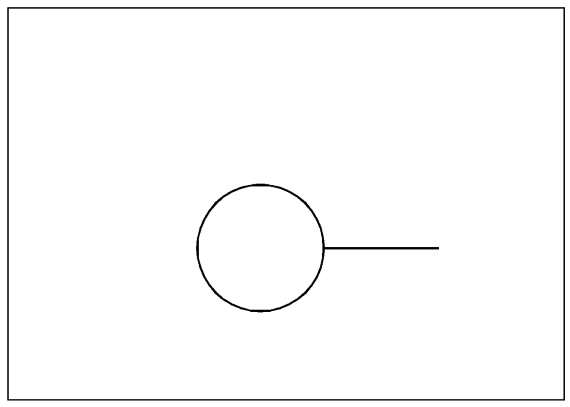

垂直線を作成するマクロコマンドを実行します。実行前の図面の状態を次に示します。

1. 切り替え用メニューでユーザ1を選択します。

メニューカスタマイズでビジュアル・アイコンを登録していない場合は，メニューバーの［マクロ(M)］メニューで［マクロ実行］を指定します。

2. ビジュアル・アイコンで垂直線を作成するコマンドを選択します。

3. 基準点の入力で，オペランドメニューから特異点を選択します。

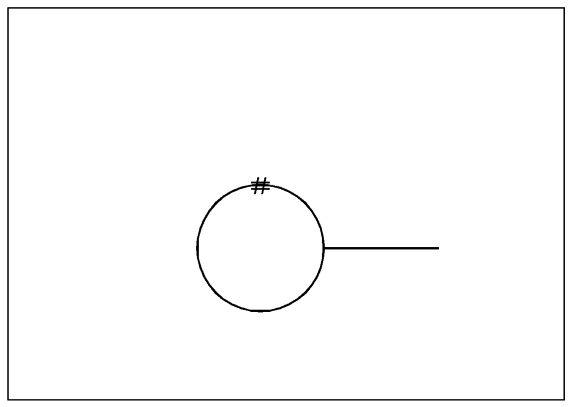

4. 図面上の円で特異点を指示(＃)します。

5. 長さの入力で，オペランドメニューから要素長を選択します。

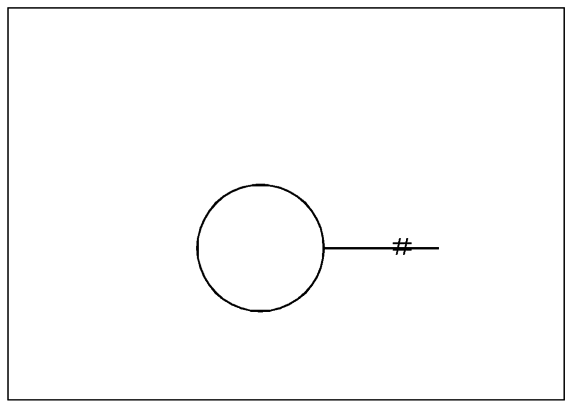

6. 図面上の直線を指示(＃)します。

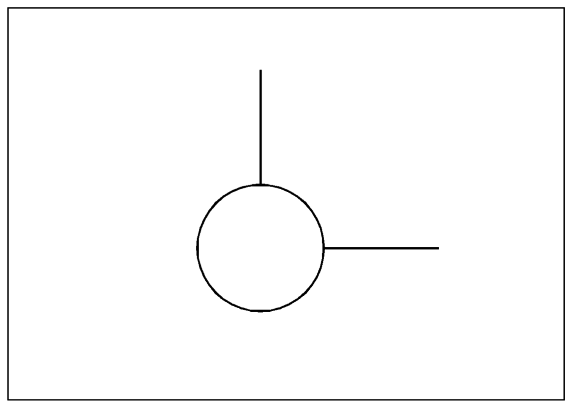

実行結果は次のようになります。
