FCO = 塗りつぶし色・ペン番号対応ファイル名

塗りつぶし色・ペン番号対応ファイル名

塗りつぶし色・ペン番号対応ファイル名称を指定します。標準値はpltflHA.fcoです。

塗りつぶし色・ペン番号対応ファイル形式

• ファイルを定義するディレクトリは，“インストールフォルダ\hicad\etc”です。
• 塗りつぶし色・ペン番号対応ファイルは，メモ帳などで編集のできるテキストファイルです。

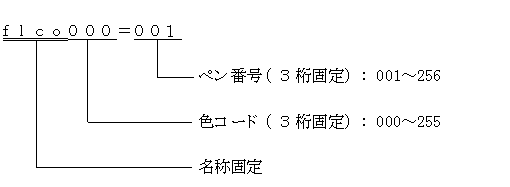

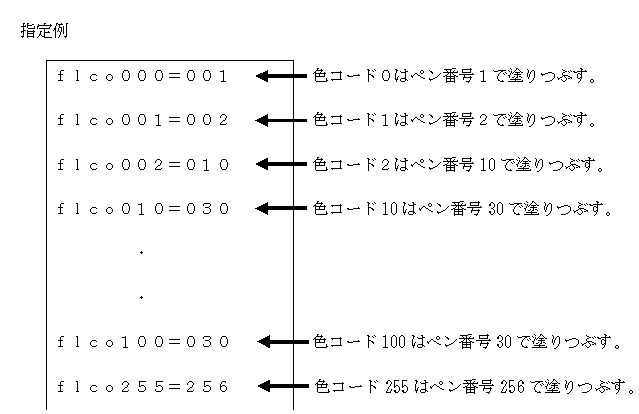

• 塗りつぶし色とペン番号は，以下のように指定します。






• 省略された色コードは，（省略色コード＋1）がペン番号となります。
• ファイルが存在しない場合は，すべての色コードに対して（色コード＋1）がペン番号となります。

CAP = 線の終端の形状の指定

線の終端の形状の指定

線の終端の形状を，次に示す番号で指定します。

1：未処理

2：四角

3：三角

4：丸め

JOI = 線の結合部の形状の指定

線の結合部の形状の指定

線の結合部の形状を，次に示す番号で指定します。

1：斜め継ぎ

2：斜め継ぎ／斜め結合

3：三角結合

4：丸め結合

5：斜め結合

MRG = 重なりあった線の出力方法の指定

重なりあった線の出力方法の指定

重なりあった線の出力方法を，次に示す番号で指定します。

0：上書き優先

1：混合出力

SS1 = ベクタデータだけ出力時の出力方法を指定

ベクタデータだけ出力時の出力方法を指定

ベクタデータだけ出力時の出力方法を，次に示す番号で指定します。

0：ロール紙にネスティングして出力

1：ロール紙にネスティングなしで出力

3：カット紙に出力

YOS = 用紙の指定

用紙の指定

出力する用紙を，次に示す番号で指定します。

0：36インチロール紙

1：24インチロール紙

2：A0ロール紙

3：A1ロール紙

4：A3ロール紙

5：カット紙
