メインウィンドウの図面名のリストから変換が終了した図面を選択して，［詳細情報］ボタンを選択します。すると，変換した図面についての詳細情報ダイアログが表示されます。詳細情報ダイアログを図9-4に示します。

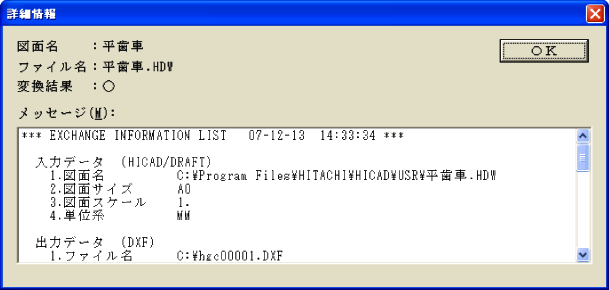

図9-4　詳細情報ダイアログ

詳細情報ダイアログの各コンポーネントの機能を次に示します。

図面名

変換元の図面名が表示されます。

ファイル名

変換元図面のファイル名が表示されます。

変換結果

○は変換先図面のファイルが作成されていることを示します。

×は変換先図面のファイルが作成されていないことを示します。

メッセージ

選択した図面についてのエラー情報があれば表示します。

［OK］

詳細情報ダイアログを閉じて，メインウィンドウに戻ります。
