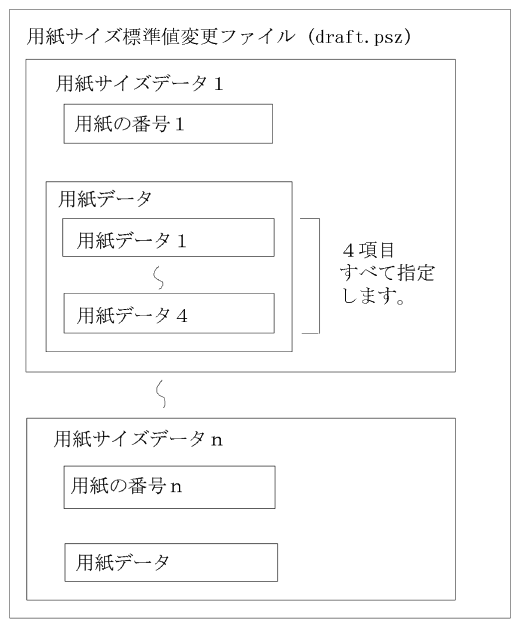

用紙サイズ標準値変更ファイルのパラメタを表7-6に，用紙サイズ標準値変更ファイルに記述する識別子を表7-7に示します。

表7-6　用紙サイズ標準値変更ファイルに記述するパラメタ

表7-7　用紙サイズ標準値変更ファイルに記述する識別子

pn　=　用紙の番号　;

用紙の番号

用紙の番号を指定します。

指定できる範囲は1〜20です。

pb=略語,　pd=表示文字,　pw=横サイズ,　ph=縦サイズ　;

略語

用紙を設定するときに使う整数値(int型)で指定します。

略語は6バイト以内で指定します。

表示文字

図面情報エリアに表示する用紙サイズの文字を文字列(char型)で指定します。

表示文字は2バイト以内で指定します。

横サイズ

用紙の横サイズを実数値(real型)で指定します。

指定する単位は，寸法の単位系に従います。

縦サイズ

用紙の縦サイズを実数値(real型)で指定します。

指定する単位は，寸法の単位系に従います。

用紙サイズの指定例を次に示します。

(設定値)

用紙番号　=　1

略語　=　AA

表示文字　=　AA

横サイズ　=　320

縦サイズ　=　200

(ファイル)

pn=1;
pb=AA,pd=AA,pw=320,ph=200;
:
