機能

ビューポートの一部分を別のビューポートに表示します。

操作

ボタンを選択したあと，次のように操作します。

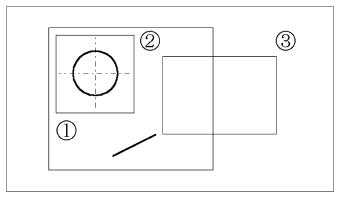

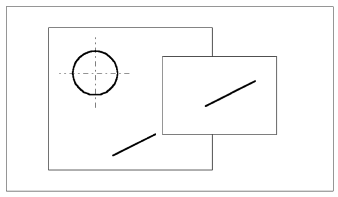

• 図面以外のビューポートを新規に作る場合

1. 表示したい形状を含む領域の基準位置からドラッグします。
2. ラバーバンドが望む大きさになったら，ドラッグを終了します。
3. 1，2で指定した形状を表示する領域を指定します。




4. 指定した形状は，部分図のビューポートの縦横比に合わせて拡大・縮小します。




• 部分図を変更したい場合

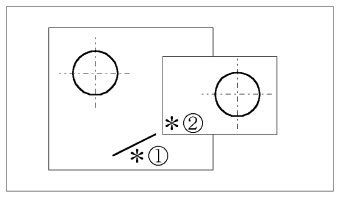

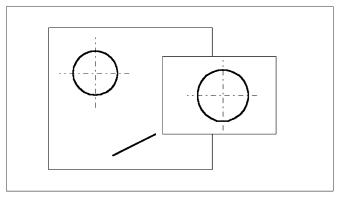

  1点指示


1. 表示したい形状を含む領域を想定して1点を指示します。
2. 表示したいビューポートを指示します。




3. 指示した形状は，部分図のビューポートの縦横比に合わせて拡大・縮小します。

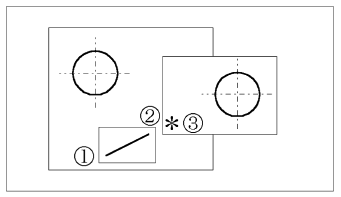

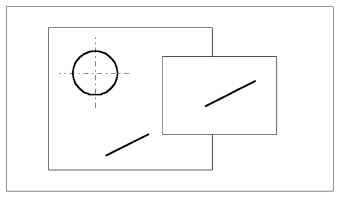

矩形指示

1. 表示したい形状を含む領域の基準位置からドラッグします。
2. ラバーバンドが望む大きさになったら，ドラッグを終了します。
3. 表示したいビューポートを指示します。




4. 指示した形状は，部分図のビューポートの縦横比に合わせて拡大・縮小します。
