「割引区分」のチェックボタンボックスで［特待］，［カード］，または［セール］のチェックボタンを選択するとオン状態で表示します。選択されたボタンに対応した通知コードは，入力論理マップに代入されます。

可変チェックボタンは，APでチェックボタンのラベル，およびボタンに対応する通知コードを出力論理マップに格納します。

AP実行時での可変チェックボタンの表示を次の図に示します。

図6-31　可変チェックボタンを使用したデータの選択

画面定義の概要を次に示します。

1. GUI画面定義ウィンドウで，ツールボックスの［可変チェックボタン（複数）］を使用して，チェックボタンを3個配置する。
2. 可変チェックボタンボックスダイアログで次の表の項目を定義する。


   定義項目			定義内容
   使用目的※			日本語
   桁			8
   APが受け取る項目		データ名	割引区分−
   		データ型	文字（XX）
   		桁	2
   		データ長	2（この定義内容は固定）
   APが渡す項目	ラベル	データ名	割引ラベル−
   		データ型	漢字（NN）
   		桁	8
   		データ長	8（この定義内容は固定）
   	通知コード	データ名	割引コード−
   		データ型	文字（XX）（この定義内容は固定）
   		桁	2（この定義内容は固定）
   		データ長	2（この定義内容は固定）

   注※

   通知コードとして半角文字専用にする場合は，「英数」を選んでください。

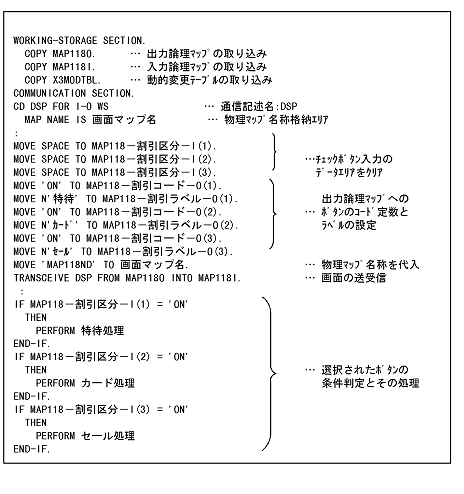

マップ名がMAP118の場合の例

注

「APが受け取る項目」のデータ名を省略した場合，FIELDnnnn-が仮定されます。「APが渡す項目」のラベルのデータ名を省略した場合，CHECK-LABELnnnn-，通知コードのデータ名を省略した場合，CHECK-CODEnnnn-が仮定されます（nnnn：0001〜9999）。

また，同一の属性を定義したボタンには，一つの論理テーブル名が付けられます。

マップ名がMAP118の場合の例
