画面から入力した改行コードを含んだ文字列からデータを抽出して帳票に印刷します。

画面のフィールドボックスの入出力フィールドに改行を含んだ文字列を入力すると，入力論理マップには，改行コードを含んだ文字列「議事録↓第3回工程会議報告↓懸案事項と対策」（↓は改行コードを示します）が格納されます。改行コードは，LF(0A)₁₆固定です。

APは入力論理マップの入出力フィールドから，改行コードで区切ったデータを抽出し，帳票の出力論理マップに転記します。

GUI上の操作では，クリップボードを経由して改行を含むデータをやり取りできます。論理マップに格納される値とAPの処理を次の図に示します。

図6-15　複数行フィールドからのデータの抽出

画面定義の概要を次に示します。

1. GUI画面定義ウィンドウで，ツールボックスの［フィールドボックス］を使用してフィールドボックスを縦サイズ22，横サイズ42で配置する。
2. GUI画面定義ウィンドウで，ツールボックスの［入出力フィールド（日本語）］を使用して入出力フィールドを1行1列目から10行40列目まで配置する。

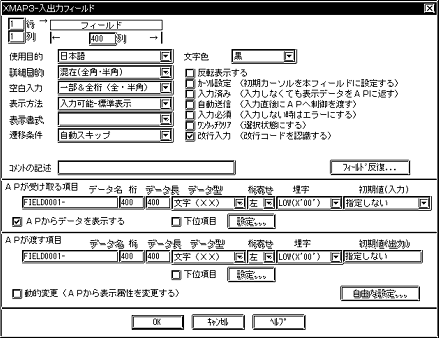

3. 入出力フィールドダイアログで次の表の項目を定義する。


   定義項目	定義内容
   使用目的	日本語
   詳細目的	混在（全角・半角）
   空白入力	一部＆全桁（全・半角）
   表示方法	入力可能−標準表示
   遷移条件	自動スキップ
   改行入力（改行コードを認識する）	指定する
   データ名	FIELD0001-
   桁	400
   埋字	LOW（X'00'）
   初期値（入力）	指定しない



帳票定義については，マニュアル「XMAP3 プログラミングガイド 帳票編」を参照してください。

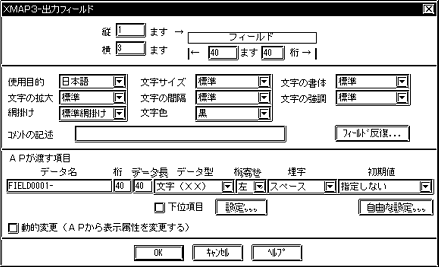

1. 帳票定義ウィンドウで，ツールボックスの［出力フィールド（日本語）］を使用して出力フィールドを配置する。
2. 出力フィールドダイアログで次の表の項目を定義する。


   定義項目	定義内容
   使用目的	日本語
   データ名	FIELD0001-
   桁	40
   フィールド反復	方向 縦，回数 10
   埋字	スペース
   初期値	指定しない



画面定義のマップ名がMAP001の場合の例

帳票定義のマップ名がMAP002の場合の例

行データを取り出すAPの例を次に示します。

画面のマップ名がMAP001，帳票のマップ名がMAP002の場合の例
