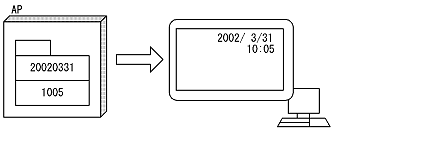

APに「20020331」および「1005」を代入すると，それぞれ出力日付テキストダイアログまたは出力時刻テキストダイアログで指定した表示書式に合わせて「2002/ 3/31」および「10:05」と表示されます。

図6-4　日付・時刻の出力

画面定義の概要を次に示します。

(a)　出力日付の場合

1. GUI画面定義ウィンドウで，ツールボックスの［出力日付テキスト］を使用して，出力用の日付テキスト・フィールドを配置する。
2. 出力日付テキストダイアログで次の表の項目を定義する。

(b)　出力時刻の場合

1. GUI画面定義ウィンドウで，ツールボックスの［出力時刻テキスト］を使用して，出力用の時刻テキスト・フィールドを配置する。
2. 出力時刻テキストダイアログで次の表の項目を定義する。

ここでは出力日付のダイアログを例にします。

定義項目		定義内容
日付	表示書式	1997/ 8/ 7
	データ名	日付-
	データ型	文字（XX）
	下位項目	指定する
時刻	表示書式	08:07
	データ名	時刻-
	データ型	文字（XX）
	下位項目	指定する

下位項目の設定

1. 出力日付（または時刻）テキストダイアログの下位項目の［設定］ボタンをクリックする。
2. 年月日を「年」「月」「日」，または時分を「時」「分」という下位項目として設定するために，次の表の項目を定義する。


   定義項目		定義内容
   		年	月	日
   日付	データ名	日付-年-	日付-月-	日付-日-
   	桁	4	2	2
   	データ長（この定義内容は固定）	4	2	2
   	データ型	99999	99999	99999

   定義項目		定義内容
   		時	分
   時刻	データ名	時刻-時-	時刻-分-
   	桁	2	2
   	データ長（この定義内容は固定）	2	2
   	データ型	99999	99999

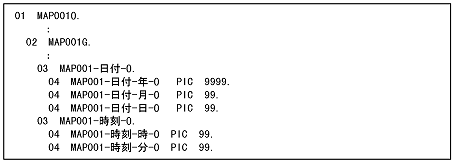

マップ名がMAP001の場合の例

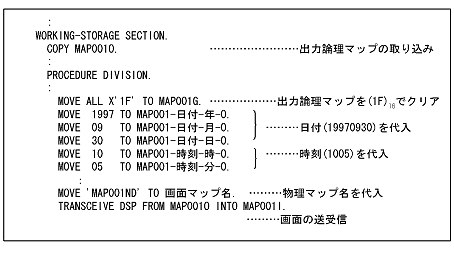

マップ名がMAP001の場合の例
