環境変数を取り込んで，行データの編集を開始します。なお，環境変数については，マニュアル「XMAP3 開発・実行ガイド」を参照してください。
![[図データ]](FIGURE/HD060500.GIF)
表8-5 ユーザインタフェース領域の形式
| 属性および名称 | 位置 | 長さ | 内容 | 備考 |
|---|---|---|---|---|
| （バイト） | ||||
| unsigned char lcomid | 0 | 4 | テーブル ID：'XMP3' |
jstqlopn関数を呼び出す前に設 定します |
| unsigned char *lcomsvnm | 4 | 4 | 印刷サービス名称のアドレス | |
| unsigned char lcomdevnm | 8 | 6 | 予備 | jstqlopn関数を呼び出す前に必 ず，NULL（0x00）でクリア します※1 |
| unsigned char lcomrsv1 | 14 | 2 | 予備 | |
| unsigned char lcompgcnm | 16 | 8 | 予備 | |
| unsigned char lcomrsv2 | 24 | 4 | 予備 | |
| unsigned char *lcompgedr | 28 | 4 | 予備 | |
| long lcomrc | 32 | 4 | リターンコード | 関数呼び出し後に参照します ※3 |
| long lcomerr | 36 | 4 | エラー詳細コード※2 | |
| unsigned char lcomsync | 40 | 1 | 予備 | jstqlopn関数を呼び出す前に 必ずNULL（0x00）でクリア します※1 |
| unsigned char lcomrsv3 | 41 | 1 | 予備 | |
| unsigned char lcomrsv4 | 42 | 1 | 予備 | |
| unsigned char lcomrsv5 | 43 | 1 | 予備 | |
| unsigned char lcomrsv6 | 44 | 12 | 予備 | |
| unsigned char *lcomxppdr | 56 | 4 | 予備 | |
| unsigned char lcomperr | 60 | 4 | ページ制御エラー情報 | ページ制御のエラー発生時に参照します※3 |
| unsigned char *lcomxperr | 64 | 4 | 予備 | jstqlopn関数を呼び出す前に必ずNULL（0x00）でクリアします※1 |
| unsigned char lcomwrk | 68 | 188 | XMAP3の作業領域 | jstqlopn関数を呼び出す前に必ずNULL（0x00）でクリアします※1 |
ユーザインタフェース領域には，次に示す項目に情報を設定し，そのほかの項目はNULL（0x00）でクリアします。
関数のリターン値を次に示します。

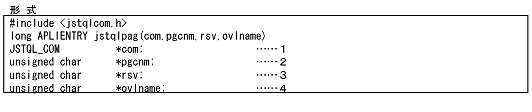

ページ制御情報を作成して，ページバッファに格納します。
![[図データ]](FIGURE/HD060600.GIF)
関数のリターン値を次に示します。
jstqldat関数での行データをjstqllpt関数で出力していない場合，この関数によって出力されます。また，この関数を発行するjstqlcls関数を発行するまでは，前に発行した関数の情報（書式マップ名など）が引き継がれます。
書式印刷時にずれを生じさせないように，行データの制御情報を作成して，行バッファに格納します。ここで指定した制御情報は，jstqllpt関数の発行，または改ページまで有効です。
![[図データ]](FIGURE/HD060700.GIF)

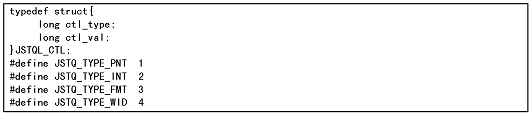

図8-8 行データの制御情報テーブル（JSTQL_CTL）の形式
![[図データ]](FIGURE/ZU060500.GIF)
表8-6 行データの制御情報テーブル（JSTQL_CTL）に指定できる定数と値
| 制御情報の 種類 |
定数（ctl_type） | 指定値 （ctl_val） |
意味 |
|---|---|---|---|
| 文字サイズ | JSTQ_TYPE_PNT | 50 | 文字サイズに5ポイントを指定します |
| 70 | 文字サイズに7ポイントを指定します | ||
| 90 | 文字サイズに9ポイントを指定します | ||
| 120 | 文字サイズに12ポイントを指定します | ||
| 文字の間隔 | JSTQ_TYPE_INT | 0 | 文字の間隔を指定しません |
| 1〜7 | 文字の間隔に1〜7ポイントを指定します | ||
| 書体 | JSTQ_TYPE_FMT | 0 | 書体を元に（標準値に）戻します |
| 1 | 書体に明朝体を指定します | ||
| 2 | 書体にゴシック体を指定します | ||
| 9 | 書体にOCR体を指定します※ | ||
| 拡大（平体） | JSTQ_TYPE_WID | 0 | 拡大を指定しません |
| 1 | 拡大を指定します |

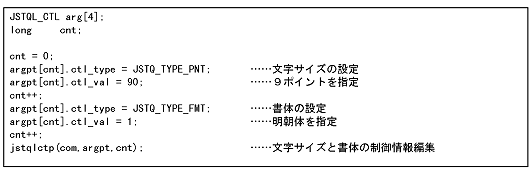

![[図データ]](FIGURE/HD060800.GIF)
関数のリターン値を次に示します。
行の先頭での制御情報の初期値は，文字サイズ，文字の間隔，および書体はドローで定義した値，平体は指定なしです。ただし，環境定数（XMAP3_FORMAT）で書体を指定している場合，環境変数で指定した書体が有効となります。ここで指定した制御情報は，jstqllpt関数の発行，または改ページまで有効です。制御情報の指定がない場合には，この関数を発行しないでください。
文字データを編集して，行バッファに格納します。
![[図データ]](FIGURE/HD060900.GIF)
関数のリターン値を次に示します。
この関数では，印刷する文字データ（行データ）だけを指定し，行送りなどはjstqllpt関数で指定します。
行バッファに格納されている行データに行送り情報を付けて，1行分のデータをページバッファに出力します。ただし，改ページを指定したときや，改ページが発生したときは，ページバッファに格納されている1ページ分のデータをプリンタに出力します。
![[図データ]](FIGURE/HD061000.GIF)

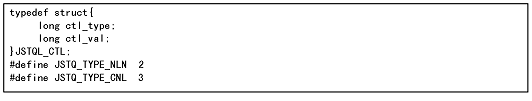

図8-9 行送りの制御情報テーブル（JSTQL_CTL）の形式
![[図データ]](FIGURE/ZU060600.GIF)
表8-7 行送りの制御情報テーブル（JSTQL_CTL）に指定できる定数と値
| 制御情報の 種類 |
定数（ctl_type） | 指定値 （ctl_val） |
意味 |
|---|---|---|---|
| 改行 | JSTQ_TYPE_NLN | 1〜99 | 1〜99行分改行します |
| チャネル スキップ |
JSTQ_TYPE_CNL | 0 | 行送りをしません |
| 1 | 紙送りチャネル番号C01（改ページ）を指定します |
関数のリターン値を次に示します。
この関数を発行しない場合でも，ページバッファに格納された行データの数が1ページに印刷できる行数を超えるとき，またはページバッファに格納できるデータ長の制限を超えるときは，自動的に改ページされます。
行データの編集を終了します。
![[図データ]](FIGURE/HD061100.GIF)
関数のリターン値を次に示します。
この関数を発行したとき，バッファ中に残っている行データは，すべて出力されます。なお，行バッファの文字データは，ページバッファに格納され，ページバッファから出力されます。
ライブラリには，次に示すファイルを指定する必要があります。
