XMAP3実行支援には，四つのAPインタフェースがあります。

図8-1　APインタフェースの種類

1. 日立COBOLインタフェース
   レコード名，または一意名のCHARACTER TYPE句で行単位の表示属性を指定します。
   WRITE文で書き出します。

2. C言語インタフェース
   jstqlctp関数を使用して行単位の表示属性を指定します。

3. 汎用APインタフェース
   XmapFrmSet×××関数を使用して，行単位の表示属性を指定します。

4. 書式オーバレイ印刷ユティリティ
   行データをユーザ責任でテキストファイルに出力して，このユティリティの入力とします。


書式用APでのXMAP3を使用するときの命令を次の表に示します。

表8-1　XMAP3での書式の出力の基本

要求	日立COBOL の命令	C言語	汎用APインタフェース
オープン	OPEN文	jstqlopn関数	XmapFrmCreateOpen
行の出力	WRITE文	jstqldat関数	XmapFrmSetPage
印刷要求	WRITE文（PAGE指定）またはCLOSE文	jstqllpt関数	XmapFrmSetLine
クローズ	CLOSE文	jstqlcls関数	XmapFrmClose

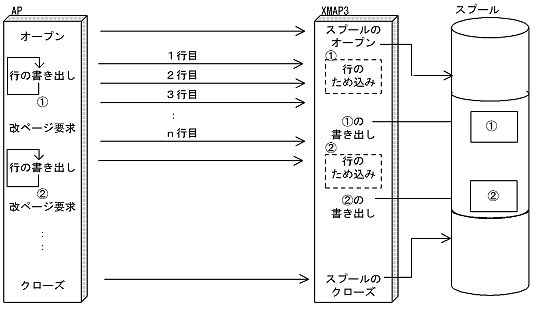

書式用APとXMAP3の間で渡される情報を次の図に示します。

図8-2　XMAP3とAP間のデータのやり取り
