6.2.8　けい線の動的変更とAPの関連

グラフィック帳票で，印字データを設定した行だけに，けい線を引いて印刷します。また，印字データのない行（空白行）については，横けい線を引きません。

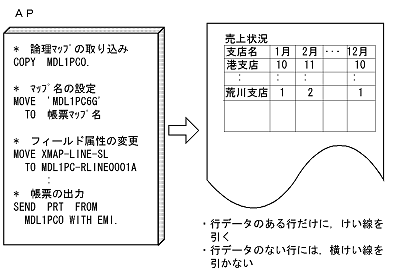

AP実行時のけい線の動的変更の印刷例を次の図に示します。

図6-11　けい線の例

[図データ]

＜この項の構成＞
(1)　帳票定義の概要
(2)　生成される論理マップ
(3)　COBOLでのAP

(1)　帳票定義の概要

帳票定義の概要を次に示します。

  1. ドローを起動したあと，新規作成ダイアログの定義対象の選択で［ページプリンタ　グラフィック帳票］を選択する。
  2. 帳票定義ウィンドウのツールボックスから［縦/横けい線（マス目の上・左）］を使用して，横けい線の位置とサイズを指定する。

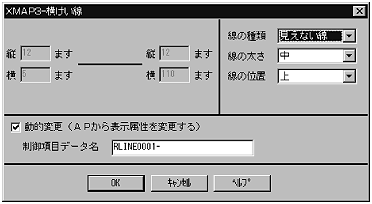

  3. けい線の属性を，横けい線ダイアログで定義する。
    定義項目 定義内容
    線の種類 見えない線
    動的変更 チェックする
    制御項目データ名 RLINExxxx−（任意）

    [図データ]

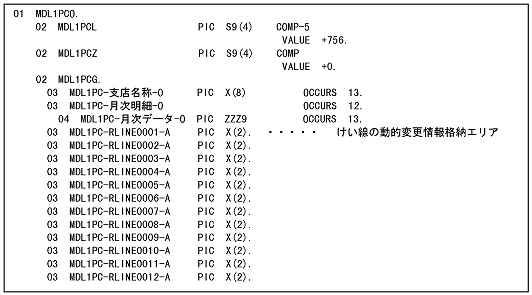

(2)　生成される論理マップ

マップ名がMDL1PCの場合
[図データ]

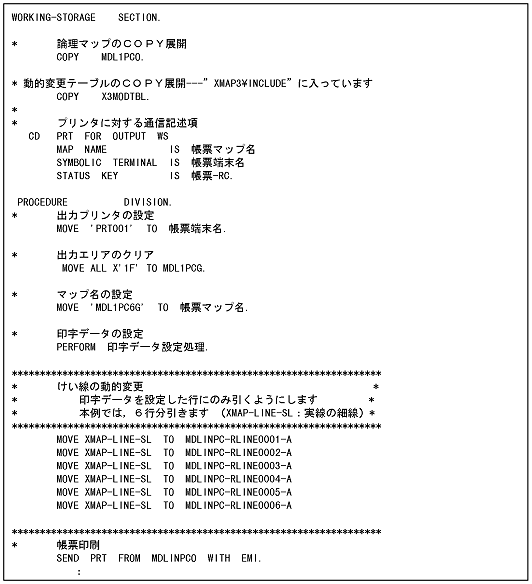

(3)　COBOLでのAP

マップ名がMDL1PCの場合
[図データ]
