論理マップには，出力論理マップがあります。出力論理マップは，固定部と可変部で構成されていて，APからプリンタに出力するデータを格納します。

また，ドローセットアップの論理マップ属性ダイアログで「定数部への論理マップ長出力」か「定数部の別ファイル出力」を指定したときだけ，定数部が生成されます。「定数部の別ファイル出力」を選んだときは，定数部だけが別ファイルに出力されます。

論理マップの構成を次の図に示します。

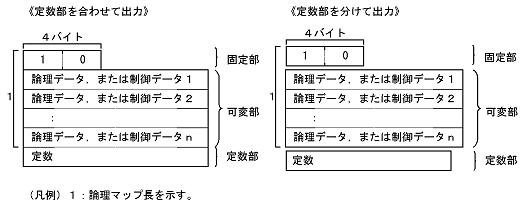

図5-1　論理マップの構成

• 論理マップ固定部
  論理マップ固定部は，論理マップの先頭に必ず生成される領域です。この領域には，論理マップ全体の長さである論理マップ長を格納します。

• 論理マップ可変部
  論理マップ可変部は，実際にAPとプリンタとの間で受け渡されるデータを格納する領域です。この領域に格納されるデータには，次に示す論理データと制御データがあります。

  • 論理データ
    APとプリンタ上の可変項目やメニューなどの各項目（オブジェクト）との間で実際に受け渡されるデータです。

  • 制御データ
    実際に表示される文字以外のデータです。例えば，印刷部数を指定するデータなどです。

• 定数部
  定数部は，APを作成するときに制御項目に代入，または参照するカーソル定数やフォーカス定数などをテーブル化したものです。
