定義パターンを選択すると，書式を用紙に印刷する領域（印字領域）の行数および列数が決定されます。書式の場合，印字領域は，用紙サイズからマージンを除いた領域です。書式は，印字領域の左上端（1行1列）を基点にレイアウトします。用紙と印字領域の関係を次の図に示します。

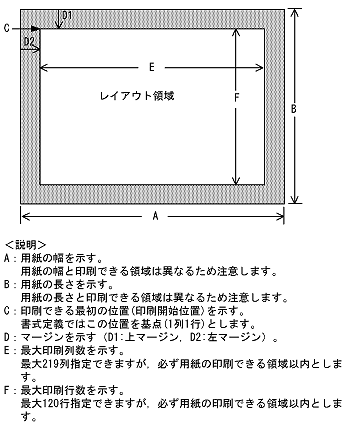

図3-17　用紙と印字領域の関係

ページプリンタでは，用紙に穴を開けることを想定しているため，マージンを設定して，印刷開始位置をずらせます。ユーザが設定するマージンを，マージンまたはソフトマージンといいます。

ソフトマージンに対して，プリンタドライバおよびプリンタ装置ごとに，ハード機構上，印刷できない領域（ハードマージン）があります。このハードマージンの値よりも小さいマージンを設定すると，ハードマージンが有効になります。このように，プリンタ機種によって印刷位置の先頭が異なるので，用紙の先頭行からの印刷はしません。ただし，PDFファイル出力の場合には，先頭行からの出力ができます。書式定義ごとの設定属性と印刷結果の関係を次の表に示します。

表3-45　書式定義ごとの設定属性と印刷結果の関係

ドローの書式定義	APの行データで 設定できる属性	印刷結果
LPI（ます目）	−	書式のLPI
基準文字サイズ （ます目）	5	5
	7	7
	9	9
	12	12
	省略	書式で指定した値
基準字間値 （ます目）	0	0
	1〜7	1〜7
	省略	書式で指定した値
書体	標準，明朝体，ゴシック体，OCR	APで指定した値
拡大	あり，なし	APで指定した値

（凡例）

−：該当しない。

＜この項の構成＞

(1)　文字サイズ
