ます目は，文字サイズと文字間隔（CPI）/行間隔（LPI）の組み合わせで決まります。

グラフィック帳票では，次のます目が設定できます。なお，CPIとは25.4mm（1インチ）当たり何文字印刷（10〜15文字）できる文字間隔かを表します。また，LPIとは25.4mm（1インチ）当たり何行印刷（6〜8行）できる行間隔かを表します。

• 10CPI/6LPI
• 12CPI/6LPI
• 15CPI/6LPI
• 15CPI/8LPI

上記ます目のほか，「自由な設定」で，次に示す条件の組み合わせも設定できます。

• 行間隔：3，4，6，8，10，12LPI
• 文字間隔：0〜7ポイント
• 文字サイズ：5，7，9，12，14ポイント

(a)　行間隔

行間隔（LPI）には，3，4，6，8，10，および12LPIがあります。行間隔ごとのドット数と算出方法の例を次に示します。なお，ドローのレイアウト定義上では，240dpiの値で配置されるので，位置やサイズを設計する場合は，240dpi値で算出してください。

• 算出例


  「行間隔6LPI」のときの6行目のドット数（240dpi）

  40ドット×6行＝240ドット

  表3-34　行間隔ごとのドット数

  行間隔	240dpi（ドット数）	300dpi（ドット数）
  3LPI	80	100
  4LPI	60	75
  6LPI	40	50
  8LPI	30	37.5※
  10LPI	24	30
  12LPI	20	25

  注※

  印刷時には，37ドットと38ドットを組み合わせて補正します。




(b)　文字の間隔

ます目の設定を自由にした場合，文字の間隔は，0〜7ポイントの範囲で設定できます。文字間隔ごとのドット数と算出方法の例を次に示します。なお，ドローのレイアウト定義上では，240dpi換算で配置されるので，位置やサイズを設計する場合は，240dpiで算出してください。

• 算出例


  「文字サイズ9ポイント，文字の間隔5ポイント」のます目サイズで5列目のドット数（240dpi）

  (16ドット(横)＋8ドット)×5ます＝120ドット

  「文字サイズ9ポイント，文字の間隔0」で全角5文字を配置したときのドット数（240dpi）

  (32ドット(横)＋0ドット(全角から全角の文字))×5文字＝160ドット

  表3-35　文字間隔ごとのドット数（240dpi）

  文字の間隔	半角−半角の文字 （ドット数）	全角−全角の文字 （ドット数）	半角−全角の文字 （ドット数）
  0ポイント	0	0	0
  1ポイント	2	4	3
  2ポイント	3	6	5
  3ポイント	5	10	8
  4ポイント	6	12	9
  5ポイント	8	16	12
  6ポイント	9	18	14
  7ポイント	11	22	17

  表3-36　文字間隔ごとのドット数（300dpi）

  文字の間隔	半角−半角の文字 （ドット数）	全角−全角の文字 （ドット数）	半角−全角の文字 （ドット数）
  0ポイント	0	0	0
  1ポイント	2/3	5	3/4
  2ポイント	3/4	7/8	4/5
  3ポイント	6/7	12/13	9/10
  4ポイント	7/8	15	12/13
  5ポイント	10	20	15
  6ポイント	12/13	22/23	18/19
  7ポイント	13/14	27/28	19/20

  注

  この表に記述されているn/mは，nまたはmのドットの組み合わせで補正することを意味します。




ページプリンタでは次に示す文字の編集ができ，値を変えると印刷できる行列数が変わってきます。

(a)　文字サイズ（ポイント数）の変更

5，7，9，12，14ポイントのサイズから選べます。文字サイズ別の文字の大きさ（ドット数）と算出方法の例を次に示します。5ポイントと14ポイントは，フィールド単位のときだけ使用できます。なお，ドローのレイアウト定義上では，240dpi換算で配置されるので，位置やサイズを設計する場合は，240dpiで算出してください。

• 算出例


  「文字サイズ9ポイント，文字の間隔0」のます目サイズで5列目のドット数（240dpi）

  (16ドット(横)＋0ドット)×5ます＝80ドット

  「文字サイズ9ポイント，文字の間隔0」で全角5文字を配置するときのドット数（240dpi）

  (32ドット(横)＋0ドット)×5文字＝160ドット

  表3-37　文字サイズ別の文字の大きさ（ドット数）

  文字サイズ	240dpi		300dpi
  	半角文字の大きさ（縦×横）	全角文字の大きさ（縦×横）	半角文字の大きさ（縦×横）	全角文字の大きさ（縦×横）
  5ポイント	16× 8	16×16	20×10	20×20
  7ポイント	24×12	24×24	30×15	30×30
  9ポイント	32×16	32×32	40×20	40×40
  12ポイント	40×20	40×40	50×25	50×50
  14ポイント	48×24	48×48	60×30	60×60

(b)　文字の拡大

グラフィック帳票では文字を拡大できます。文字の拡大には，倍角，平体，および長体の三つを指定できます。拡大を指定すると印刷される文字の大きさも，次のように変わります。なお，ここでの説明は半角文字を仮定しています。全角文字の場合は，説明に示されているます目の値が2倍になります。

• 倍角：1文字につき，縦横方向に2ます分の領域を占有します。
• 平体：1文字につき，横方向に2ます分の領域を占有します。
• 長体：1文字につき，縦方向に2ます分の領域を占有します。

文字の拡大指定別の文字の大きさ（ドット数）を次の表に示します。

表3-38　文字の拡大指定別の文字の大きさ（ドット数：240dpi）

文字の拡大	5ポイント		7ポイント		9ポイント
	半角文字 （縦×横）	全角文字 （縦×横）	半角文字 （縦×横）	全角文字 （縦×横）	半角文字 （縦×横）	全角文字 （縦×横）
標準	16×8	16×16	24×12	24×24	32×16	32×32
倍角	32×16	32×32	48×24	48×48	64×32	64×64
平体	16×16	16×32	24×24	24×48	32×32	32×64
長体	32×8	32×16	48×12	48×24	64×16	64×32

文字の拡大	12ポイント		14ポイント
	半角文字 （縦×横）	全角文字 （縦×横）	半角文字 （縦×横）	全角文字 （縦×横）
標準	40×20	40×40	48×24	48×48
倍角	80×40	80×80	96×48	96×96
平体	40×40	40×80	48×48	48×96
長体	80×20	80×40	96×24	96×48

表3-39　文字の拡大指定別の文字の大きさ（ドット数：300dpi）

文字の拡大	5ポイント		7ポイント		9ポイント
	半角文字 （縦×横）	全角文字 （縦×横）	半角文字 （縦×横）	全角文字 （縦×横）	半角文字 （縦×横）	全角文字 （縦×横）
標準	20×10	20×20	30×15	30×30	40×20	40×40
倍角	40×20	40×40	60×30	60×60	80×40	80×80
平体	20×20	20×40	30×30	30×60	40×40	40×80
長体	40×10	40×20	60×15	60×30	80×20	80×40

文字の拡大	12ポイント		14ポイント
	半角文字 （縦×横）	全角文字 （縦×横）	半角文字 （縦×横）	全角文字 （縦×横）
標準	50×25	50× 50	60×30	60× 60
倍角	100×50	100×100	120×60	120×120
平体	50×50	50×100	60×60	60×120
長体	100×25	100× 50	120×30	120× 60

(c)　斜体

文字に斜体を指定できます。斜体を指定すると占有する列数が1ます分多くなります。

なお，傾いた部分が次の領域やけい線にかかった場合は，重ね打ちになります。

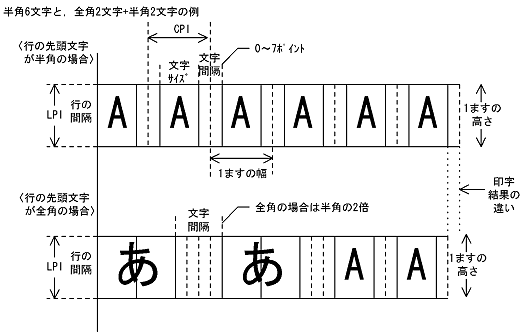

文字やけい線などを配置する上での基準として，半角文字で1文字分の領域（基準ます目）のサイズが設定されます。また，行の先頭文字が半角の場合と全角の場合では，行への文字の割り付け位置が異なります。行の先頭文字が半角の場合および全角の場合での割り付け位置と基準ます目の構成を次の図に示します。

図3-13　行への文字の割り付けと基準ます目の構成

基準ます目は，帳票属性で指定した「ます目設定」，「行の間隔」，および「文字の間隔」で決まります。
