ページプリンタのグラフィック帳票で作成した帳票の例と，グラフィック帳票の機能内容を次に示します。

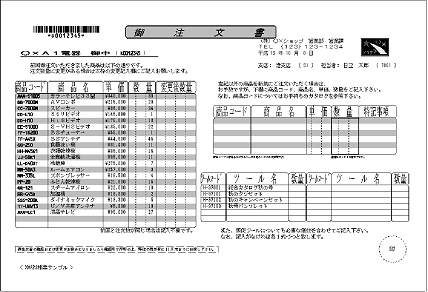

図2-5　グラフィック帳票で作成した帳票の例

表2-4　グラフィック帳票の機能内容

項目	機能内容
用紙サイズ	A5／A4／A3／B5／B4／フリー，用紙向き（縦／横）
グリッドサイズ	最大255列×127行
文字サイズ	5／7／9／12／14ポイント※1
マージン	範囲：0〜50.0mm※2
文字の拡大	全角／半角，標準／平体／長体／倍角
書体※3／強調	標準，明朝，ゴシック／太字，斜体，太字＆斜体
基準ます目	10CPI/6LPI／12CPI/6LPI／15CPI/6LPI／15CPI/8LPI／自由な設定
行の間隔	3／4／6／8／10／12LPI
文字の間隔	0〜7ポイント
文字色※4	黒／白／赤／緑／青／紫／空／黄
オブジェクト	固定フィールド（日本語／英数）
	出力フィールド（日本語／英数／数字）
	予約フィールド※5
	出力日付／出力時刻フィールド
	フレーム（縦繰り返し／横繰り返し）
	デリミタ線
	表けい線の枠（見出しあり／見出しなし）
	けい線の繰り返し：縦（自動間隔），横（1行／2行／自動間隔）
	けい線（縦，横，斜線，線種：実線／破線／点線／一点鎖線／二点鎖線／二重線，線幅：細線／中線／太線／極太線）
	矩形（ラウンドコーナ（大／標準／小）あり，線種：実線／破線／点線／一点鎖線／二点鎖線／二重線，線幅：細線／中線／太線／極太線）
	円（線種：実線／破線／点線／一点鎖線／二点鎖線／二重線， 線幅：細線／中線／太線／極太線，網掛け）
	円弧（角度：大／中／小，線種：実線／破線／点線／一点鎖線／二点鎖線／二重線※6，線幅：細線／中線／太線／極太線）
	網掛け（ラウンドコーナあり／なし，網掛けの繰り返し，枠あり／なし，斜けい線，網掛け：極薄網掛け／薄い網掛け／標準網掛け／濃い網掛け／極濃網掛け／薄い格子／標準格子／薄い右下／標準右下／薄い左下／標準左下／薄い縦線／標準縦線／薄い横線／標準横線）
	出力／固定バーコード（JAN8，JAN13，CODE39，ITF(6)，ITF(14)，ITF(16)，NW-7，カスタマ）
	連結出力バーコード（EAN-128）
	固定／出力グラフィック※7
	出力OCR
論理マップ	ピクチャ編集
その他	マルチコピー，動的変更（表示属性／けい線）

注※1

標準の文字サイズは基準ます目（10，12CPIの場合：9ポイント，15CPIの場合：7ポイント）によって変わります。

注※2

プリンタのハードマージンより小さい値を指定した場合，ハードマージンが仮定されます。ただし，PDFファイル出力時には，ハードマージンがないため，指定したマージン値がそのまま有効になります。

注※3

XMAP3 印刷拡張機能をインストールすると，印刷拡張セットアップを使って，標準／明朝／ゴシックの書体に対する出力時のフォントを，それぞれ任意のフォントに変更できます。

注※4

文字色を設定できるオブジェクトは，固定フィールド，出力フィールド，出力日付／時刻フィールド，予約フィールド，および出力OCRです。また，文字色を設定した場合，次のことに注意してください。

・カラー文字は，GDIモードのカラープリンタを使用した場合，またはPDFファイル出力した場合に有効になります。GDIモードのモノクロプリンタを使用した場合，黒以外のカラー文字はプリンタドライバの仕様に従って印字されるため，期待どおりの結果とならない場合があります。なお，LIPSの場合は，文字色は黒で固定となります。

・バーコード中のデータ文字は，カラー文字の対象外となります。

・カラー文字は，PCに接続したプリンタだけで印刷できます。

注※5

XMAP3/NET，またはXMAP3/Enterprise Editionの場合に使用できます。予約フィールドを定義した帳票は，OLTPサーバ構成の環境で使用できます。

注※6

二重線の場合は，線幅は固定となり，線の太さは設定できません。

注※7

カラーグラフィックのカラー印刷は，印刷モードをGDIにしてカラープリンタに出力するとき，またはPDFファイル出力のときにできます。
