ドローで使用するファイルとXMAP3の機能の関連を次の図に示します。また，ドローで使用するファイルとその説明も次の表に示します。また，XMAP3で使用するファイルと機能の関連については，マニュアル「XMAP3 開発・実行ガイド」を参照してください。

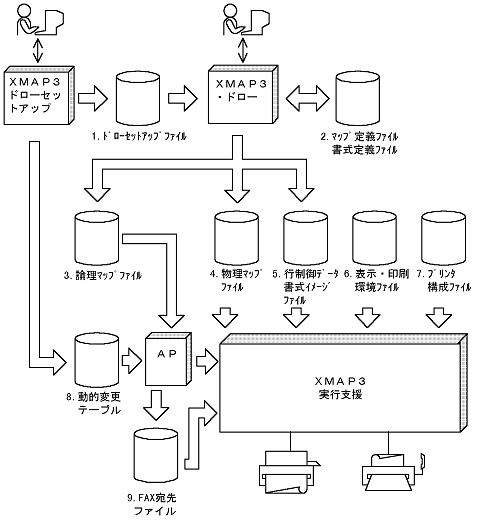

図1-3　XMAP3で使用するファイルとXMAP3の機能の関連

表1-14　XMAP3で使用するファイルとその説明

ファイル名	内容	拡張子	種別
1.ドローセットアップファイル	ドローセットアップで設定した結果を格納	−	共通
2.マップ定義ファイル	帳票定義のソースを格納	.imp	マップ 帳票
2.書式定義ファイル	書式オーバレイのソースを格納	.ifm	書式
3.論理マップファイル	出力論理マップファイル	.cbl .h	マップ 帳票
4.物理マップファイル	物理マップファイル	.pmp	マップ 帳票
5.行制御データ書式イメージファイル	オーバレイに対応する行制御情報を格納	.pci	書式
5.書式イメージファイル	書式オーバレイを定義した物理情報を格納	.fmp	書式
6.表示・印刷環境ファイル	帳票出力に関連する属性（高度な設定）情報を格納	−	共通
7.プリンタ構成ファイル	Windowsで設定されたプリンタに関連する印刷モードやオプションなどの環境情報を格納	−	共通
8.動的変更テーブル	ドローセットアップで設定した修飾名のテーブルを格納	.cbl .h	マップ 帳票
9.FAX宛先ファイル	FAXC/SPOOL連携でのFAX出力でFAXの宛先情報を格納（AP実行時に動的に変更する場合）	−	共通

（凡例）

−：任意。
