(a)　概要

帳票を使用したユーザ業務例として，家電販売で受注した家電用品の発注商品管理台帳を出力する処理を想定した業務について説明します。帳票を使用した発注台帳出力業務の流れと，発注商品管理台帳の出力例を次の図に示します。

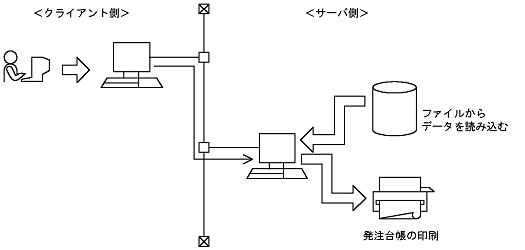

図9-8　発注台帳出力業務の流れ

＜説明＞

クライアント側で，JP1/Automatic Job Management System 2 - Client Toolkitを使用してバッチジョブを入力します。これを受けて，サーバ側のJP1/Automatic Job Management System 2 - Managerがバッチ業務の実行，および監視をします。その後，XMAP3/NETから，JP1/Network Printing Systemに印刷要求をします。サーバ側のAPは，ファイルからデータを読み込み，発注台帳を印刷します。

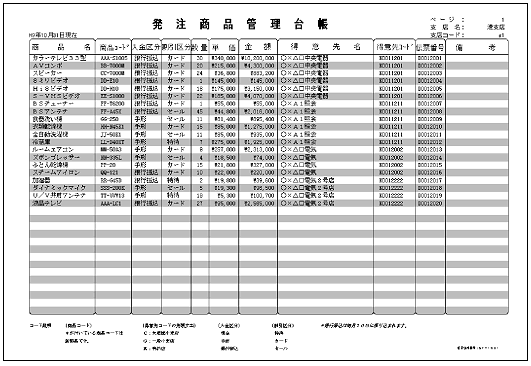

図9-9　発注商品管理台帳の出力例

(b)　システムの構成

バッチ環境で，ユーザ業務を処理する場合のシステム構成を次に示します。

• ハードウェア構成
  ハードウェア構成例を次の図に示します。

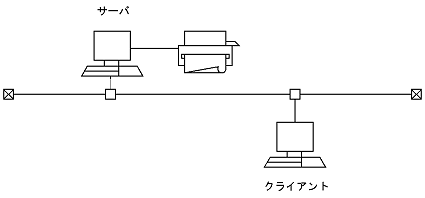

  図9-10　ハードウェア構成例



• ソフトウェア構成例
  サーバ側

  • 日立COBOL
  • XMAP3/NET
  • JP1/Automatic Job Management System 2 - Manager
  • JP1/Network Printing System
  クライアント側

  • JP1/Automatic Job Management System 2 - Client Toolkit

(c)　処理の概要

三つの索引ファイルである「受注ファイル（ORDER）」，「得意先ファイル（CUST）」，「支店ファイル（SHITEN）」を使用して発注台帳を出力します。

発注台帳出力業務の概要を次の図に示します。

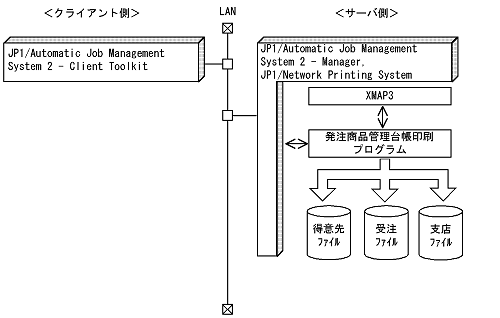

図9-11　発注台帳出力業務の処理概要

(d)　コーディング例

コーディングの概要を次に示します。なお，このコーディングの全体は，製品中にソースプログラムとして提供しています。


 ***********************************************************
 * 発注商品管理台帳印刷プログラム      (SEND)*
 ***********************************************************
 　IDENTIFICATION　　DIVISION.
 　PROGRAM-ID.　　　 HATCHU.

 　ENVIRONMENT　　　 DIVISION.
 　INPUT-OUTPUT　　　SECTION.
 　FILE-CONTROL.
 　　　SELECT  CUST-FILE ASSIGN TO 'CUST'
 　　　        ORGANIZATION IS INDEXED
 　　　        ACCESS MODE IS DYNAMIC
 　　　        RECORD KEY IS KOUBAN-C
 　　　        ALTERNATE RECORD KEY IS CHIKU-NO-C
 　　　　　　　　　　　　WITH DUPLICATES
 　　　        ALTERNATE RECORD KEY IS CUST-NO-C
 　　　　　　　　　　　　WITH DUPLICATES.
 　　　SELECT  ORDER-FILE ASSIGN TO 'ORDER'
 　　　        ORGANIZATION IS INDEXED
 　　　        ACCESS MODE IS DYNAMIC
 　　　        RECORD KEY IS DENPYOU-NO
 　　　        ALTERNATE RECORD KEY IS SHITEN-NO
 　　　　　　　　　　　　WITH DUPLICATES.
 　　　SELECT  SHITEN-FILE ASSIGN TO 'SHITEN'
 　　　        ORGANIZATION IS INDEXED
 　　　        ACCESS MODE IS DYNAMIC
 　　　        RECORD KEY IS SHITEN-NO-H.
 　DATA　　　　　　　DIVISION.
 　FILE　　　　　　　SECTION.
 　FD　CUST-FILE.
 　COPY CUSTD.
 　FD　ORDER-FILE.
 　COPY ORDERD.
 　FD　SHITEN-FILE.
 　COPY SHITEND.
  *
 　WORKING-STORAGE　 SECTION.
 　　01　BK-TOTALL　　 PIC S9(4) COMP-5.
 　　01　MAIN-END-FLG　PIC X(1) VALUE SPACE.
 　　01　PAGE-CNT　　　PIC 9(4) VALUE 1.
 　　01　OUT-LINE　　　PIC 9(2) VALUE ZERO.
 　　01　BK-SHITEN-NO　PIC X(2) VALUE SPACE.
 　　01　BK2-SHITEN-NO PIC X(2) VALUE SPACE.
 　　01　ORDER-FLG　　 PIC X(2) VALUE 'NG'.
 　　01　X　　　　　　 PIC 9(2).
 　　01　FIRST-GET　　 PIC X(1) VALUE 'Y'.
 　　01　DATE-WORK.
 　　　02　DATE-YY　 PIC X(2).
 　　　02　DATE-MM　 PIC X(2).
 　　　02　DATE-DD　 PIC X(2).
  * 論理マップ
 　　COPY　　　　　　　TOTALO.
  *
 　COMMUNICATION　SECTION.
  *　ワークステーションプリンタに対する通信記述項
 　CD  PRINTER　FOR　OUTPUT　WS
 　    MAP　NAME　IS　MAP-NAME-P
 　    STATUS　KEY　IS　ERR-CODEP
 　    SYMBOLIC　TERMINAL　IS　PRTTERM.


 *******************************************************
 　　　　　　　　**　　業務開始　　**
 ********************************************************
 　PROCEDURE　　　　　DIVISION.
 　初期設定.
 　　PERFORM　初期設定処理.
  *
 　各種ファイルのオープン.
 　　OPEN INPUT       CUST-FILE
 　　                 ORDER-FILE
 　　                 SHITEN-FILE.
  *
  * 帳票出力処理
  *
 　　PERFORM　帳票編集および出力処理.
  *
 　各種ファイルのクローズ.
 　　CLOSE             CUST-FILE
 　　                  ORDER-FILE
 　　                  SHITEN-FILE.
 *********************************************************
 **　　業務の終了　　　　　　　　　　　　 **
 *********************************************************
 　　STOP　RUN.
  *

 *********************************************************
 　　 帳票編集および出力処理 SECTION.
 *********************************************************
  *
  *　支店番号で受注ファイルを検索する
  *
 　　PERFORM 受注ファイルの検索処理.
 　　MOVE SHITEN-NO-H TO BK-SHITEN-NO BK2-SHITEN-NO.
  *
  * 帳票編集および出力のメインループ
 　　PERFORM UNTIL MAIN-END-FLG = 'E'
 　　　　IF  SHITEN-NO-H NOT = BK2-SHITEN-NO AND
 　　　　    OUT-LINE NOT = ZERO THEN
 　　　　    PERFORM 帳票の出力処理
 　　　　    MOVE SHITEN-NO-H TO BK-SHITEN-NO BK2-SHITEN-NO
 　　　　END-IF
 　　　　PERFORM 帳票出力データの設定
 　　　　PERFORM 受注ファイルの検索処理
 　　END-PERFORM.
  *
 　　PERFORM 帳票の出力処理.
  *
 　帳票編集および出力処理の終了.
 　　EXIT.
  *


 *********************************************************
 　　 受注ファイルの検索処理 SECTION.
 *********************************************************
  *
 　　MOVE 'NG' TO ORDER-FLG.
 　　PERFORM UNTIL ORDER-FLG = 'OK' OR
 　　　　　　　　　MAIN-END-FLG = 'E'
  *　 支店情報の入力
 　　　　IF  SHITEN-NO-H NOT = BK-SHITEN-NO OR
 　　　　    BK-SHITEN-NO = SPACE THEN
 　　　　    READ SHITEN-FILE NEXT
 　　　　    AT END
 　　　　　　　　MOVE 'E' TO MAIN-END-FLG
 　　　　    NOT AT END
 　　　　　　　　MOVE 'Y' TO FIRST-GET
 　　　　    END-READ
 　　　　END-IF
  *
  *　 受注ファイルの入力
 　　　　IF　MAIN-END-FLG NOT = 'E' THEN
 　　　　　　IF  FIRST-GET = 'Y' THEN
 　　　　　　    MOVE SHITEN-NO-H TO SHITEN-NO
 　　　　　　    START ORDER-FILE KEY IS = SHITEN-NO
 　　　　　　　　　　INVALID KEY
 　　　　　　　　　　　　MOVE SPACE TO BK-SHITEN-NO
 　　　　　　　　　　NOT INVALID KEY
 　　　　　　　　　　　　MOVE SHITEN-NO-H TO BK-SHITEN-NO
 　　　　　　    END-START
 　　　　　　    MOVE 'N' TO FIRST-GET
 　　　　　　END-IF
 　　　　　　IF  BK-SHITEN-NO NOT = SPACE THEN
 　　　　　　    READ ORDER-FILE NEXT
 　　　　　　    AT END
 　　　　　　　　　　MOVE SPACE TO BK-SHITEN-NO
 　　　　　　    NOT AT END
 　　　　　　　　　　IF　BK-SHITEN-NO = SHITEN-NO THEN
 　　　　　　　　　　　　MOVE 'OK' TO ORDER-FLG
 　　　　　　　　　　ELSE
 　　　　　　　　　　　　MOVE SPACE TO BK-SHITEN-NO
 　　　　　　　　　　END-IF
 　　　　　　    END-READ
 　　　　　　END-IF
 　　　　END-IF
 　　END-PERFORM.
  *
 　受注ファイルの検索処理終了.
 　　EXIT.
  *


 *********************************************************
 　　 帳票出力データの設定 SECTION.
 *********************************************************
  *
 　　PERFORM VARYING X FROM 1 BY 1 UNTIL X > 40
 　　　　IF　SHOUHIN-NO(X) NOT = SPACE THEN
 　　　　　 COMPUTE OUT-LINE = OUT-LINE + 1
 　　　　　 MOVE SHOUHIN-NAME(X) TO TOTAL-S-NAMEO(OUT-LINE)
 　　　　　 MOVE SHOUHIN-NO(X)　 TO TOTAL-S-CODEO(OUT-LINE)
 　　　　　 EVALUATE NYUUKIN
 　　　　　　WHEN 1
 　　　　　　　 MOVE N'現　　金' TO TOTAL-NYUUKINO(OUT-LINE)
 　　　　　　WHEN 2
 　　　　　　　 MOVE N'手　　形' TO TOTAL-NYUUKINO(OUT-LINE)
 　　　　　　WHEN 3
 　　　　　　　 MOVE N'銀行振込' TO TOTAL-NYUUKINO(OUT-LINE)
 　　　　　　END-EVALUATE
 　　　　　　IF　TOKUTAI = 'Y' THEN
 　　　　　　　　MOVE N'特　待' TO TOTAL-WARIO(OUT-LINE)
 　　　　　　ELSE
 　　　　　　　　IF　CARD-INF = 'Y' THEN
 　　　　　　　　　　MOVE N'カード' TO TOTAL-WARIO(OUT-LINE)
 　　　　　　　　ELSE
 　　　　　　　　　　MOVE N'セール' TO TOTAL-WARIO(OUT-LINE)
 　　　　　　　　END-IF
 　　　　　　END-IF
 　　　　　　MOVE SURYOU(X)　　 TO TOTAL-SURYOUO(OUT-LINE)
 　　　　　　MOVE TANKA(X)　　　TO TOTAL-TANKAO(OUT-LINE)
 　　　　　　MOVE SYOUKEI(X)　　TO TOTAL-SGOUKEIO(OUT-LINE)
 　　　　　　MOVE CUST-NO　　　 TO TOTAL-T-CODEO(OUT-LINE)
 　　　　　　　　　　　　　　　 CUST-NO-C
 　　　　　　READ CUST-FILE KEY IS CUST-NO-C
 　　　　　　END-READ
 　　　　　　MOVE CUST-NAME-C　 TO TOTAL-T-NAMEO(OUT-LINE)
 　　　　　　MOVE DENPYOU-NO　　TO TOTAL-DEN-NOO(OUT-LINE)
 　　　　　　MOVE SPACE　　　　 TO TOTAL-DUMMYO(OUT-LINE)
 　　　　　　IF　OUT-LINE >= 34 THEN
 　　　　　　　　PERFORM 帳票の出力処理
 　　　　　　　　MOVE ZERO TO OUT-LINE
 　　　　　　　　COMPUTE PAGE-CNT = PAGE-CNT + 1
 　　　　　　END-IF
 　　　　END-IF
 　　END-PERFORM.
  *
 　帳票出力データの設定の終了.
 　　EXIT.
  *


 *********************************************************
 　　　　帳票の出力処理 SECTION.
 *********************************************************
  *
 　　MOVE PAGE-CNT TO TOTAL-PAGEOO.
 　　MOVE SHITEN-NO-H TO TOTAL-H-CODEO.
 　　MOVE SHITEN-NAME-H TO TOTAL-H-NAMEO.
  *
 　　SEND　PRINTER　FROM　TOTALO　WITH　EMI.
  *
 　　DISABLE PRINTER.
  *
 　　PERFORM 初期設定処理.
  *
 　帳票の出力処理終了.
 　　EXIT.
  *
 *********************************************************
 　　 初期設定処理 SECTION.
 *********************************************************
  *
  * 論理マップの初期値設定およびCD項の設定
 　　MOVE　ALL X'1F'　 TO　TOTALO.
 　　MOVE　TOTALT　　　TO　TOTALL.
 　　MOVE　ZERO　　　　TO　TOTALZ.
 　　MOVE　'00000'　　 TO　ERR-CODEP.
 　　MOVE　'PRT001'　　TO　PRTTERM.
 　　MOVE　'TOTAL6B '　TO　MAP-NAME-P.
  * 年月日の取得および論理マップへの設定
 　　ACCEPT DATE-WORK FROM DATE.
 　　MOVE DATE-YY　　　TO TOTAL-NENO.
 　　MOVE DATE-MM　　　TO TOTAL-TSUKIO.
 　　MOVE DATE-DD　　　TO TOTAL-HINICHIO.
  * 出力行数の初期化
 　　MOVE ZERO　　　　 TO　OUT-LINE.
  *
 　初期設定処理終了.
 　　EXIT.
