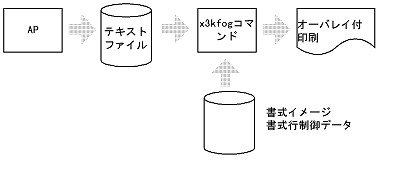

(a)　処理の流れ

(b)　形式の説明

書式オーバレイ印刷ユティリティコマンドは，次に示す方法のうちどれかの方法で実行します。

• スタートメニューの［ファイル名を指定して実行］
• DOSプロンプト
• バッチファイル（拡張子：.bat）
• APからの実行

書式オーバレイ印刷ユティリティコマンドの形式を次に示します。

-s　印刷サービス名

出力先の印刷サービス名を指定します。

サービス名ファイルの詳細については，マニュアル「XMAP3 開発・実行ガイド」を参照してください。

-f　書式名

出力する書式名を指定します。書式名は，拡張子（.fmp）を除いた8文字以内の文字列で指定します。

書式名を省略したときは，Windows NT 4.0，Windows 2000，Windows XP，Windows Server 2003，またはWindows Server 2003 x64の場合は環境変数「XMAP3_FMP」で指定した名称が仮定されます。

テキストファイル

テキストファイルの名称を指定します。テキストファイルは，ASCIIコードおよびシフトJISコードから構成されるファイルで，文字，数字，記号だけのファイルとします。制御コードは，改行，および改ページコードだけで，テキストファイルの先頭から行データとして印刷します。なお，有効となるのは，一行につき1,024文字までです。1,025文字以降は，入力しても無効になります。

-T　書式名

テスト印刷する書式名を指定します。書式名は，拡張子（.fmp）を除いた8文字以内の文字列で指定します。テスト印刷の場合は，必ず書式名を指定します。

コマンド終了コード

書式オーバレイ印刷ユティリティコマンドの終了コードを次に示します。

0：正常終了

1：異常終了

(c)　注意事項

• テスト印刷，またはAP実行環境で書式オーバレイをシリアルプリンタに印刷する場合，プリンタの設定が必要になります。表示・印刷セットアップのプリンタの種類で「ページ帳票／書式印刷」のプリンタを選んでください。
• テスト印刷の実行環境で，書式イメージファイルと行制御データファイルは，同じフォルダに格納してください。
• 書式オーバレイなしの行データだけの印刷はできません。ただし，何も定義していない空の書式を作成すると，行データだけの印刷ができます。
• 印刷時には，表示・印刷セットアップで設定したAP環境ファイル（X3MWDRV）のmapPathで指定されているフォルダが参照されます。mapPathで指定されているフォルダに指定した書式ファイルがない場合は，実行時フォルダが参照されます。
• 指定したテキストファイルの内容は，1行ごとに行データとして印刷されます。指定できる行データには上限があります。指定できる行データおよび1ページデータ量の上限値を算出する概算式については，「付録D.3(2)　使用言語がC言語の場合」を参照してください。なお，概算式での「項目データの数」は「1」となります。

次に，書式オーバレイ印刷ユティリティで出力した印刷例と指定例を示します。

(a)　印刷例

(b)　指定例

Visual Basicで作成した印刷ユディリティの指定例を示します。

なお，XMAP3のインストール先\Samples\other\Vb\JYUTUKU.vbpに，Visual Basicの例題プログラムを提供しています。
