XMAP3実行支援には，四つのAPインタフェースがあります。

図7-1　APインタフェースの種類

解説

1. COBOL言語仕様に取り込まれた言語インタフェースです。日立COBOLで使用できます。すべてのOSで共通です。
2. COBOLのCALLインタフェースで呼び出す方法です。日立COBOLなど，標準CALLインタフェースを持つCOBOL言語から使用できます。
3. C言語インタフェースです。XMAP3共通のC言語用APインタフェースです。また，PCおよびWSで共通の文法です。
4. PC専用の汎用APインタフェースです。COBOL，C言語以外の言語用APインタフェースです。

帳票用APでのXMAP3を使用するときの命令を次の表に示します。

表7-1　XMAP3での帳票の出力の基本

要求	日立COBOL の命令	COBOLのCALL文	C言語	汎用AP インタフェース
オープン※	最初のSEND文発行時	'OPEN'要求	'OPEN'要求	XmapDrvCreateOpen
印刷要求	SEND文	'SEND'要求	'SEND'要求	XmapDrvSend
クローズ	DISABLE文， GOBACK文， EXIT PROGRAM文， CANCEL文， APのSTOP RUN	'CLOS'要求	'CLOS'要求	XmapDrvClose

注※

一つのAP（プロセス）内で同時にオープンできる端末数の上限は15個です。

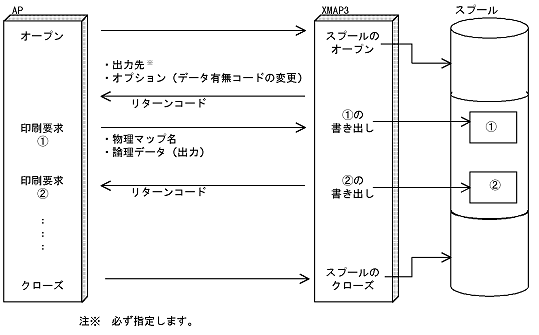

帳票用APとXMAP3の間で渡される情報を次の図に示します。

図7-2　XMAP3とAP間のデータのやり取り

注意

APからSEND命令を出しても，プリンタの解放やプログラムの終了処理などによって，印刷処理されないことがあります。
