6.2.4　出力バーコードの定義とAPの関連

バーコードをグラフィック帳票を使用して印刷します。

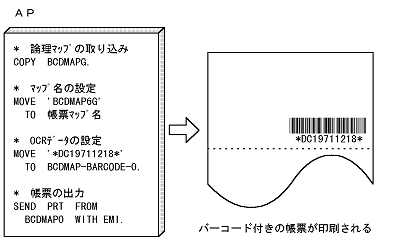

AP実行時のバーコードの印刷例を次の図に示します。

図6-7　バーコードの例

[図データ]

＜この項の構成＞
(1)　帳票定義の概要
(2)　生成される論理マップ
(3)　COBOLでのAP

(1)　帳票定義の概要

帳票定義の概要を次に示します。

  1. ドローを起動したあと，新規作成ダイアログの定義対象の選択で［ページプリンタ　グラフィック帳票］を選択する。
  2. 帳票定義ウィンドウのツールボックスから［出力バーコード］を使用して，バーコードの位置とサイズを指定する。
  3. バーコードの属性を，出力バーコードダイアログで定義する。
    定義項目 定義内容
    バーコード種別 CODE39
    データ文字を印刷する 指定する
    データ名 BARCODE-
    データ長 12

    [図データ]

(2)　生成される論理マップ

マップ名がBCDMAPの場合
[図データ]

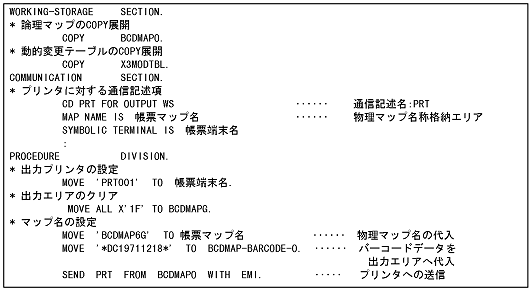

(3)　COBOLでのAP

マップ名がBCDMAPの場合
[図データ]
