書式オーバレイは，定型帳票から書式（固定の文字列，けい線など）を分離し，印刷時にAPからの行データを重ね合わせる帳票印刷の方式（ソフトオーバレイ方式）を採っています。メインフレームでの出力では，書式をプリンタに登録し，プリンタ上でオーバレイをしますが，PC版のXMAP3の書式オーバレイでの出力は，次の図に示すように，PC上でオーバレイをするソフトオーバレイ方式です。

ただし，OLTPサーバ構成の環境では書式オーバレイを使用できません。

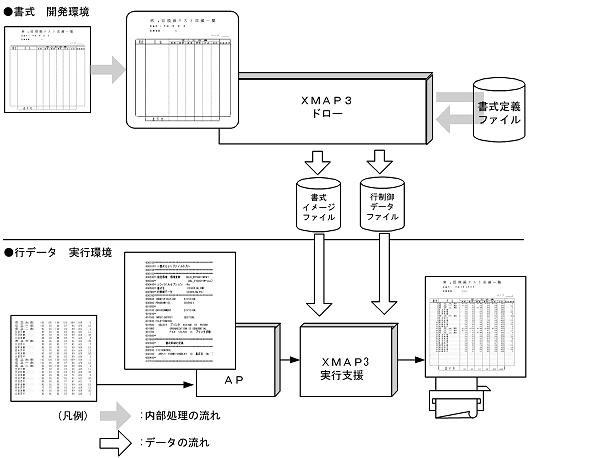

図2-6　書式オーバレイ出力方式

書式イメージファイル

書式をオーバレイする部分の制御データファイルです。オーバレイするけい線や固定フィールドなどから成ります。この制御データは，XMAP3の実行支援が参照するものです。

行制御データファイル

ユーザ行データをどのような行間隔と文字間隔で印字するかを制御するデータファイルです。実行時，XMAP3の実行支援が参照します。行間隔や文字間隔は，XMAP3ドローで書式とあわせて定義します。

XMAP3では，けい線，文字の拡大，網掛け，矩形などを用いた帳票を作成できます。

書式オーバレイで作成した帳票の例と，書式の機能内容および行データの制御情報の内容を次に示します。

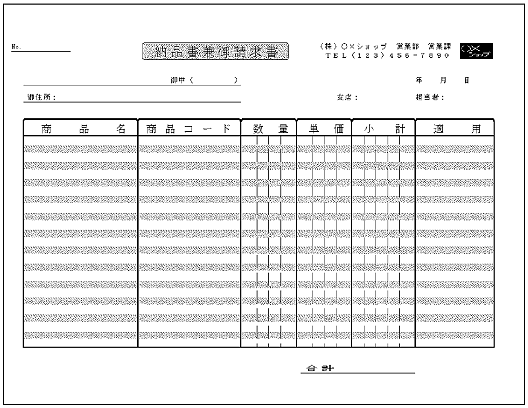

図2-7　書式オーバレイで作成した帳票の例

表2-5　書式の機能内容

項目	機能内容
用紙サイズ	A3／A4／A5／B4／B5
用紙の向き	縦長，横長
文字サイズ	5／7／9／12／14ポイント
文字の拡大	全角／半角，標準／平体／長体／倍角
マージン	範囲：0〜50.0mm※1
書体※2／強調	標準，明朝，ゴシック／太字，斜体，太字＆斜体
基準ます目	10CPI/6LPI／12CPI/6LPI／15CPI/6LPI／15CPI/8LPI／自由な設定
行の間隔	3／4／6／8／10／12LPI
文字の間隔	0〜7ポイント
オブジェクト	固定フィールド（日本語／英数）
	表けい線の枠（見出しあり／見出しなし）
	けい線の繰り返し：縦（自動間隔），横（1行／2行／自動間隔）
	けい線（縦，横，斜線，線種：実線／破線／点線／一点鎖線／二点鎖線／二重線，線幅：細線／中線／太線／極太線）
	矩形（ラウンドコーナ（大／標準／小）あり，線種：実線／破線／点線／一点鎖線／二点鎖線／二重線，線幅：細線／中線／太線／極太線）
	円（線種：実線／破線／点線／一点鎖線／二点鎖線／二重線， 線幅：細線／中線／太線／極太線，網掛け）
	円弧（角度：大／中／小，線種：実線／破線／点線／一点鎖線／二点鎖線／二重線，線幅：細線／中線／太線／極太線）
	網掛け（ラウンドコーナあり／なし，網掛けの繰り返し，枠あり／なし，斜けい線，網掛け：極薄網掛け／薄網掛け／標準網掛け／濃い網掛け／極濃い網掛け／薄い格子／標準格子／薄い右下／標準右下／薄い左下／標準左下／薄い縦線／標準縦線／薄い横線／標準横線）
	固定グラフィック※3

注※1

プリンタのハードマージンより小さい値を指定した場合，ハードマージンが仮定されます。ただし，PDFファイル出力時には，ハードマージンがないため，指定したマージン値がそのまま有効になります。

注※2

XMAP3 印刷拡張機能をインストールすると，印刷拡張セットアップを使って，標準／明朝／ゴシックの書体に対する出力時のフォントを，それぞれ任意のフォントに変更できます。

注※3

カラーグラフィックのカラー印刷は，印刷モードをGDIにしてカラープリンタに出力するとき，またはPDFファイル出力のときにできます。

表2-6　行データの制御情報の内容

項目	機能内容
文字サイズ	5／7／9／12ポイント
文字の拡大	標準，平体
書体※1	標準，明朝，ゴシック，OCR
基準ます目※2	10CPI/6LPI／12CPI/6LPI／15CPI/6LPI／15CPI/8LPI／自由な設定
文字の間隔	0〜7ポイント
行の間隔	3／4／6／8／10／12LPI
チャネルスキップ	CSP（改行しない），C01（改ページする）

注※1

XMAP3 印刷拡張機能をインストールすると，印刷拡張セットアップを使って，標準／明朝／ゴシックの書体に対する出力時のフォントを，それぞれ任意のフォントに変更できます。OCR文字のフォントは変更できません。

注※2

書式定義（ドロー）の指定に従います。
