6.2.8 1台のマシン上にXMAP3サーバを複数起動するC/S構成の設定例
1台のサーバマシン上にある,複数のXMAP3サーバで異なるAPを実行する場合の構成です。
起動する各XMAP3サーバのサービス名とポート番号を固有な値にします。さらに,各クライアントのXMAP3クライアントで設定する値を,接続するXMAP3サーバと同じポート番号にします。

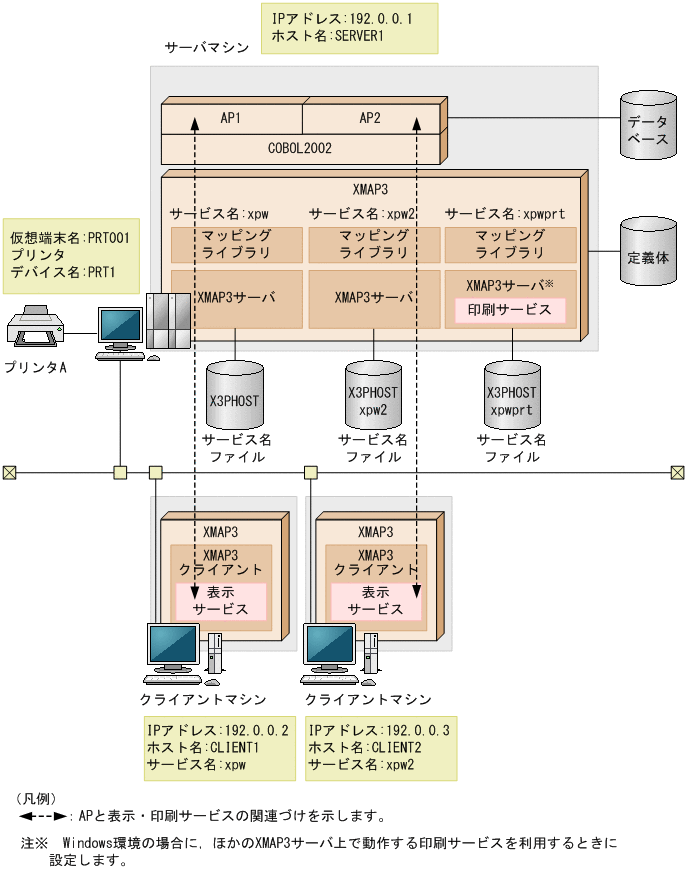

XMAP3サーバを三つ設定する例で説明します。
Windows環境の場合,複数のXMAP3サーバ上にあるAPからほかのXMAP3サーバ上で動作する印刷サービスを共用できます。なお,この設定は,OpenTP1と連携したOLTP環境では利用できません。
- 〈この項の構成〉
(1) 設定
サーバとクライアントで必要な設定について,システム構成に沿った内容で説明します。
設定するファイル間で名称を合わせる必要があります。ファイル間の関係を確認してください。
(a) サーバ側の設定
-
TCP/IPポート番号の設定

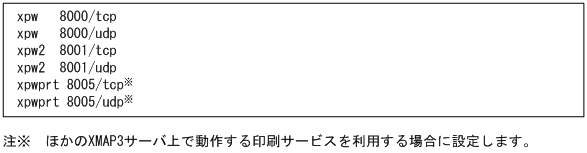

WindowsのSERVICESファイルに,複数起動の対象となる各XMAP3サーバに対応するユニークなサービス名とポート番号を設定します。
-
TCP/IP用IPアドレスおよびホスト名の設定
HOSTSファイルに次の項目が指定されていない場合は追加します。
-
XMAP3サーバのIPアドレスとホスト名
-
XMAP3クライアントのIPアドレスとホスト名
IPアドレスは[コントロールパネル]−[ネットワーク]−[TCP/IPプロトコル]のプロパティで指定した内容を,ホスト名は[システム]−[コンピュータ名]で指定した内容を追加します。なお,ホスト名は大文字と小文字が区別されます。
-
-
C/Sシステム環境の設定
ほかのXMAP3サーバ上で動作する印刷サービスを利用する場合に設定します。詳細については,「6.2.6 サーバAPから出力先プリンタを指定するC/S構成の設定例」を参照してください。
-
XMAP3のC/Sシステム環境の環境設定ファイルの内容例
1台のサーバマシン上の複数サーバで異なるAPを実行する場合,SERVICESファイルのサービス名ごとに,サービス名ファイル(X3PHOST)を作成します。二つ目以降のファイルは,サービス名ファイルをコピーして作成し,別のファイル名を付けてください。
サービス名ごとのSERVICESファイルの設定内容は,次のとおりです。
-
サービス名「xpw」のサービス名ファイル(X3PHOST)の設定内容
-
サービス名「xpw2」のサービス名ファイル(X3PHOSTxpw2)の設定内容
-
サービス名「xpwprt」のサービス名ファイル(X3PHOSTxpwprt)の設定内容
サービス名「xpwprt」のサービス名ファイル(X3PHOSTxpwprt)は,ほかのXMAP3サーバ上で動作する印刷サービスを利用する場合に設定します。
サーバ起動ファイル(X3PSERV)の設定内容は,次のとおりです。

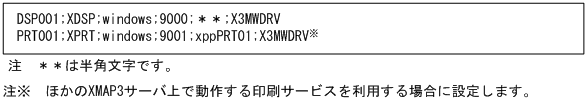

仮想端末名ファイル(X3MWHOST)の仮想端末の設定内容は,次のとおりです。
サーバ起動ファイルを作成する場合,およびサービス名ファイルをサーバごとに作成する場合には,環境設定ファイルはテキストエディタで定義します。C/Sセットアップは使用できません。
なお,テキストエディタでサービス名ファイル,および仮想端末名ファイルを編集する場合,定義項目は項目ごとに行末で改行してください。
-
(b) クライアント側の設定
-
TCP/IPポート番号の設定
WindowsのSERVICESファイルに,サーバ側で設定した値と同じポート番号を設定します。
-
TCP/IP用IPアドレスおよびホスト名の設定
HOSTSファイルに次の項目が指定されていない場合は追加します。
-
XMAP3サーバのIPアドレスとホスト名
-
XMAP3クライアントのIPアドレスとホスト名
IPアドレスは[コントロールパネル]−[ネットワーク]−[TCP/IPプロトコル]のプロパティで指定した内容を,ホスト名は[システム]−[コンピュータ名]で指定した内容を追加します。なお,ホスト名は大文字と小文字が区別されます。
-
-
クライアント起動時の引数
「XMAP3クライアント」を起動する際に,次の引数を指定してください。
-
xpwサーバに接続する場合
xmap3clt.exeまたはxmap3clt.exe /srv xpw
-
xpw2サーバに接続する場合
xmap3clt.exe /srv xpw2
-
(2) ソフトウェア構成
1台のサーバマシン上にXMAP3サーバを複数起動する場合のC/Sシステムのソフトウェア構成を次に示します。
サーバ/クライアント |
使用するソフトウェア |
||
---|---|---|---|
XMAP3 |
コンパイラ※1 |
DB※2 |
|
サーバ |
XMAP3 Server Runtime |
COBOL2002(Runtime)またはVisual C++ |
HiRDB※3 またはISAM※4 |
クライアント |
XMAP3 Server RuntimeまたはXMAP3 Client Runtime |
− |
− |
(3) XMAP3システムを起動する手順
-
1台のサーバマシン上でXMAP3サーバを複数起動する場合,サーバマシン側でWindowsサービスを起動します。詳細については,「11.3.5 Windowsのサービスとして運用する場合のOS設定」を参照してください。
-
クライアント側で,「XMAP3クライアント」アイコンを選び,XMAP3クライアントを起動します。
-
XMAP3クライアントによって,そのクライアントに定義された表示サービスが自動的に起動されます。
-
起動された表示サービスに対応するAPがサーバ側で起動されます。
ほかのXMAP3サーバ上で動作する印刷サービスを利用する場合のAP起動の設定については,「11.3.6 1台のマシン上にXMAP3サーバを複数起動する場合のAP起動の設定」を参照してください。
- 注
-
XMAP3サーバの複数起動は,Windowsサービスから起動することを前提としています。Windowsのプログラム一覧のメニューや,アイコンのクリックでXMAP3サーバを起動しても,XMAP3サーバを複数起動できません。
