6.2.4　クライアントから接続するサーバAPを共用するC/S構成の設定例

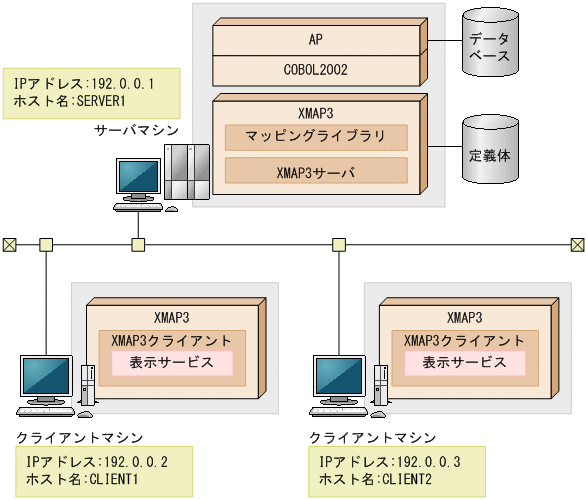

APおよびマッピングライブラリがサーバ側にあり，表示サービスがクライアントにある構成です。複数のクライアントをサーバに接続して共通の業務を実行する場合は，この構成になります。

サービス名ファイル（X3PHOST）に指定する実行APを同じにすると，各サービスから起動するAPを共用できます。

1クライアントに対して複数サーバを同時に対応させることはできません。1クライアントに対して接続できるサーバは一つだけです。ただし，クライアントの起動時に接続するサーバを明示的に指定すると，複数のサーバを切り替えて運用できます。詳細については，「11.5　XMAP3のC/S環境に関する制限」を参照してください。

[図データ]

実行時のおおまかな流れを次に示します。

  1. XMAP3サーバを起動します。

  2. XMAP3クライアントを起動します。

  3. クライアントの表示サービスが起動されます。

  4. クライアント側の表示サービスに連動し，サーバのAPが自動起動されます。

〈この項の構成〉

(1)　設定

サーバとクライアントで必要な設定について，システム構成に沿った内容で説明します。

設定するファイル間で名称を合わせる必要があります。ファイル間の関係を確認してください。

(a)　サーバ側の設定

  • TCP/IPポート番号の設定

    WindowsのSERVICESファイルに，ポート番号を設定します。

    [図データ]

  • TCP/IP用IPアドレスおよびホスト名の設定

    HOSTSファイルに次の項目が指定されていない場合は追加します。

    • XMAP3サーバのIPアドレスとホスト名

    • XMAP3クライアントのIPアドレスとホスト名

    IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。

    [図データ]

  • XMAP3のC/Sシステム環境の設定

    クライアントでのAP起動方式によって，次のどちらかの設定をします。

    実行するAPを起動時に指定する場合

    C/Sセットアップで，起動時に選択するAPの候補を指定しておきます。

    1. C/Sセットアップを起動します。［C/S構成］タブを表示して「指定種別」に「画面」を選択します。

    2. ［C/S構成］タブの「ホスト名」に，XMAP3システムで画面や帳票を出力するWindowsマシンのホスト名を設定します。WindowsのHOSTSファイルに記述している名称を指定してください。

    3. 「サービス名」に，任意のサービス名を指定します。

    4. 「仮想端末名」に，「自動割当て」を指定します。

    5. 「起動時実行アプリケーション」で，「起動時に指定」を選択します。

    6. ［追加］ボタンをクリックして，指定情報を登録します。

    7. 使用するクライアントをすべて登録するまで，1〜6を繰り返します。

    8. C/Sセットアップの［アプリケーション］タブを表示して，クライアント起動時に指定するAP名とサーバ上のファイル名を指定します。

    9. ［追加］ボタンをクリックして，AP名を登録します。

    10. ［OK］ボタンをクリックし，設定を終了します。［追加］ボタンをクリックしないで［OK］ボタンで終了すると，設定ファイルへは登録されません。また，実際の設定ファイルの内容は［OK］ボタンをクリックして登録するまでは変更されません。設定を取りやめるときは［キャンセル］ボタンをクリックし終了してください。

    11. APの実行形式ファイルとは別のフォルダに定義体を格納するときは，表示・印刷セットアップの［アプリケーション1］タブの「マップ」で定義体を格納するフォルダを指定します。

    12. クライアント起動時は，実行時の引数で設定したAP名を指定します。

    実行するAPを固定で指定する場合

    1. C/Sセットアップの［C/S構成］タブで「指定種別」として「画面」を選択します。

    2. C/Sセットアップの［C/S構成］タブの「ホスト名」に，XMAP3システムで画面や帳票を出力するWindowsマシンのホスト名を設定します。WindowsのHOSTSファイルに記述している名称を指定してください。

    3. 任意のサービス名を指定します。

    4. 仮想端末名に，「自動割当て」を指定します。

    5. 「起動時実行アプリケーション」で「固定で指定」を選択し，APをインストールしているフォルダおよびファイル名を指定します。この場合，すべてのWindowsクライアントに対して同じアプリケーション名を指定してください。

    6. ［追加］ボタンをクリックして，指定情報を登録します。

    7. 使用するクライアントをすべて登録するまで，1〜6を繰り返します。

    8. ［OK］ボタンをクリックし，設定を終了します。［追加］ボタンをクリックしないで［OK］ボタンで終了すると，設定ファイルへは登録されません。また，実際の設定ファイルの内容は［OK］ボタンをクリックして登録するまでは変更されません。設定を取りやめるときは［キャンセル］ボタンをクリックして終了してください。

    9. APの実行形式ファイルとは別のフォルダにマップを格納するときは，表示・印刷セットアップの［アプリケーション1］タブの「マップ」でマップを格納したフォルダを指定します。

    10. クライアント起動時は，起動APに関する引数は不要です。

  • C/Sシステム環境の環境設定ファイルの内容例

    サービス名ファイル（X3PHOST）の内容は，次のとおりです（実行するAP C:\AP.EXEが固定の場合）。

    [図データ]

    仮想端末名ファイル（X3MWHOST）での仮想端末の設定内容は，次のとおりです。

    [図データ]

    上記，XMAP3のC/Sシステムと仮想端末の設定は，C/Sセットアップで定義します。上記ファイルを直接設定することもできますが，C/Sセットアップを使用することをお勧めします。

(b)　クライアント側の設定

  • TCP/IPポート番号の設定

    WindowsのSERVICESファイルに，サーバ側で設定した値と同じポート番号を設定します。

    [図データ]

  • TCP/IP用IPアドレスおよびホスト名の設定

    HOSTSファイルに次の項目が指定されていない場合は追加します。

    • XMAP3サーバのIPアドレスとホスト名

    • XMAP3クライアントのIPアドレスとホスト名

    IPアドレスは［コントロールパネル］−［ネットワーク］−［TCP/IPプロトコル］のプロパティで指定した内容を，ホスト名は［システム］−［コンピュータ名］で指定した内容を追加します。なお，ホスト名は大文字と小文字が区別されます。

    [図データ]

(2)　ソフトウェア構成

クライアントから起動するサーバAPを共用するC/Sシステムの，ソフトウェア構成を次に示します。

サーバ／クライアント

使用するソフトウェア

XMAP3

コンパイラ※1

DB※2

サーバ

XMAP3 Server Runtime

COBOL2002（Runtime）またはVisual C++

HiRDB※3

またはISAM※4

クライアント

XMAP3 Server RuntimeまたはXMAP3 Client Runtime

−

−
（凡例）

−：なし。

注※1

使用するコンパイラが必要になります。

注※2

DB連携しない業務では，DBに関するソフトウェアは不要です。

注※3

HiRDBのほかに，SQL ServerやOracleなども使用できます。

注※4

ISAMのプログラムインタフェースは，COBOL2002に標準添付されています。

(3)　XMAP3システムを起動する手順

次の手順でXMAP3システムを起動してください。

  1. サーバ側で，「XMAP3サーバ」アイコンを選び，XMAP3サーバを起動します。

  2. クライアント側で，「XMAP3クライアント」アイコンを選び，XMAP3クライアントを起動します。

  3. XMAP3クライアントによって，そのクライアントに定義された表示サービスが自動的に起動されます。

  4. 起動された表示サービスに対応するAPがサーバ側で起動されます。
