8.5.3　入出力テキスト／入出力フィールド

(1)　設定できる項目

入出力テキスト／入出力フィールドの項目と設定できる値を次の表に示します。

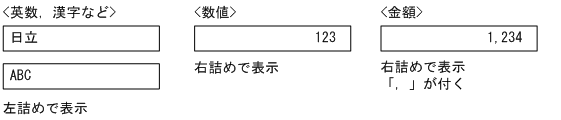

(2)　表示形式

表示形式は，扱うデータの種別によって次のように変わります。

• 入出力テキストは，枠は必ず付きます。入出力フィールドは，アンダードットは付きますが，枠は付きません。

  （例1）

  アンダードットの例



• 入出力テキストは，文字サイズを指定できます。

• 文字を強調するために，斜体や太字を使用できます。

• 明朝体，ゴシック体を使用できます。

• 入出力テキストで枠を付ける場合，「枠高」で「2ます」を指定すると，枠付きのテキストボックスを上下に配置したとき，枠同士が接した状態でも表示できます。「枠高」で「2.5ます」または「3ます」を指定していると，枠と枠の間が1ます分空きます。

• 入出力フィールドは，行を折り返して複数行にわたるサイズで配置できます。入出力フィールドが複数行にわたる場合，復改キーでカーソルの改行動作が行われます。改行入力属性を指定している場合，改行位置に改行コードが付きます。改行入力属性を指定していない場合，改行コードは付きません。

  改行入力属性を指定している場合，データの途中の改行コードは，画面表示，および画面入力時に改行コードとして入出力されます。改行入力属性を指定していない場合，データの途中の改行コードは，画面表示，および画面入力時に不当な文字データとして入出力されます。

  なお，改行入力属性を指定している場合に，改行位置からフィールドの末尾までにデータが入力されている，または埋字に「LOW（X'00'）」以外が指定されていると，改行コードが挿入されないことがあります。そのため，埋字に「LOW（X'00'）」と指定するか，表示後に文字データ以降をフィールドキーでクリアしてください。

  （例2）

  複数行にわたるデータの例



• 入出力フィールドを配置するときに，縦方向に繰り返して反復の指定ができます。反復の操作は，［Shift］キーを押したままマウスをドラッグすることで，入出力フィールドを縦方向に繰り返して定義できます。反復した入出力フィールドのデータ項目は配列（COBOLの場合，OCCURS展開）となります。

(3)　入力データのチェック

扱うデータの種類を決めたり，空白の使い方を指定したりして，入力データをチェックします。

(4)　画面確定時の動き

(5)　フォーカス／カーソルの遷移

遷移条件が指定できます。

• 手動スキップ・右寄せ

  入力データが桁数に満たない場合，タブキーで次の入力／選択できる領域にフォーカス・カーソルを移動すると，入力データが右寄せされます。

• 手動スキップ・全桁必須

  1文字でも入力した場合，桁数いっぱいに入力しないと入力エラーになり，タブキーでのフォーカス・カーソル移動ができなくなります。

• 手動スキップ

  桁数を超えるデータを入力しようとするとエラーになります。

• 自動スキップ

  桁数いっぱいまで文字を入力すると，フォーカス・カーソルが次の入力／選択できる領域に自動的に移動します。これに対して，手動スキップの場合はタブキーを押すことでフォーカス・カーソルの次の入力／選択できる領域に移動します。

(6)　入力時のAPの操作

APの入力論理マップには次の内容を格納します。

(7)　入出力テキスト・フィールドでの定義とAPの実行結果

XMAP3での入出力テキスト・フィールドの定義と，APでの実行結果の例を次の表に示します。

(8)　出力時のAPの操作

出力時のAPから操作する場合については，「8.5.2　出力テキスト／出力フィールド」を参照してください。

(9)　表示属性の動的変更

入出力テキスト／入出力フィールドでは，表示属性をAP実行時に変更できます。表示属性の動的変更については「8.2.4　表示属性の動的変更」を参照してください。

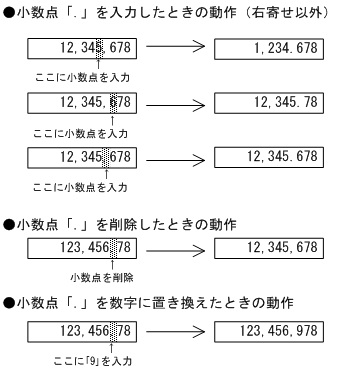

(10)　小数点入力時の文字列の表示

使用目的が「金額」または「数値」で，詳細目的が「小数点付き」または「符号・小数点付き」の場合の小数点入力時の動きについて，使用目的が「金額」の場合の例を次に示します。

注1

「数値」の場合は，コンマは付きません。

注2

「数値」の場合は，数値の前にゼロを付けることができます。

(11)　入出力テキスト／入出力フィールドの作成手順

入出力テキスト／入出力フィールドの作成手順を次に示します。

1. ツールボックスの［入出力テキスト］または［入出力フィールド］を選びます。

   ［入出力テキスト］／［入出力フィールド］には次の種類があり，ボタンを選ぶたびに種類が切り替わります。

   数字用：「数字」，「金額」，「数値」

   文字用：「日本語」，「カナ」，「英数」

2. レイアウト領域で，オブジェクトのサイズに応じて開始位置から終了位置までドラッグするか，開始位置をクリックします。

   入出力テキスト／入出力フィールドが選択状態で配置されます。

   ［Shift］キーを押したまま複数行をドラッグすると，縦方向の反復定義ができます。なお，横の反復はダイアログでだけ指定できます。

   入出力フィールドの場合，［Shift］キーを押さないで複数行をドラッグすると，複数行のフィールドを配置できます。なお，全角文字は2ますで1文字になるため，複数行で全角文字を使う場合は，折り返し位置が文字と文字の間になるようにフィールドの開始位置を調整してください。また，論理ハードコピーでオブジェクトを印字対象にするかどうかを指定できます。印字対象にしない場合は，［印字する］チェックボックスをオフにしてください。

配置したオブジェクトの横幅は，指定できる桁の範囲内で伸縮できます。

使用目的が「パスワード」や「MCR」の入出力テキストを作成する場合は，ほかの使用目的で配置してからダイアログで指定してください。
