10.7.3 RDエリア単位の状態解析(論理的解析)
RDエリア内のSDBデータベースに対する,全セグメントおよび全ページの格納状態を解析します。ただし,複数のRDエリアに分割格納されたSDBデータベースについては,指定したRDエリアに格納された部分だけを解析します。
なお,ここではレコードが格納されているRDエリアに対して論理的解析を実行したときに出力される情報について説明します。
RDエリアにインデクスが格納されているときに出力される情報については,マニュアル「HiRDB コマンドリファレンス」の「RDエリア単位の状態解析(論理的解析)」を参照してください。その際,インデクスに関する情報のRowID Countに表示される「インデクス管理行数」については,次の留意事項があります。
-
シーケンシャルインデクスの場合,仮想ルートレコードに対しては,1レコード実現値当たり最大2つのキー値を持ちます。そのため,インデクス管理行数とレコード実現値数が1対1とはなりません。
(1) 使用目的
RDエリア内のレコードおよびインデクスの乱れの検知,容量の状態を確認できます。
(2) 解析結果

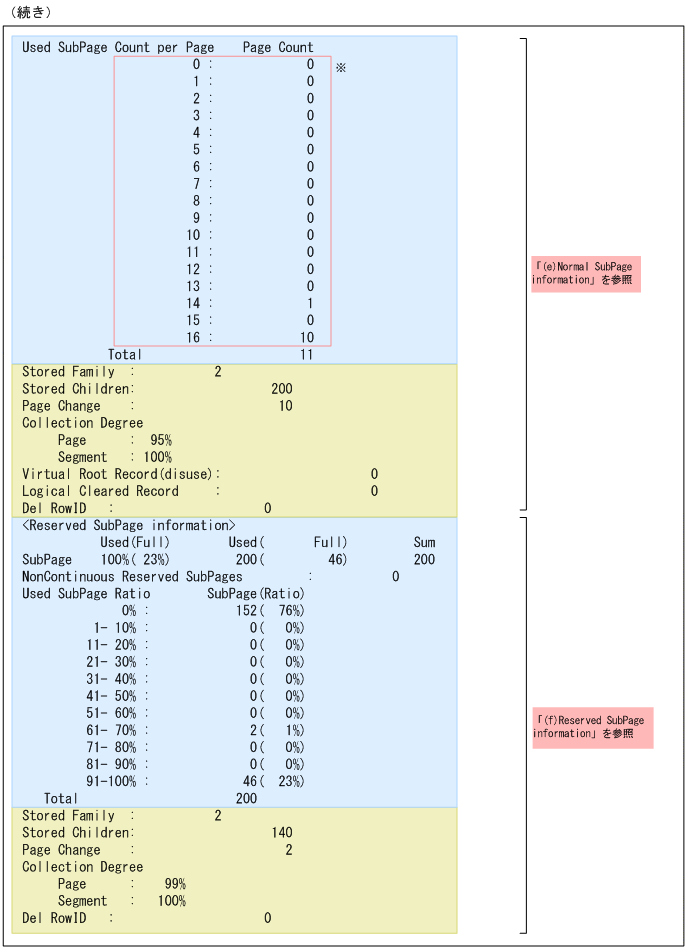

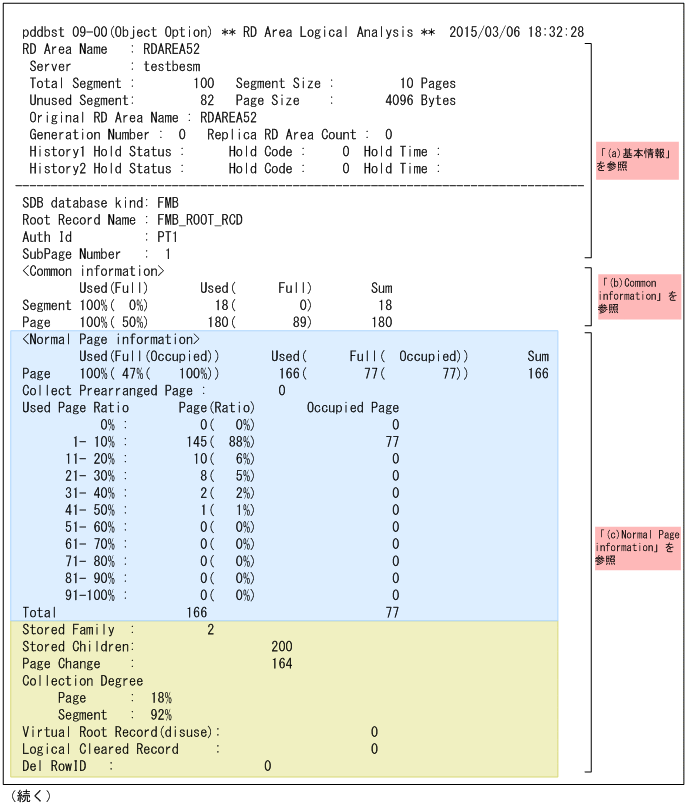

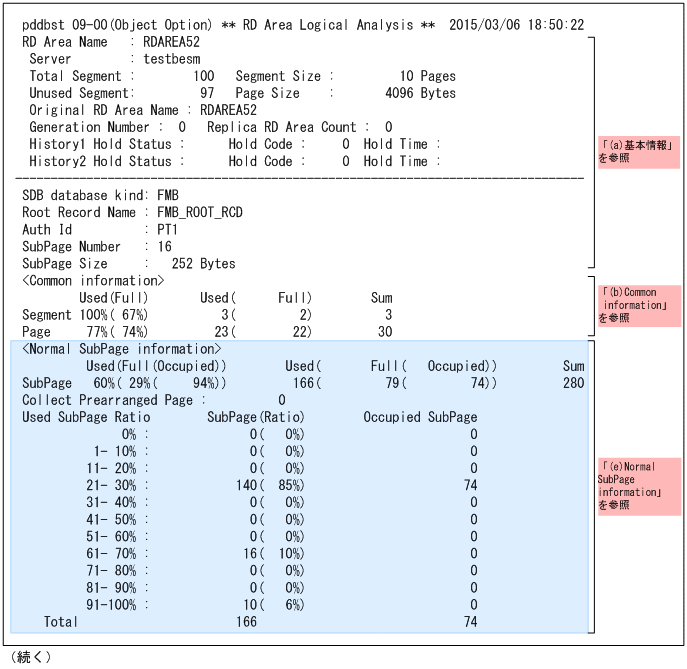

RDエリア単位の状態解析(論理的解析)の出力例を次の図に示します。
各出力項目の説明を次に示します。
なお,単位が%の項目については,小数点以下切り上げとなります。
(a) 基本情報
出力項目のヘッダ名 |
出力項目 |
説明 |
|
---|---|---|---|
RD Area Name |
RDエリア名 |
解析対象のRDエリア名です。 |
|
Server |
サーバ識別子 |
RDエリアを管理するBESのサーバ識別子です。 |
|
Total Segment |
RDエリアの総セグメント数 |
解析対象のRDエリアの総セグメント数です(使用中セグメント数+未使用セグメント数)。 |
|
Segment Size |
RDエリアのセグメント内ページ数 |
解析対象のRDエリアのセグメントサイズです。1セグメントのサイズをセグメント内のページ数で表示します。 |
|
Unused Segment |
未割り当てセグメント数 |
RDエリア内でルートレコード型に割り当てられていないセグメントの数です。 |
|
Page Size |
ページサイズ |
RDエリアのページサイズです。 |
|
Original RD Area Name※ |
オリジナルRDエリア名 |
RDエリアのオリジナルRDエリア名です。 |
|
Generation Number※ |
世代番号 |
RDエリアの世代番号です。 |
|
Replica RD Area Count |
レプリカRDエリア数 |
レプリカRDエリアの数です。 |
|
History1 |
Hold Status |
閉塞種別 |
RDエリアの閉塞履歴1の閉塞種別です。 |
Hold Code |
閉塞要因コード |
RDエリアの閉塞履歴1の閉塞要因コードです。閉塞要因コードについては,マニュアル「HiRDB コマンドリファレンス」の「データベース状態解析ユティリティ(pddbst)」の「RDエリア単位の状態解析(論理的解析)」を参照してください。 |
|
Hold Time |
閉塞時刻 |
RDエリアの閉塞履歴1の閉塞時刻です。 |
|
History2 |
Hold Status |
閉塞種別 |
RDエリアの閉塞履歴2の閉塞種別です。 |
Hold Code |
閉塞要因コード |
RDエリアの閉塞履歴2の閉塞要因コードです。閉塞要因コードについては,マニュアル「HiRDB コマンドリファレンス」の「データベース状態解析ユティリティ(pddbst)」の「RDエリア単位の状態解析(論理的解析)」を参照してください。 |
|
Hold Time |
閉塞時刻 |
RDエリアの閉塞履歴2の閉塞時刻です。 |
|
SDB database kind |
SDBデータベース種別 |
SDBデータベースの種別です。FMB,DAM,MAM,TAM,またはSAMが表示されます。 4V FMBまたはSD FMBのSDBデータベースの場合は,FMBが出力されます。 |
|
Root Record Name |
ルートレコードのレコード型名 |
ルートレコードのレコード型名です。 |
|
Auth Id |
認可識別子 |
ルートレコード型の所有者の認可識別子です。 |
|
SubPage Number |
サブページ分割数 |
サブページの分割数です。 サブページ分割を適用していない場合は,サブページ分割数に1が表示されます。 |
|
SubPage Size |
サブページサイズ |
サブページのサイズです。 ルートレコード型にサブページ分割が適用されている場合に表示されます。 |
(b) Common information
各ルートレコード型のセグメントに関する情報(未割り当てセグメントを含まない),および各ルートレコード型のページに関する情報が表示されます。
出力項目のヘッダ名 |
出力項目 |
説明 |
|
---|---|---|---|
Segment |
Used(%) |
使用セグメント率 |
↑使用セグメント数÷セグメント数の合計↑の値が表示されます。 |
Full(%) |
満杯セグメント比率 |
↑満杯セグメント数÷総セグメント数↑の値が表示されます。 |
|
Used |
使用セグメント数 |
使用ページが含まれているセグメントの数です。 |
|
Full |
満杯セグメント数 |
セグメント内ページがすべて満杯ページであるセグメントの数です。 |
|
Sum |
セグメント数の合計 |
割り当てられているセグメント数の合計です。 |
|
Page※ |
Used(%) |
使用ページ率 |
↑使用ページ数÷総ページ数↑の値が表示されます。 |
Full(%) |
満杯ページ率 |
↑満杯ページ数÷総ページ数↑の値が表示されます。 |
|
Used |
使用ページ数 |
次のどれかのページの合計数が表示されます。
|
|
Full |
満杯ページ数 |
|
|
Sum |
総ページ数 |
全セグメントの総ページ数です。 |
(c) Normal Page information
通常のページに関する情報が表示されます。Normal Page informationは,次に示す条件をすべて満たす場合に表示されます。
-
解析対象のルートレコード型にサブページ分割が適用されていない場合
-
pddbstコマンドの-dオプションを指定した場合
出力項目のヘッダ名
出力項目
説明
Page
Used(%)
通常のページの使用ページ率
↑通常のページの使用ページ数÷通常のページ数の合計↑の値が表示されます。
Full(%)
通常のページの満杯ページ率
↑通常のページの満杯ページ数÷通常のページ数の合計↑の値が表示されます。
Occupied(%)
通常のページの占有ページ率
↑通常のページの占有ページ数÷通常のページの満杯ページ数↑の値が表示されます。
Used
通常のページの使用ページ数
データが入っている通常のページ数です。
Full
通常のページの満杯ページ数
次のどちらかの通常のページの合計数が表示されます。
-
これ以上レコードを格納できない通常のページ
-
占有状態の通常のページ
Occupied
通常のページの占有ページ数
ページ切り替えオプションにOを指定したレコードが格納されているページの数です。
Sum
通常のページ数の合計
全セグメントの通常のページ数の合計です。割り当てられているセグメント中の通常のページ数の合計です。未使用ページは,通常のページと見なされます。
Collect Prearranged Page
再編成による解放可能なページ数
データが格納されていない通常のページの,使用ページ数です。
SDBデータベースの再編成によって,解放可能な通常のページ数が表示されます。データ格納済みの通常のページで,使用ページ数にカウントされているが,実際にはページ内の全レコードが削除されていて,使用率が0%になっている通常のページ数が表示されます。
事前割り当てページは,データが格納されていない状態であっても,そのあとの運用で指定ファミリに割り当てられることが前提のため,解放可能なページ数にカウントされません。
Used Page Ratio
Page
通常のページの使用比率別ページ数
使用ページの使用比率ごと(10%単位)の,通常のページ数です。
Ratio
通常のページ数の合計に対する比率
通常のページ数の合計に対する比率です。
小数点以下切り上げで比率を求めるため,すべての比率を合計したときに100%を超えることがあります。
格納対象レコードが空き領域に収まらない場合,そのページは満杯ページとして設定されるため,満杯ページであっても,使用率が91−100%にならないことがあります。
Occupied Page
使用ページの比率ごとの,占有ページ数
使用ページの比率ごとの,占有ページ数です。
Total
合計値
次の値が表示されます。
-
通常のページ数の合計値
-
占有ページ数の合計値
Stored Family※
通常のページに格納されているルートレコードの数
事前ページ割り当て機能が適用されていないファミリの数です。
Stored Children※
通常のページに格納されている非ルートレコードの数
通常のページに格納されている非ルートレコードの数です。

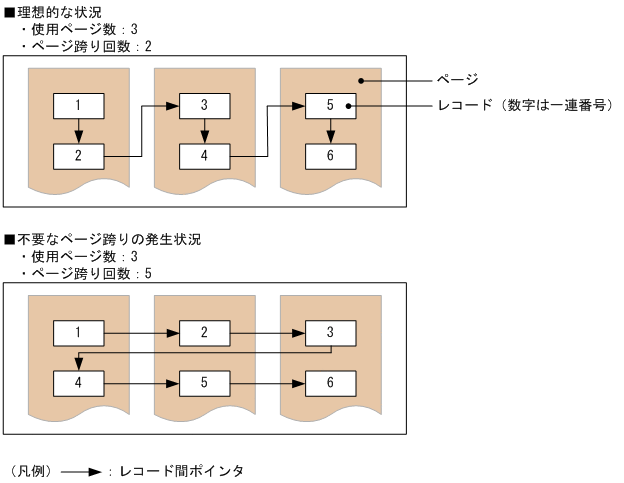

Page Change※
通常のページの,ページのまたがり回数
PRIORポインタが別ページのレコードを指す,通常のページの非ルートレコードの数です。
Collection Degree※
Page
通常のページの,ページ内レコード集約度
↑PRIORポインタが同一ページのレコードを指す,通常のページの非ルートレコードの数÷通常のページの非ルートレコード数↑の値が表示されます。
PRIORポインタが同一ページのレコードを指すレコードの比率を表示します。
なお,次の条件をすべて満たす場合は,100%と見なされます。
-
通常のページの使用ページ数が1以上の場合
-
通常のページの非ルートレコード数が0の場合

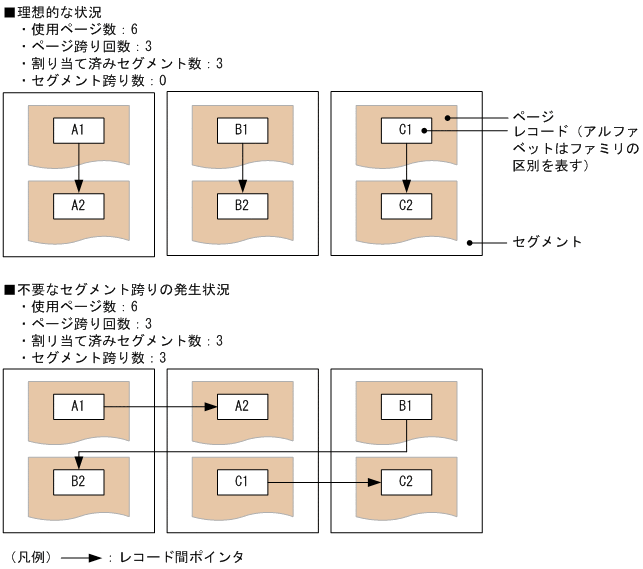

Segment
通常のページの,セグメント内レコード集約度
↑PRIORポインタが同一セグメントのレコードを指す,通常のページの非ルートレコードの数÷通常のページの非ルートレコード数↑の値が表示されます。
PRIORポインタが同一セグメントのレコードを指す,レコードの比率を表示します。
なお,次の条件をすべて満たす場合は,100%と見なされます。
-
通常のページの使用ページ数が1以上の場合
-
通常のページの非ルートレコード数が0の場合
Virtual Root Record(disuse)※
通常のページの,子レコードを1件も管理していない仮想ルートレコードの数
通常のページに格納されている仮想ルートレコードのうち,子レコードを1件も管理していない仮想ルートレコードの数です。
Logical Cleared Record※
通常のページの,論理的に削除状態になっている非ルートレコードの数
通常のページに格納されている非ルートレコードのうち,一括削除機能によって論理的に削除状態になっている非ルートレコードの数です。
Del RowID※
通常のページの,削除状態の管理行数
通常のページのレコード管理情報のうち,レコードの削除(ERASE)によって削除状態になっているレコード管理情報数です。
-
(d) Reserved Page information
事前割り当てページに関する情報が表示されます。Reserved Page informationは,次に示す条件をすべて満たす場合に表示されます。
-
解析対象のルートレコード型にサブページ分割が適用されていない場合
-
pddbstコマンドの-dオプションを指定した場合
出力項目のヘッダ名
出力項目
説明
Page
Used(%)
事前割り当てページの使用ページ率
↑事前割り当てページの使用ページ数÷事前割り当てページ数の合計↑の値が表示されます。
Full(%)
事前割り当てページの満杯ページ率
↑事前割り当てページの満杯ページ数÷事前割り当てページ数の合計↑の値が表示されます。
Used
事前割り当てページの使用ページ数
事前割り当てページ数です。事前割り当てページは,レコードが格納されていなくても使用ページとして扱われます。
Full
事前割り当てページの満杯ページ数
これ以上レコードを格納できない事前割り当てページ数です。
Sum
事前割り当てページ数の合計
事前割り当てページ数の合計です。
Ratio
事前割り当てページの,使用比率別ページ数
事前割り当てページ内の使用比率ごとに,次の項目が表示されます。
-
ページ数
-
事前割り当てページ数に対する比率
NonContinuous Reserved Pages
非連続に割り当てられている事前割り当てページ数
該当ファミリに割り当てられている事前割り当てページの間に,ほかのデータページが割り込んでいる回数です。
Used Page Ratio
Page
事前割り当てページの使用比率別ページ数
使用ページの使用比率ごと(10%単位)の,事前割り当てページ数です。
Ratio
事前割り当てページの合計に対する比率
事前割り当てページ数の合計に対する比率です。
小数点以下切り上げで比率を求めるため,すべての比率を合計したときに100%を超えることがあります。
格納対象レコードが空き領域に収まらない場合,そのページは満杯ページとして設定されるため,満杯ページであっても,使用率が91−100%にならないことがあります。
Total
合計値
事前割り当てページ数の合計値です。
Stored Family※
事前ページ割り当て機能が適用されているファミリの数
事前ページ割り当て機能が適用されているファミリの数です。事前割り当てページに格納されているルートレコードの数です。
Stored Children※
事前割り当てページに格納されている非ルートレコードの数
事前割り当てページに格納されている非ルートレコードの数です。
Page Change※
事前割り当てページの,ページのまたがり回数
PRIORポインタが別ページのレコードを指す,事前割り当てページの非ルートレコードの数です。
Collection Degree※
Page
事前割り当てページの,ページ内レコード集約度
↑PRIORポインタが同一ページのレコードを指す,事前割り当てページの非ルートレコードの数÷事前割り当てページの非ルートレコード数↑の値が表示されます。
PRIORポインタが同一ページのレコードを指す,レコードの比率を表示します。
なお,次の条件をすべて満たす場合は,100%と見なされます。
-
事前割り当てページの使用ページ数が1以上の場合
-
事前割り当てページの非ルートレコード数が0の場合
Segment
事前割り当てページの,セグメント内レコード集約度
↑PRIORポインタが同一セグメントのレコードを指す,事前割り当てページの非ルートレコードの数÷事前割り当てページの非ルートレコード数↑の値が表示されます。
PRIORポインタが同一セグメントのレコードを指す,レコードの比率を表示します。
なお,次の条件をすべて満たす場合は,100%と見なされます。
-
事前割り当てページの使用ページ数が1以上の場合
-
事前割り当てページの非ルートレコード数が0の場合
Del RowID※
事前割り当てページの,削除状態の管理行数
事前割り当てページのレコード管理情報のうち,レコードの削除(ERASE)によって削除状態になっているレコード管理情報数です。
-
(e) Normal SubPage information
通常のサブページに関する情報が表示されます。Normal SubPage informationは,次に示す条件をすべて満たす場合に表示されます。
-
解析対象のルートレコード型にサブページ分割が適用されている場合
-
pddbstコマンドの-dオプションを指定した場合
出力項目のヘッダ名
出力項目
説明
SubPage
Used(%)
通常のサブページの使用サブページ率
↑通常のサブページの使用サブページ数÷通常のサブページ数の合計↑の値が表示されます。
Full(%)
通常のサブページの満杯サブページ率
↑通常のサブページの満杯サブページ数÷通常のサブページ数の合計↑の値が表示されます。
Occupied(%)
通常のサブページの占有サブページ比率
↑通常のサブページの占有サブページ数÷通常のサブページの満杯サブページ数↑の値が表示されます。
Used
通常のサブページの使用サブページ数
レコードが格納されている通常のサブページの数です。
Full
通常のサブページの満杯サブページ数
次のどちらかのサブページの数が表示されます。
-
これ以上レコードを格納できない通常のサブページ数
-
占有状態の通常のサブページ数
Occupied
通常のサブページの占有サブページ数
ページ切り替えオプションにOを指定したレコードが格納されている通常のサブページの数です。
Sum
通常のサブページ数の合計
通常のサブページ数の合計です。
割り当てられているセグメント中の,通常のサブページ数の合計です。未使用サブページは,通常のサブページと見なされます。
Collect Prearranged Page
再編成による解放可能なページ数
すべてのサブページが未使用サブページである使用ページ数です。
解放可能な通常のページ数が表示されます。データ格納済みの通常のページで,使用ページ数にカウントされているが,実際にはページ内の全レコードが削除されていて,使用率が0%になっている通常のページ数が表示されます。
事前割り当てサブページは,データが格納されていない状態であっても,使用サブページとして扱われます。
Used SubPage Ratio
SubPage
通常のサブページの使用比率別サブページ数
使用サブページの使用比率ごと(10%単位)の,通常のサブページ数です。
Ratio
通常のサブページ数の合計に対する比率
通常のサブページ数の合計に対する比率です。
小数点以下切り上げで比率を求めるため,すべての比率を合計したときに100%を超えることがあります。
格納対象レコードが空き領域に収まらない場合,そのサブページは満杯サブページとして設定されるため,満杯サブページであっても,使用率が91−100%にならないことがあります。
Occupied SubPage
使用サブページの比率ごとの,占有ページ数
使用サブページの比率ごとの,占有ページ数です。
Total
合計値
次の値が表示されます。
-
通常のサブページ数の合計値
-
占有ページ数の合計値
Used SubPage Count per Page
Page Count
使用サブページ数ごとのページ数
各ページの使用サブページ数ごとに,使用ページ数が表示されます。
事前割り当てサブページがあるページについては,次の条件を満たすページを解析対象にします。
-
同一ページ内に,事前割り当てサブページと通常のサブページの,使用サブページが混在しているページ
解析対象のルートレコード型に定義されているサブページ分割数まで表示されます。
Total
合計値
上記の項目の合計値です。
Stored Family※
通常のサブページに格納されているルートレコードの数
事前ページ割り当て機能が適用されていないファミリの数です。
Stored Children※
通常のサブページに格納されている非ルートレコードの数
通常のサブページに格納されている非ルートレコードの数です。
Page Change※
通常のサブページの,ページのまたがり回数
PRIORポインタが別ページのレコードを指す,通常のサブページの非ルートレコードの数です。
サブページに格納されている場合でも,ページ単位に解析を行います。
Collection Degree※
Page
通常のサブページの,ページ内レコード集約度
↑PRIORポインタが同一ページのレコードを指す,通常のサブページの非ルートレコードの数÷通常のサブページの非ルートレコード数↑の値が表示されます。
PRIORポインタが同一ページのレコードを指す,レコードの比率を表示します。
サブページに格納されている場合でも,ページ単位に解析を行います。
なお,次の条件をすべて満たす場合は,100%と見なされます。
-
通常のサブページの使用サブページ数が1以上の場合
-
通常のサブページの非ルートレコード数が0の場合
Segment
通常のサブページの,セグメント内レコード集約度
↑PRIORポインタが同一セグメントのレコードを指す,通常のサブページの非ルートレコードの数÷通常のサブページの非ルートレコード数↑の値が表示されます。
PRIORポインタが同一セグメントのレコードを指す,レコードの比率を表示します。
なお,次の条件をすべて満たす場合は,100%と見なされます。
-
通常のサブページの使用サブページ数が1以上の場合
-
通常のサブページの非ルートレコード数が0の場合
Virtual Root Record(disuse)※
通常のサブページの,子レコードを1件も管理していない仮想ルートレコードの数
通常のサブページに格納されている仮想ルートレコードのうち,子レコードを1件も管理していない仮想ルートレコードの数です。
Logical Cleared Record※
通常のサブページの,論理的に削除状態になっている非ルートレコードの数
通常のサブページに格納されている非ルートレコードのうち,一括削除機能によって論理的に削除状態になっている非ルートレコードの数です。
Del RowID※
通常のサブページの,削除状態の管理行数
通常のサブページのレコード管理情報のうち,レコードの削除(ERASE)によって削除状態になっているレコード管理情報数です。
-
(f) Reserved SubPage information
事前割り当てサブページに関する情報が表示されます。Reserved SubPage informationは,次に示す条件をすべて満たす場合に表示されます。
-
解析対象のルートレコード型にサブページ分割が適用されている場合
-
pddbstコマンドの-dオプションを指定した場合
出力項目のヘッダ名
出力項目
説明
SubPage
Used(%)
事前割り当てサブページの使用サブページ率
↑事前割り当てサブページの使用サブページ数÷事前割り当てサブページ数の合計↑の値が表示されます。
Full(%)
事前割り当てサブページの満杯サブページ率
↑事前割り当てサブページの満杯サブページ数÷事前割り当てサブページ数の合計↑の値が表示されます。
Used
事前割り当てサブページの使用サブページ数
割り当てサブページ数です。事前割り当てサブページは,レコードが格納されていなくても使用サブページとして扱われます。
Full
事前割り当てサブページの満杯サブページ数
これ以上レコードを格納できない事前割り当てサブページ数です。
Sum
事前割り当てサブページ数の合計
事前割り当てサブページ数の合計です。割り当てられているセグメント中の,事前割り当てサブページの合計です。
NonContinuous Reserved SubPages
非連続に割り当てられている事前割り当てサブページ数
該当ファミリに割り当てられている事前割り当てサブページの間に,ほかのデータページが割り込んでいる回数です。
Used SubPage Ratio
SubPage
事前割り当てサブページの使用比率別サブページ数
使用サブページの使用比率ごと(10%単位)の事前割り当てサブページ数です。
Ratio
事前割り当てサブページの合計に対する比率
事前割り当てサブページ数の合計に対する比率です。
小数点以下切り上げで比率を求めるため,すべての比率を合計したときに100%を超えることがあります。
格納対象レコードが空き領域に収まらない場合,そのサブページは満杯サブページとして設定されるため,満杯サブページであっても,使用率が91−100%にならないことがあります。
Total
合計値
事前割り当てサブページ数の合計値です。
Stored Family※
事前ページ割り当て機能が適用されているファミリの数
事前ページ割り当て機能が適用されているファミリの数です。事前割り当てサブページに格納されているルートレコードの数です。
Stored Children※
事前割り当てサブページに格納されている非ルートレコードの数
事前割り当てサブページに格納されている非ルートレコードの数です。
Page Change※
事前割り当てサブページの,ページのまたがり回数
PRIORポインタが別ページのレコードを指す,事前割り当てサブページの非ルートレコードの数です。
サブページに格納されている場合でも,ページ単位に解析を行います。
Collection Degree※
Page
事前割り当てサブページの,ページ内レコード集約度
↑PRIORポインタが同一ページのレコードを指す,事前割り当てサブページの非ルートレコードの数÷事前割り当てサブページの非ルートレコード数↑の値が表示されます。
PRIORポインタが同一ページのレコードを指す,レコードの比率を表示します。
サブページに格納されている場合でも,ページ単位に解析を行います。
なお,次の条件をすべて満たす場合は,100%と見なされます。
-
事前割り当てサブページの使用サブページ数が1以上の場合
-
事前割り当てサブページの非ルートレコード数が0の場合
Segment
事前割り当てサブページの,セグメント内レコード集約度
↑PRIORポインタが同一セグメントのレコードを指す,事前割り当てサブページの非ルートレコードの数÷事前割り当てサブページの非ルートレコード数↑の値が表示されます。
PRIORポインタが同一セグメントのレコードを指す,レコードの比率を表示します。
なお,次の条件をすべて満たす場合は,100%と見なされます。
-
事前割り当てサブページの使用サブページ数が1以上の場合
-
事前割り当てサブページの非ルートレコード数が0の場合
Del RowID※
事前割り当てサブページの,削除状態の管理行数
事前割り当てサブページのレコード管理情報のうち,レコードの削除(ERASE)によって削除状態になっているレコード管理情報数です。
-
(3) DAT形式で解析結果を出力する場合
RDエリア単位の状態解析(論理的解析)のDAT形式での出力規則を次に示します。
-
DAT形式で出力する場合の出力規則については,マニュアル「HiRDB コマンドリファレンス」の「コマンド実行結果をDAT形式で出力する場合の規則」を参照してください。
-
RDエリアごとに,そのRDエリア内のルートレコード型につき1行表示します。
-
RDエリアの情報は,RDエリア名の昇順に表示します。
-
単位が%の項目については,小数点以下切り上げとなります。
RDエリア単位の状態解析(論理的解析)のDAT形式出力内容を次の表に示します。
項番 |
タイトルバー |
内容 |
出力形式 |
最大長(単位:バイト)※1 |
出力条件 |
---|---|---|---|---|---|
1 |
VERSION |
HiRDBのバージョンです。 |
文字列(vv-rr) |
5 |
◎ |
2 |
INF_GET_TIME |
情報取得が完了した年月日時刻です。出力対象の情報をすべて取得完了した日時です。DAT形式で出力される全行で同じ日時が出力されます。 |
文字列(yyyy/mm/dd hh:mm:ss) |
19 |
◎ |
3 |
RDAREA_NAME |
解析対象のRDエリア名です。 |
文字列 |
30 |
◎ |
4 |
SERVER |
RDエリアがあるBES名です。 |
文字列 |
8 |
◎ |
5 |
TOTAL_SEGMENT |
RDエリア内の総セグメント数です。 |
数値 |
10 |
◎ |
6 |
UNUSED_SEGMENT |
RDエリア内の未割り当てセグメント数です。 |
数値 |
10 |
◎ |
7 |
SEGMENT_SIZE |
セグメント内ページ数です。 |
数値 |
10 |
◎ |
8 |
PAGE_SIZE |
ページサイズです。 |
数値 |
10 |
◎ |
9 |
ORIGINAL_RDAREA_NAME |
オリジナルRDエリア名です。 |
文字列 |
30 |
◎※2 |
10 |
GENERATION_NUMBER |
RDエリアの世代番号です。 |
数値 |
2 |
◎※2 |
11 |
REPLICA_RDAREA_COUNT |
レプリカRDエリア数です。 |
数値 |
2 |
◎※2 |
12 |
HOLD_STATUS(HISTORY1) |
RDエリアの閉塞種別です。閉塞解除する1つ前の閉塞種別(閉塞中の場合は現在の閉塞種別)になります。
|
文字列 |
3 |
◎ |
13 |
HOLD_CODE(HISTORY1) |
RDエリアの閉塞要因コードです。閉塞解除する1つ前の閉塞要因コード(閉塞中の場合は現在の閉塞要因コード)になります。閉塞要因コードについては,マニュアル「HiRDB コマンドリファレンス」の「データベース状態解析ユティリティ(pddbst)」の「RDエリア単位の状態解析(論理的解析)」を参照してください。 |
数値 |
5 |
◎ |
14 |
HOLD_TIME(HISTORY1) |
RDエリアの閉塞時刻です。閉塞解除する1つ前の閉塞時刻(閉塞中の場合は現在の閉塞時刻)になります。 |
文字列(yyyy/mm/dd hh:mm:ss) |
19 |
◎ |
15 |
HOLD_STATUS(HISTORY2) |
RDエリアの閉塞種別です。History1の1つ前の閉塞種別になります。
|
文字列 |
3 |
◎ |
16 |
HOLD_CODE(HISTORY2) |
RDエリアの閉塞要因コードです。History1の1つ前の閉塞要因コードです。閉塞要因コードについては,マニュアル「HiRDB コマンドリファレンス」の「データベース状態解析ユティリティ(pddbst)」の「RDエリア単位の状態解析(論理的解析)」を参照してください。 |
数値 |
5 |
◎ |
17 |
HOLD_TIME(HISTORY2) |
RDエリアの閉塞時刻です。History1の1つ前の閉塞時刻です。 |
文字列(yyyy/mm/dd hh:mm:ss) |
19 |
◎ |
18 |
INF_KIND |
表示情報の種別です。
|
文字列 |
3 |
◎ |
19 |
SDB_DATABASE_KIND |
SDBデータベースの種別です。 |
文字列 |
3 |
◎ |
20 |
ROOT_RECORD_NAME |
ルートレコードのレコード型名です。 |
文字列 |
30 |
◎ |
21 |
AUTH_ID |
ルートレコード型の所有者の認可識別子です。 |
文字列 |
8 |
◎ |
22 |
SUBPAGE_NUMBER |
サブページ分割数です。 |
数値 |
2 |
◎ |
23 |
SUBPAGE_SIZE |
サブページサイズです。 |
数値 |
5 |
◎※3 |
24 |
USED_SEGMENT |
使用セグメント数です。 |
数値 |
10 |
◎ |
25 |
USED_SEGMENT_RATIO |
使用セグメント率です。(単位:%) |
数値 |
3 |
◎ |
26 |
FULL_SEGMENT |
満杯セグメント数です。 |
数値 |
10 |
◎ |
27 |
FULL_SEGMENT_RATIO |
満杯セグメント率です。(単位:%) |
数値 |
3 |
◎ |
28 |
SUM_SEGMENT |
割り当てられているセグメント数の合計です。 |
数値 |
10 |
◎ |
29 |
USED_PAGE |
使用ページ数です。 |
数値 |
10 |
◎ |
30 |
USED_PAGE_RATIO |
使用ページ率です。(単位:%) |
数値 |
3 |
◎ |
31 |
FULL_PAGE |
満杯ページ数です。 |
数値 |
10 |
◎ |
32 |
FULL_PAGE_RATIO |
満杯ページ率です。(単位:%) |
数値 |
3 |
◎ |
33 |
SUM_PAGE |
割り当てられているセグメント中のページ数の合計です。 |
数値 |
10 |
◎ |
34 |
USED_NORMAL_PAGE |
通常のページの使用ページ数です。 |
数値 |
10 |
○ |
35 |
USED_NORMAL_PAGE_RATIO |
通常のページの使用ページ率です。(単位:%) |
数値 |
3 |
○ |
36 |
FULL_NORMAL_PAGE |
通常のページの満杯ページ数です。 |
数値 |
10 |
○ |
37 |
FULL_NORMAL_PAGE_RATIO |
通常のページの満杯ページ率です。(単位:%) |
数値 |
3 |
○ |
38 |
OCCUPIED_NORMAL_PAGE |
通常のページの,占有状態のページ数です。 |
数値 |
10 |
○ |
39 |
OCCUPIED_NORMAL_PAGE_RATIO |
通常のページの,占有状態のページ率です。(単位:%) |
数値 |
3 |
○ |
40 |
SUM_NORMAL_PAGE |
割り当てられているセグメント中の通常のページ数の合計です。未使用ページは,通常のページと見なされます。 |
数値 |
10 |
○ |
41 |
USED_NORMAL_SUBPAGE |
通常のサブページの使用サブページ数です。 |
数値 |
11 |
○ |
42 |
USED_NORMAL_SUBPAGE_RATIO |
通常のサブページの使用サブページ率です。(単位:%) |
数値 |
3 |
○ |
43 |
FULL_NORMAL_SUBPAGE |
通常のサブページの満杯サブページ数です。 |
数値 |
11 |
○ |
44 |
FULL_NORMAL_SUBPAGE_RATIO |
通常のサブページの満杯サブページ率です。(単位:%) |
数値 |
3 |
○ |
45 |
OCCUPIED_NORMAL_SUBPAGE |
通常のサブページの占有状態のサブページ数です。 |
数値 |
11 |
○ |
46 |
OCCUPIED_NORMAL_SUBPAGE_RATIO |
通常のサブページの占有状態のサブページ率です。(単位:%) |
数値 |
3 |
○ |
47 |
SUM_NORMAL_SUBPAGE |
割り当てられているセグメント中の,通常のサブページ数の合計です。未使用サブページは,通常のサブページと見なされます。 |
数値 |
11 |
○ |
48 |
COLLECT_PREARRANGED_PAGE |
再編成による解放可能な通常のページ数です。 データ格納済みの通常のページで,使用ページ数にカウントされているが,実際にはページ内の全レコードが削除されていて,使用率が0%になっている通常のページ数が表示されます。 |
数値 |
10 |
○ |
49 |
STORED_NORMAL_PAGE_FAMILY |
事前ページ割り当て機能が適用されていないファミリの数です(サブページ分割機能を適用していない場合)。 |
数値 |
10 |
△ |
50 |
STORED_NORMAL_SUBPAGE_FAMILY |
事前ページ割り当て機能が適用されていないファミリの数です(サブページ分割機能を適用している場合)。 |
数値 |
11 |
△ |
51 |
NORMAL_PAGE_CHILDREN |
通常のページに格納されている非ルートレコードの数です。 |
数値 |
仮数16, 指数5 |
△ |
52 |
NORMAL_SUBPAGE_CHILDREN |
通常のサブページに格納されている非ルートレコードの数です。 |
数値 |
仮数16, 指数5 |
△ |
53 |
NORMAL_PAGE_PAGECHANGE |
通常のページに格納されている,PRIORポインタが別ページのレコードを指す非ルートレコードの数です。 |
数値 |
仮数16, 指数5 |
△ |
54 |
NORMAL_SUBPAGE_PAGECHANGE |
通常のサブページに格納されている,PRIORポインタが別ページのレコードを指す非ルートレコードの数です。 |
数値 |
仮数16, 指数5 |
△ |
55 |
NORMAL_PAGE_SAME_PAGE_RECORD_RATIO |
通常のページに格納されている,PRIORポインタが同一ページのレコードを指すレコードの比率です。 |
数値 |
3 |
△ |
56 |
NORMAL_SUBPAGE_SAME_PAGE_RECORD_RATIO |
通常のサブページに格納されている,PRIORポインタが同一ページのレコードを指すレコードの比率です。 サブページに格納されている場合でも,ページ単位に解析を行います。 |
数値 |
3 |
△ |
57 |
NORMAL_PAGE_SAME_SEGMENT_RECORD_RATIO |
通常のページに格納されている,PRIORポインタが同一セグメントのレコードを指すレコードの比率です。 |
数値 |
3 |
△ |
58 |
NORMAL_SUBPAGE_SAME_SEGMENT_RECORD_RATIO |
通常のサブページに格納されている,PRIORポインタが同一セグメントのレコードを指すレコードの比率です。 |
数値 |
3 |
△ |
59 |
NORMAL_PAGE_DISUSE_VIRTUAL_ROOT_RECORD |
通常のページに格納されている,子レコードを1件も管理していない仮想ルートレコードの数です。 |
数値 |
10 |
△ |
60 |
NORMAL_SUBPAGE_DISUSE_VIRTUAL_ROOT_RECORD |
通常のサブページに格納されている,子レコードを1件も管理していない仮想ルートレコードの数です。 |
数値 |
11 |
△ |
61 |
NORMAL_PAGE_LOGICAL_CLEARED_RECORD |
通常のページに格納されている,一括削除機能によって論理的に削除状態になっているレコードの数です。 |
数値 |
仮数16, 指数5 |
△ |
62 |
NORMAL_SUBPAGE_LOGICAL_CLEARED_RECORD |
通常のサブページに格納されている,一括削除機能によって論理的に削除状態になっているレコードの数です。 |
数値 |
仮数16, 指数5 |
△ |
63 |
RATIO0_NORMAL_PAGE |
使用率が0%の通常のページ数です。 |
数値 |
10 |
○ |
64 |
RATIO0_NORMAL_PAGE_RATIO |
使用率が0%の通常のページの割合です。(単位:%) 小数点以下切り上げで比率を求めるため,RATIO0_NORMAL_PAGE_RATIO〜RATIO10_NORMAL_PAGE_RATIOの比率を合計したときに100%を超えることがあります。 |
数値 |
3 |
○ |
65 |
RATIO0_OCCUPIED_PAGE |
使用率が0%の通常のページのうち,占有状態のページ数です。 |
数値 |
10 |
○ |
66 |
RATIO1_NORMAL_PAGE |
使用率が1〜10%の通常のページ数です。 |
数値 |
10 |
○ |
67 |
RATIO1_NORMAL_PAGE_RATIO |
使用率が1〜10%の通常のページの割合です。(単位:%) |
数値 |
3 |
○ |
68 |
RATIO1_OCCUPIED_PAGE |
使用率が1〜10%の通常のページのうち,占有状態のページ数です。 |
数値 |
10 |
○ |
69 |
RATIO2_NORMAL_PAGE |
使用率が11〜20%の通常のページ数です。 |
数値 |
10 |
○ |
70 |
RATIO2_NORMAL_PAGE_RATIO |
使用率が11〜20%の通常のページの割合です。(単位:%) |
数値 |
3 |
○ |
71 |
RATIO2_OCCUPIED_PAGE |
使用率が11〜20%の通常のページのうち,占有状態のページ数です。 |
数値 |
10 |
○ |
72 |
RATIO3_NORMAL_PAGE |
使用率が21〜30%の通常のページ数です。 |
数値 |
10 |
○ |
73 |
RATIO3_NORMAL_PAGE_RATIO |
使用率が21〜30%の通常のページの割合です。(単位:%) |
数値 |
3 |
○ |
74 |
RATIO3_OCCUPIED_PAGE |
使用率が21〜30%の通常のページのうち,占有状態のページ数です。 |
数値 |
10 |
○ |
75 |
RATIO4_NORMAL_PAGE |
使用率が31〜40%の通常のページ数です。 |
数値 |
10 |
○ |
76 |
RATIO4_NORMAL_PAGE_RATIO |
使用率が31〜40%の通常のページの割合です。(単位:%) |
数値 |
3 |
○ |
77 |
RATIO4_OCCUPIED_PAGE |
使用率が31〜40%の通常のページのうち,占有状態のページ数です。 |
数値 |
10 |
○ |
78 |
RATIO5_NORMAL_PAGE |
使用率が41〜50%の通常のページ数です。 |
数値 |
10 |
○ |
79 |
RATIO5_NORMAL_PAGE_RATIO |
使用率が41〜50%の通常のページの割合です。(単位:%) |
数値 |
3 |
○ |
80 |
RATIO5_OCCUPIED_PAGE |
使用率が41〜50%の通常のページのうち,占有状態のページ数です。 |
数値 |
10 |
○ |
81 |
RATIO6_NORMAL_PAGE |
使用率が51〜60%の通常のページ数です。 |
数値 |
10 |
○ |
82 |
RATIO6_NORMAL_PAGE_RATIO |
使用率が51〜60%の通常のページの割合です。(単位:%) |
数値 |
3 |
○ |
83 |
RATIO6_OCCUPIED_PAGE |
使用率が51〜60%の通常のページのうち,占有状態のページ数です。 |
数値 |
10 |
○ |
84 |
RATIO7_NORMAL_PAGE |
使用率が61〜70%の通常のページ数です。 |
数値 |
10 |
○ |
85 |
RATIO7_NORMAL_PAGE_RATIO |
使用率が61〜70%の通常のページの割合です。(単位:%) |
数値 |
3 |
○ |
86 |
RATIO7_OCCUPIED_PAGE |
使用率が61〜70%の通常のページのうち,占有状態のページ数です。 |
数値 |
10 |
○ |
87 |
RATIO8_NORMAL_PAGE |
使用率が71〜80%の通常のページ数です。 |
数値 |
10 |
○ |
88 |
RATIO8_NORMAL_PAGE_RATIO |
使用率が71〜80%の通常のページの割合です。(単位:%) |
数値 |
3 |
○ |
89 |
RATIO8_OCCUPIED_PAGE |
使用率が71〜80%の通常のページのうち,占有状態のページ数です。 |
数値 |
10 |
○ |
90 |
RATIO9_NORMAL_PAGE |
使用率が81〜90%の通常のページ数です。 |
数値 |
10 |
○ |
91 |
RATIO9_NORMAL_PAGE_RATIO |
使用率が81〜90%の通常のページの割合です。(単位:%) |
数値 |
3 |
○ |
92 |
RATIO9_OCCUPIED_PAGE |
使用率が81〜90%の通常のページのうち,占有状態のページ数です。 |
数値 |
10 |
○ |
93 |
RATIO10_NORMAL_PAGE |
使用率が91〜100%の通常のページ数です。 格納対象レコードが空き領域に収まらない場合,そのページは満杯ページとして設定されるため,満杯ページであっても,使用率が91〜100%にならないことがあります。 |
数値 |
10 |
○ |
94 |
RATIO10_NORMAL_PAGE_RATIO |
使用率が91〜100%の通常のページの割合です。(単位:%) |
数値 |
3 |
○ |
95 |
RATIO10_OCCUPIED_PAGE |
使用率が91〜100%の通常のページのうち,占有状態のページ数です。 |
数値 |
10 |
○ |
96 |
TOTAL_NORMAL_PAGE |
通常のページの,使用率別の使用ページ数の合計です。 |
数値 |
10 |
○ |
97 |
TOTAL_OCCUPIED_PAGE |
通常のページの,使用率別の占有状態のページ数の合計です。 |
数値 |
10 |
○ |
98 |
RATIO0_NORMAL_SUBPAGE |
使用率が0%の通常のサブページ数です。 |
数値 |
11 |
○ |
99 |
RATIO0_NORMAL_SUBPAGE_RATIO |
使用率が0%の通常のサブページの割合です。(単位:%) 小数点以下切り上げで比率を求めるため,RATIO0_NORMAL_SUBPAGE_RATIO〜RATIO10_NORMAL_SUBPAGE_RATIOの比率を合計したときに100%を超えることがあります。 |
数値 |
3 |
○ |
100 |
RATIO0_OCCUPIED_SUBPAGE |
使用率が0%の通常のサブページのうち,占有状態のサブページ数です。 |
数値 |
11 |
○ |
101 |
RATIO1_NORMAL_SUBPAGE |
使用率が1〜10%の通常のサブページ数です。 |
数値 |
11 |
○ |
102 |
RATIO1_NORMAL_SUBPAGE_RATIO |
使用率が1〜10%の通常のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
103 |
RATIO1_OCCUPIED_SUBPAGE |
使用率が1〜10%の通常のサブページのうち,占有状態のサブページ数です。 |
数値 |
11 |
○ |
104 |
RATIO2_NORMAL_SUBPAGE |
使用率が11〜20%の通常のサブページ数です。 |
数値 |
11 |
○ |
105 |
RATIO2_NORMAL_SUBPAGE_RATIO |
使用率が11〜20%の通常のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
106 |
RATIO2_OCCUPIED_SUBPAGE |
使用率が11〜20%の通常のサブページのうち,占有状態のサブページ数です。 |
数値 |
11 |
○ |
107 |
RATIO3_NORMAL_SUBPAGE |
使用率が21〜30%の通常のサブページ数です。 |
数値 |
11 |
○ |
108 |
RATIO3_NORMAL_SUBPAGE_RATIO |
使用率が21〜30%の通常のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
109 |
RATIO3_OCCUPIED_SUBPAGE |
使用率が21〜30%の通常のサブページのうち,占有状態のサブページ数です。 |
数値 |
11 |
○ |
110 |
RATIO4_NORMAL_SUBPAGE |
使用率が31〜40%の通常のサブページ数です。 |
数値 |
11 |
○ |
111 |
RATIO4_NORMAL_SUBPAGE_RATIO |
使用率21〜30%の通常のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
112 |
RATIO4_OCCUPIED_SUBPAGE |
使用率が31〜40%の通常のサブページのうち,占有状態のサブページ数です。 |
数値 |
11 |
○ |
113 |
RATIO5_NORMAL_SUBPAGE |
使用率が41〜50%の通常のサブページ数です。 |
数値 |
11 |
○ |
114 |
RATIO5_NORMAL_SUBPAGE_RATIO |
使用率が41〜50%の通常のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
115 |
RATIO5_OCCUPIED_SUBPAGE |
使用率が41〜50%の通常のサブページのうち,占有状態のサブページ数です。 |
数値 |
11 |
○ |
116 |
RATIO6_NORMAL_SUBPAGE |
使用率が51〜60%の通常のサブページ数です。 |
数値 |
11 |
○ |
117 |
RATIO6_NORMAL_SUBPAGE_RATIO |
使用率が51〜60%の通常のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
118 |
RATIO6_OCCUPIED_SUBPAGE |
使用率が51〜60%の通常のサブページのうち,占有状態のサブページ数です。 |
数値 |
11 |
○ |
119 |
RATIO7_NORMAL_SUBPAGE |
使用率が61〜70%の通常のサブページ数です。 |
数値 |
11 |
○ |
120 |
RATIO7_NORMAL_SUBPAGE_RATIO |
使用率が61〜70%の通常のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
121 |
RATIO7_OCCUPIED_SUBPAGE |
使用率が61〜70%の通常のサブページのうち,占有状態のサブページ数です。 |
数値 |
11 |
○ |
122 |
RATIO8_NORMAL_SUBPAGE |
使用率が71〜80%の通常のサブページ数です。 |
数値 |
11 |
○ |
123 |
RATIO8_NORMAL_SUBPAGE_RATIO |
使用率が71〜80%の通常のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
124 |
RATIO8_OCCUPIED_SUBPAGE |
使用率が71〜80%の通常のサブページのうち,占有状態のサブページ数です。 |
数値 |
11 |
○ |
125 |
RATIO9_NORMAL_SUBPAGE |
使用率が81〜90%の通常のサブページ数です。 |
数値 |
11 |
○ |
126 |
RATIO9_NORMAL_SUBPAGE_RATIO |
使用率が81〜90%の通常のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
127 |
RATIO9_OCCUPIED_SUBPAGE |
使用率が81〜90%の通常のサブページのうち,占有状態のサブページ数です。 |
数値 |
11 |
○ |
128 |
RATIO10_NORMAL_SUBPAGE |
使用率が91〜100%の通常のサブページ数です。 格納対象レコードが空き領域に収まらない場合,そのサブページは満杯サブページとして設定されるため,満杯サブページであっても,使用率が91〜100%にならないことがあります。 |
数値 |
11 |
○ |
129 |
RATIO10_NORMAL_SUBPAGE_RATIO |
使用率が91〜100%の通常のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
130 |
RATIO10_OCCUPIED_SUBPAGE |
使用率が91〜100%の通常のサブページのうち,占有状態のサブページ数です。 |
数値 |
11 |
○ |
131 |
TOTAL_NORMAL_SUBPAGE |
通常のサブページの,使用率別の使用サブページ数の合計です。 |
数値 |
11 |
○ |
132 |
TOTAL_OCCUPIED_SUBPAGE |
通常のサブページの,使用率別の占有状態のサブページ数の合計です。 |
数値 |
11 |
○ |
133 |
NORMAL_PAGE_DEL_ROWID |
通常のページの,レコードの削除状態の管理行数です。 |
数値 |
仮数16, 指数5 |
△ |
134 |
NORMAL_SUBPAGE_DEL_ROWID |
通常のサブページの,レコードの削除状態の管理行数です。 |
数値 |
仮数16, 指数5 |
△ |
135 |
USE0_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページを使用していない通常のページ数です。※4 |
数値 |
10 |
○ |
136 |
USE1_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,1サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
137 |
USE2_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,2サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
138 |
USE3_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,3サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
139 |
USE4_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,4サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
140 |
USE5_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,5サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
141 |
USE6_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,6サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
142 |
USE7_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,7サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
143 |
USE8_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,8サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
144 |
USE9_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,9サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
145 |
USE10_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,10サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
146 |
USE11_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,11サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
147 |
USE12_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,12サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
148 |
USE13_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,13サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
149 |
USE14_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,14サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
150 |
USE15_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,15サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
151 |
USE16_SUBPAGE_PER_NORMAL_PAGE |
ページ内のサブページのうち,16サブページを使用している通常のページ数です。※4 |
数値 |
10 |
○ |
152 |
TOTAL_NORMAL_PAGE_HAVING_SUBPAGE |
サブページを持つ通常のページの,使用ページの合計です。 |
数値 |
10 |
○ |
153 |
USED_RESERVED_PAGE |
事前割り当てページの使用ページ数です。 |
数値 |
10 |
○ |
154 |
USED_RESERVED_PAGE_RATIO |
事前割り当てページの使用ページ率です。(単位:%) |
数値 |
3 |
○ |
155 |
FULL_RESERVED_PAGE |
事前割り当てページの満杯ページ数です。 |
数値 |
10 |
○ |
156 |
FULL_RESERVED_PAGE_RATIO |
事前割り当てページの満杯ページ率です。(単位:%) |
数値 |
3 |
○ |
157 |
USED_RESERVED_SUBPAGE |
事前割り当てサブページの使用サブページ数です。 |
数値 |
11 |
○ |
158 |
USED_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページの使用サブページ率です。(単位:%) |
数値 |
3 |
○ |
159 |
FULL_RESERVED_SUBPAGE |
事前割り当てサブページの満杯サブページ数です。 |
数値 |
11 |
○ |
160 |
FULL_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページの満杯サブページ率です。(単位:%) |
数値 |
3 |
○ |
161 |
SUM_RESERVED_PAGE |
割り当てられているセグメント中の,事前割り当てページの合計です。 |
数値 |
10 |
○ |
162 |
SUM_RESERVED_SUBPAGE |
割り当てられているセグメント中の,事前割り当てサブページの合計です。 |
数値 |
11 |
○ |
163 |
RESERVED_PAGE_FAMILY |
事前ページ割り当て機能が適用されているファミリの数です(サブページ分割機能を適用していない場合)。 |
数値 |
10 |
△ |
164 |
RESERVED_SUBPAGE_FAMILY |
事前ページ割り当て機能が適用されているファミリの数です(サブページ分割機能を適用している場合)。 |
数値 |
11 |
△ |
165 |
RESERVED_PAGE_CHILDREN |
事前割り当てページに格納されている非ルートレコードの数です。 |
数値 |
仮数16, 指数5 |
△ |
166 |
RESERVED_SUBPAGE_CHILDREN |
事前割り当てサブページに格納されている非ルートレコードの数です。 |
数値 |
仮数16, 指数5 |
△ |
167 |
NONCONTINUOUS_RESERVED_PAGES |
非連続に割り当てられている事前割り当てページ数です。 |
数値 |
10 |
○ |
168 |
NONCONTINUOUS_RESERVED_SUBPAGES |
非連続に割り当てられている事前割り当てサブページ数です。 |
数値 |
11 |
○ |
169 |
RESERVED_PAGE_PAGECHANGE |
事前割り当てページに格納されている非ルートレコードのうち,PRIORポインタが別ページのレコードを指す非ルートレコードの数です。 |
数値 |
仮数16, 指数5 |
△ |
170 |
RESERVED_SUBPAGE_PAGECHANGE |
事前割り当てサブページに格納されているレコードのうち,PRIORポインタが別ページのレコードを指すレコードの数です。 サブページに格納されている場合でも,ページ単位に解析を行います。 |
数値 |
仮数16, 指数5 |
△ |
171 |
RESERVED_PAGE_SAME_PAGE_RECORD_RATIO |
事前割り当てページに格納されているレコードのうち,PRIORポインタが同一ページのレコードを指すレコードの比率です。 |
数値 |
3 |
△ |
172 |
RESERVED_SUBPAGE_SAME_PAGE_RECORD_RATIO |
事前割り当てサブページに格納されているレコードのうち,PRIORポインタが同一ページのレコードを指すレコードの比率です。 サブページに格納されている場合でも,ページ単位に解析を行います。 |
数値 |
3 |
△ |
173 |
RESERVED_PAGE_SAME_SEGMENT_RECORD_RATIO |
事前割り当てページに格納されているレコードのうち,PRIORポインタが同一セグメントのレコードを指すレコードの比率です。 |
数値 |
3 |
△ |
174 |
RESERVED_SUBPAGE_SAME_SEGMENT_RECORD_RATIO |
事前割り当てサブページに格納されているレコードのうち,PRIORポインタが同一セグメントのレコードを指すレコードの比率です。 |
数値 |
3 |
△ |
175 |
RATIO0_RESERVED_PAGE |
事前割り当てページで,使用率が0%のページ数です。 |
数値 |
10 |
○ |
176 |
RATIO0_RESERVED_PAGE_RATIO |
事前割り当てページで,使用率が0%のページの割合です。(単位:%) 小数点以下切り上げで比率を求めるため,RATIO0_RESERVED_PAGE_RATIO〜RATIO10_RESERVED_PAGE_RATIOの比率を合計したときに100%を超えることがあります。 |
数値 |
3 |
○ |
177 |
RATIO1_RESERVED_PAGE |
事前割り当てページで,使用率が1〜10%のページ数です。 |
数値 |
10 |
○ |
178 |
RATIO1_RESERVED_PAGE_RATIO |
事前割り当てページで,使用率が1〜10%のページの割合です。(単位:%) |
数値 |
3 |
○ |
179 |
RATIO2_RESERVED_PAGE |
事前割り当てページで,使用率が11〜20%のページ数です。 |
数値 |
10 |
○ |
180 |
RATIO2_RESERVED_PAGE_RATIO |
事前割り当てページで,使用率が11〜20%のページの割合です。(単位:%) |
数値 |
3 |
○ |
181 |
RATIO3_RESERVED_PAGE |
事前割り当てページで,使用率が21〜30%のページ数です。 |
数値 |
10 |
○ |
182 |
RATIO3_RESERVED_PAGE_RATIO |
事前割り当てページで,使用率が21〜30%のページの割合です。(単位:%) |
数値 |
3 |
○ |
183 |
RATIO4_RESERVED_PAGE |
事前割り当てページで,使用率が31〜40%のページ数です。 |
数値 |
10 |
○ |
184 |
RATIO4_RESERVED_PAGE_RATIO |
事前割り当てページで,使用率が31〜40%のページの割合です。(単位:%) |
数値 |
3 |
○ |
185 |
RATIO5_RESERVED_PAGE |
事前割り当てページで,使用率が41〜50%のページ数です。 |
数値 |
10 |
○ |
186 |
RATIO5_RESERVED_PAGE_RATIO |
事前割り当てページで,使用率が41〜50%のページの割合です。(単位:%) |
数値 |
3 |
○ |
187 |
RATIO6_RESERVED_PAGE |
事前割り当てページで,使用率が51〜60%のページ数です。 |
数値 |
10 |
○ |
188 |
RATIO6_RESERVED_PAGE_RATIO |
事前割り当てページで,使用率が51〜60%のページの割合です。(単位:%) |
数値 |
3 |
○ |
189 |
RATIO7_RESERVED_PAGE |
事前割り当てページで,使用率が61〜70%のページ数です。 |
数値 |
10 |
○ |
190 |
RATIO7_RESERVED_PAGE_RATIO |
事前割り当てページで,使用率が61〜70%のページの割合です。(単位:%) |
数値 |
3 |
○ |
191 |
RATIO8_RESERVED_PAGE |
事前割り当てページで,使用率が71〜80%のページ数です。 |
数値 |
10 |
○ |
192 |
RATIO8_RESERVED_PAGE_RATIO |
事前割り当てページで,使用率が71〜80%のページの割合です。(単位:%) |
数値 |
3 |
○ |
193 |
RATIO9_RESERVED_PAGE |
事前割り当てページで,使用率が81〜90%のページ数です。 |
数値 |
10 |
○ |
194 |
RATIO9_RESERVED_PAGE_RATIO |
事前割り当てページで,使用率が81〜90%のページの割合です。(単位:%) |
数値 |
3 |
○ |
195 |
RATIO10_RESERVED_PAGE |
事前割り当てページで,使用率が91〜100%のページ数です。 |
数値 |
10 |
○ |
196 |
RATIO10_RESERVED_PAGE_RATIO |
事前割り当てページで,使用率が91〜100%のページの割合です。(単位:%) 格納対象レコードが空き領域に収まらない場合,そのページは満杯ページとして設定されるため,満杯ページであっても,使用率が91〜100%にならないことがあります。 |
数値 |
3 |
○ |
197 |
TOTAL_RESERVED_PAGE |
事前割り当てページの,使用率別の使用ページ数の合計です。 |
数値 |
10 |
○ |
198 |
RATIO0_RESERVED_SUBPAGE |
事前割り当てサブページで,使用率が0%のサブページ数です。 |
数値 |
11 |
○ |
199 |
RATIO0_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページで,使用率が0%のサブページの割合です。(単位:%) 小数点以下切り上げで比率を求めるため,RATIO0_RESERVED_SUBPAGE_RATIO〜RATIO10_RESERVED_SUBPAGE_RATIOの比率を合計したときに100%を超えることがあります。 |
数値 |
3 |
○ |
200 |
RATIO1_RESERVED_SUBPAGE |
事前割り当てサブページで,使用率が1〜10%のサブページ数です。 |
数値 |
11 |
○ |
201 |
RATIO1_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページで,使用率が1〜10%のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
202 |
RATIO2_RESERVED_SUBPAGE |
事前割り当てサブページで,使用率が11〜20%のサブページ数です。 |
数値 |
11 |
○ |
203 |
RATIO2_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページで,使用率が11〜20%のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
204 |
RATIO3_RESERVED_SUBPAGE |
事前割り当てサブページで,使用率が21〜30%のサブページ数です。 |
数値 |
11 |
○ |
205 |
RATIO3_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページで,使用率が21〜30%のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
206 |
RATIO4_RESERVED_SUBPAGE |
事前割り当てサブページで,使用率が31〜40%のサブページ数です。 |
数値 |
11 |
○ |
207 |
RATIO4_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページで,使用率が31〜40%のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
208 |
RATIO5_RESERVED_SUBPAGE |
事前割り当てサブページで,使用率が41〜50%のサブページ数です。 |
数値 |
11 |
○ |
209 |
RATIO5_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページで,使用率が41〜50%のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
210 |
RATIO6_RESERVED_SUBPAGE |
事前割り当てサブページで,使用率が51〜60%のサブページ数です。 |
数値 |
11 |
○ |
211 |
RATIO6_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページで,使用率が51〜60%のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
212 |
RATIO7_RESERVED_SUBPAGE |
事前割り当てサブページで,使用率が61〜70%のサブページ数です。 |
数値 |
11 |
○ |
213 |
RATIO7_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページで,使用率が61〜70%のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
214 |
RATIO8_RESERVED_SUBPAGE |
事前割り当てサブページで,使用率が71〜80%のサブページ数です。 |
数値 |
11 |
○ |
215 |
RATIO8_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページで,使用率が71〜80%のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
216 |
RATIO9_RESERVED_SUBPAGE |
事前割り当てサブページで,使用率が81〜90%のサブページ数です。 |
数値 |
11 |
○ |
217 |
RATIO9_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページで,使用率が81〜90%のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
218 |
RATIO10_RESERVED_SUBPAGE |
事前割り当てサブページで,使用率が91〜100%のサブページ数です。 格納対象レコードが空き領域に収まらない場合,そのサブページは満杯サブページとして設定されるため,満杯サブページであっても,使用率が91〜100%にならないことがあります。 |
数値 |
11 |
○ |
219 |
RATIO10_RESERVED_SUBPAGE_RATIO |
事前割り当てサブページで,使用率が91〜100%のサブページの割合です。(単位:%) |
数値 |
3 |
○ |
220 |
TOTAL_RESERVED_SUBPAGE |
事前割り当てサブページの,使用率別の使用サブページ数の合計です。 |
数値 |
11 |
○ |
221 |
RESERVED_PAGE_DEL_ROWID |
事前割り当てページの,レコードの削除状態の管理行数です。 |
数値 |
仮数16, 指数5 |
△ |
222 |
RESERVED_SUBPAGE_DEL_ROWID |
事前割り当てサブページの,レコードの削除状態の管理行数です。 |
数値 |
仮数16, 指数5 |
△ |
- (凡例)
-
◎:pddbstコマンドの-dオプションの指定に関係なく出力されます。
○:pddbstコマンドの-dオプションを指定した場合に出力されます。
△:pddbstコマンドの-dオプションおよび-zオプションを指定した場合に出力されます。
- 注
-
-
出力データがない場合は空要素となります。
-
単位が%の項目については,小数点以下切り上げとなります。
-
- 注※1
-
出力形式が文字列の場合," "で囲んで表示します。最大長の値には," "を含みません。
- 注※2
-
HiRDB Staticizer Optionがインストールされていない場合,空要素が出力されます。
- 注※3
-
サブページ分割を適用していない場合は,0が出力されます。
- 注※4
-
-
事前割り当てサブページがあるページについては,同一ページ内に事前割り当てサブページと通常のサブページの,使用サブページが混在しているページを解析対象にします。
-
ルートレコード型に定義されているサブページ分割数以降は,0が表示されます。
-
(4) 解析結果の分析
(a) ページの割り当て状態による分析
解析結果に出力された総未使用ページ比率が,SDBデータベースの定義時に指定したセグメント内の空きページ比率とかい離している場合は,SDBデータベースのデータが次のどちらかの状態であると考えられます。
-
レコードを繰り返し格納したため,未使用ページが少なくなっている。
-
データの削除を繰り返したため,空きページが多くなっている。
このような場合は,必要に応じてルートレコード型が格納されているRDエリアを拡張したあとに,SDBデータベースを再編成することで,ページの割り当て状態の乱れを修正できます。
(b) 詳細情報による分析
RDエリア単位の状態解析(論理的解析)の解析結果から,次の表のように分析できます。
項番 |
出力項目 |
分析内容 |
---|---|---|
1 |
通常のページの使用比率別ページ数(Normal Page informationのUsed Page Ratio) |
|
2 |
通常のサブページの使用比率別サブページ数(Normal SubPage informationのUsed SubPage Ratio) |
|
3 |
事前割り当てページの使用比率別ページ数(Reserved Page informationのUsed Page Ratio) |
|
4 |
事前割り当てサブページの使用比率別サブページ数(Reserved SubPage informationのUsed SubPage Ratio) |
|
5 |
使用サブページ数ごとのページ数(Normal SubPage informationのUsed SubPage Count per Page) |
|
6 |
再編成による解放可能なページ数(Normal Page informationまたはNormal SubPage informationのCollect Prearranged Page) |
|
7 |
削除状態の管理行数(各informationのDel RowID) |
|
8 |
レコード集約度(各informationのCollection Degree) |
見積もり値と比較した結果,次のどちらかの状態になっている場合は,SDBデータベースの再編成が必要です。見積もり値の見積もり方法については,「(5) レコードの集約度の見積もり方法」を参照してください。
|
9 |
非連続に割り当てられている事前割り当て(サブ)ページ数(Reserved Page informationのNonContinuous Reserved PagesまたはReserved SubPage informationのNonContinuous Reserved SubPages) |
|
10 |
子レコードを1件も管理していない仮想ルートレコードの数(Normal Page informationまたはNormal SubPage informationのVirtual Root Record(disuse)) |
|
11 |
論理的に削除状態になっている非ルートレコードの数(Normal Page informationまたはNormal SubPage informationのLogical Cleared Record) |
|
レコード格納用RDエリアの状態解析結果と対策を次の表に示します。
RDエリア内の状態 |
対策 |
||
---|---|---|---|
ページ |
空きページ |
多い |
SDBデータベースを定義したときのセグメント内の空きページ比率が大き過ぎます。または,レコードの削除によって,空きページができています。SDBデータベースの再編成が必要です。 |
少ない |
RDエリア内に空きセグメントが少ない場合は,RDエリアの拡張が必要です。 サブページ分割機能適用時,または事前ページ割り当て機能適用時には,pddbstコマンドの実行時に-dオプションを指定して,詳細情報を解析することを推奨します。 |
(5) レコードの集約度の見積もり方法
レコードの集約度について,データベース状態解析ユティリティ(pddbst)による解析結果(実態値)と,見積もった値を比較した結果,両方の値にかい離がある場合,基本的にはSDBデータベースの再編成の効果が見込めます。そのため,解析結果の値と比較するために,事前に見積もりの値を算出しておく必要があります。
なお,事前割り当て(サブ)ページと通常(サブ)ページでは,再編成契機を判断する基準が異なるため,各項目をそれぞれ見積もってください。レコードの集約度の見積もり方法を以降で説明します。
(a) 使用中ページ数,使用中サブページ数
-
事前割り当てページまたは事前割り当てサブページ
「3.5.5(3) 事前割り当てページ数または事前割り当てサブページ数の算出【4V FMB】」を参照して,事前ページ割り当て機能を適用する全ファミリ分の事前割り当てページ数または事前割り当てサブページ数を求めてください。
-
通常のページまたは通常のサブページ
「3.5.5(4) 平均的なファミリが使用するページ数またはサブページ数の算出」を参照して,事前ページ割り当て機能を適用しない全ファミリ分のページ数またはサブページ数を求めてください。
(b) ページの跨り回数
レコード間ポインタを辿って検索を行う際,なるべくページ替わりが発生しない方がアクセス性能が良くなります。したがって,1ファミリに着目した場合,最も理想的なページ跨り回数は,「当該ファミリによる使用ページ数−1」になります。

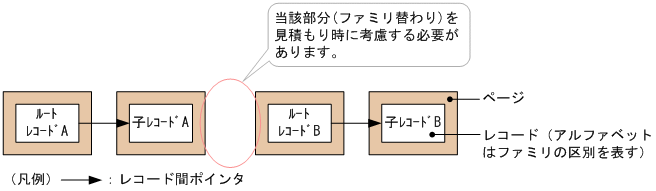

ただし,見積もり時には,単純に「使用中ページ数−1」とするのではなく,次の理由によって,ファミリ間のページ替わり回数分を考慮する必要があります。
-
1RDエリアに対して複数のファミリを格納することができる。
-
ページおよびサブページを異なるファミリで共有しない。
-
異なるファミリ間はポインタによって接続されない。
- ■サブページ分割を適用していない場合
-
-
事前割り当てページ
ページ跨り回数の見積もり=
(レコードが格納されている事前割り当てページ数−1)
−(事前割り当てページを使用しているファミリ数−1)※
-
通常ページ
ページ跨り回数の見積もり=
(通常ページの使用ページ数−1)
−(事前割り当てページを使用していないファミリ数−1)※
注※ ファミリ間のページ替わり回数です。
-
- ■サブページ分割を適用している場合
-

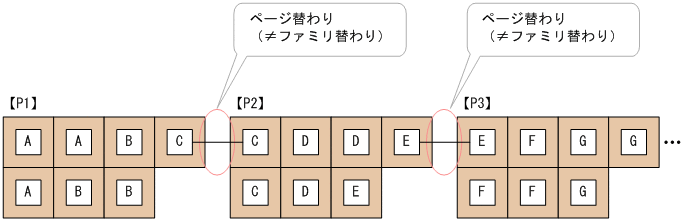

サブページ分割の適用時には,異なるファミリを同一ページ(異なるサブページ)に格納することがあるため,ファミリ替わりのタイミングとして次の2つのパターンがあります。
-
ページ内の全サブページを使い切った上でファミリが切り替わる。
-
ページの途中でファミリが切り替わる。
サブページ分割を適用していないときのように,ファミリの切り替わりとページの切り替わりが必ずしも一致しないため,見積もり式を共通化することはできません。そのため,サブページ分割の適用時には,平均ファミリサイズ(平均的なファミリが使用するページまたはサブページ数)を基に,ページ跨り発生比率を求めた上で,当該比率と使用中ページ数からページ跨り回数を見積もってください。
なお,平均ファミリサイズの単位は,サブページ分割を適用していないときはページとなり,サブページ分割を適用しているときはサブページとなります。
平均ファミリサイズ(平均的なファミリが使用するページまたはサブページ数)の見積もり方法については,「3.5.5(4) 平均的なファミリが使用するページ数またはサブページ数の算出」を参照してください。
-
-
事前割り当てサブページ
ページ跨り回数の見積もり=
(レコードが格納されている事前割り当てサブページ数÷サブページ分割数)
×ページ跨り発生比率
ページ跨り発生比率※=(A−1)÷A
A=↑B÷サブページ分割数↑
B=最小公倍数(事前割り当てサブページを使用するファミリの平均ファミリサイズ,サブページ分割数)
注※ ページ跨り(ファミリ替わり≠ページ替わり)が,Aページごとに「A−1」回発生します。
-
通常サブページ
ページ跨り回数の見積もり=
(通常サブページの使用サブページ数÷サブページ分割数)
×ページ跨り発生比率
ページ跨り発生比率※=(C−1)÷C
C=↑D÷サブページ分割数↑
D=最小公倍数(事前割り当てサブページを使用しないファミリの平均ファミリサイズ,サブページ分割数)
注※ ページ跨り(ファミリ替わり≠ページ替わり)が,Cページごとに「C−1」回発生します。
計算例を次に示します。
- (例)
-
-
データベース状態解析ユティリティによる解析結果
使用中ページ数:100
-
事前準備による見積もり結果
サブページ分割数:7
平均ファミリサイズ:3サブページ
-
ページ跨り回数の見積もり
α=↑最小公倍数(平均ファミリサイズ,サブページ分割数)÷サブページ分割数↑
=↑21÷7↑
=3
ページ跨り発生比率=(α−1)÷α
=(3−1)÷3
=2÷3
したがって,平均ファミリサイズのファミリを順次格納していくと,3ページ当たり,ページ跨りが2回発生します。
ページ跨り回数の見積もり=(100×2)÷3=66
なお,次のケースでは,実際のページ跨り回数との間で誤差が発生することがあります。
-
SDBデータベースの実際の格納状況で,各ファミリのサイズに幅がある場合
-
各ファミリに割り当てた事前割り当てサブページ数に幅がある場合
-
(c) ページ内のレコード集約度
PRIORポインタが同一ページのレコードを指しているレコードの比率を表す「ページ内のレコード集約度」は,「(b) ページの跨り回数」の見積もり結果を利用することによって見積もることができます。
なお,この見積もり式では,すべてのレコードを対象としてレコード集約度を見積もるため,ページ切り替えオプションに'O'や'C'を指定したレコードが多い場合,SDBデータベースを設計したときのとおりに格納されたとしても,見積もり結果の値が低くなることがあります。
- ページ内のレコード集約度の見積もり=
-
PRIORポインタが同一ページのレコードを指しているレコード数
÷格納レコードの合計数
PRIORポインタが同一ページのレコードを指しているレコード数
=格納レコードの合計数−ページの跨り回数
(d) セグメント内のレコード集約度
レコード間ポインタを辿って検索を行う際,なるべくセグメント替わりが発生しない方がアクセス性能が良くなります。そのため,SDBデータベースの設計時にセグメントサイズを「平均的なファミリの使用ページ数」と同じにすることを推奨しています。
したがって,最も理想的なセグメント内のレコード集約度は100%になります。
ただし,前述のとおり,セグメントサイズは平均なファミリの使用ページ数を基に設計するため,各ファミリの使用ページ数に幅がある場合,セグメント内のレコード集約度が必ずしも100%にならないことがあります。
