3.5.4　システム用RDエリアの容量の見積もり

a×b×1.3＋c×125＋1,600,000　（単位：バイト）

(a)　表の格納ページ数の計算方法

表の格納ページ数（単位：ページ）は，計算式1〜計算式4の総和に，HiRDB/SDが使用するHiRDBのディクショナリ表の格納ページ数を加算して求めます。

HiRDBのディクショナリ表の格納ページ数については，マニュアル「HiRDB システム導入・設計ガイド」の「通常のデータディクショナリ用RDエリアの容量の見積もり」の「表の格納ページ数の計算方法」を参照してください。ただし，SQL_RDAREAS表およびSQL_AUDIT_REGULARIZE表については，次の表に示す計算式を使用してください。

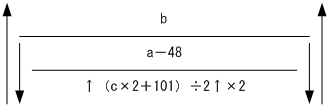

表3‒23　SQL_RDAREAS表の格納ページ数

ディクショナリ表名	計算式
SQL_RDAREAS

表3‒24　SQL_AUDIT_REGULARIZE表の格納ページ数

ディクショナリ表名	計算式
SQL_AUDIT_REGULARIZE

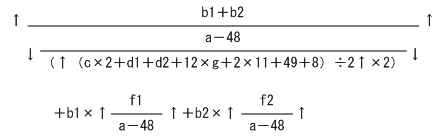

表3‒25　計算式1

ディクショナリ表名	計算式
SQL_SDB_DB
SQL_SDB_DB_VIEW
SQL_SDB_STORAGE_DB
SQL_SDB_NAME_CODE
SQL_SDB_DIR

変数の説明

• a：データディクショナリ用RDエリアのページ長（バイト）

• b1：SDBデータベース定義の総数（個）

• b2：SDBデータベースビュー定義の総数（個）

• b3：SDBデータベース格納定義の総数（個）

• c：認可識別子の長さの平均値（バイト）

• d1：SDBデータベース名の長さの平均値（バイト）

• d2：SDBデータベースビュー名の長さの平均値（バイト）

• d3：SDBデータベース格納定義名の長さの平均値（バイト）

• e1：SDBデータベース定義情報長（バイト）

• e2：SDBデータベースビュー定義情報長（バイト）

• e3：SDBデータベース格納定義情報長（バイト）

• f1：SDBディレクトリ情報長（SDBデータベース情報）（バイト）

  「3.4.2　共用メモリの見積もり」の，システム共通定義のpd_structured_shmpool_dicsizeオペランドの指定値を求める計算式の変数dbsの値となります。

• f2：SDBディレクトリ情報長（SDBデータベースビュー情報）（バイト）

  「3.4.2　共用メモリの見積もり」の，システム共通定義のpd_structured_shmpool_dicsizeオペランドの指定値を求める計算式の変数subの値となります。

• g：データ長が256バイト以上で，かつ分岐するバイナリデータの平均値（個）

  バイナリデータの格納ページ数の分岐条件については，マニュアル「HiRDB システム導入・設計ガイド」の「データ長一覧」を参照してください。

• MEMN：番号に変換される名称長の平均長（バイト）

  SQL_SDB_NAME_CODE表のNAME_LEN列の値です。次の計算式から求めてください。

  ↑（d1＋d2＋d3）÷3↑

  表3‒26　計算式2（SDBデータベース定義情報長）

  計算式	変数の説明
  e1＝ ｛442＋（272＋248×c）×a＋（480＋176×d）×b＋496｝	a：1SDBデータベース定義のレコード型指定数の平均値（個） b：1SDBデータベース定義の親子集合指定数の平均値（個） c：1SDBデータベース定義の1レコード型ごとの構成要素指定数の平均値（個）※ d：1SDBデータベース定義の1親子集合ごとのキーの構成要素指定数（個）

  注※

  SDBデータベース定義でOCCURS句を指定する場合は，システム内で生成される構成要素数を考慮する必要があります。

  表3‒27　計算式3（SDBデータベースビュー定義情報長）

  計算式	変数の説明
  e2＝ （588＋240×a＋208×b＋216×c＋416）	a：1SDBデータベース定義のレコード型指定数の平均値（個） b：1SDBデータベース定義の親子集合指定数の平均値（個） c：1SDBデータベース定義の1レコード型ごとの最小レベル番号の構成要素指定数の平均値（個）※

  注※

  SDBデータベース定義でOCCURS句を指定する場合は，システム内で生成される構成要素数を考慮する必要があります。

  表3‒28　計算式4（SDBデータベース格納定義情報長）

  計算式	変数の説明
  e3＝ ｛432＋840×a＋280×b＋（168×d＋368）×c＋（120×f＋96）×e＋336｝	a：1SDBデータベース格納定義の格納レコード指定数の平均値（個） b：1SDBデータベース格納定義の格納親子集合指定数の平均値（個） c：1SDBデータベース格納定義のインデクス指定数の平均値（個） d：1SDBデータベース格納定義のインデクスごとの構成要素指定数の平均値（個） e：1SDBデータベース格納定義のKEYDEF句指定数の平均値（個） f：1SDBデータベース格納定義のKEYDEF句ごとのDATA句指定数の平均値（個）

(b)　インデクスの格納ページ数の計算方法

インデクスの格納ページ数は，次の表に示すディクショナリ表のインデクスを格納するページ数に，HiRDB/SDが使用するHiRDBのディクショナリ表のインデクスを格納するページ数を加算して求めます。

HiRDBのディクショナリ表のインデクスを格納するページ数，およびその計算方法については，マニュアル「HiRDB システム導入・設計ガイド」の「通常のデータディクショナリ用RDエリアの容量の見積もり」の「インデクスの格納ページ数の計算方法」を参照してください。また，「インデクスの格納ページ数の計算方法」に記載されている計算式には，次の表に示す変数を代入してください。

なお，マニュアルを参照する場合，次の用語を読み替えてください。

• 「表」を「レコード型」に読み替えてください。

• 「列」を「構成要素（データ属性を持たない構成要素は含みません）」に読み替えてください。

  表3‒29　インデクスの格納ページ数を求める計算式に代入する変数一覧

  ディクショナリ表名	種別	キー長※2 （変数g※1）	キーの種類の個数 （変数c※1）	キーの重複数の平均値 （変数d※1）
  SQL_SDB_DB	129	SCN＋DBN＋2	システム内のSDBデータベース数	1
  	130	2	システム内のSDBデータベース数	1
  	131	4	すべてのSDBデータベース定義情報内でSDBデータベース定義情報長が異なる数	SDBデータベース定義情報長の平均重複数
  SQL_SDB_DB_VIEW	132	SCN×2＋DBN＋DBVN＋2	システム内のSDBデータベースビュー数	1
  	133	2	1	システム内のSDBデータベースビュー数
  	134	2	システム内のSDBデータベース数	1
  	135	4	すべてのSDBデータベースビュー定義情報内でSDBデータベースビュー定義情報長が異なる数	SDBデータベースビュー定義情報長の平均重複数
  SQL_SDB_STORAGE_DB	136	SCN＋STDBN＋2	システム内のSDBデータベース格納定義数	1
  	137	SCN＋DBN＋2	システム内のSDBデータベース数	1
  	138	2	システム内のSDBデータベース格納定義数	1
  	139	2	システム内のSDBデータベース数	1
  	140	4	すべてのSDBデータベース格納定義情報内でSDBデータベース格納定義情報長が異なる数	SDBデータベース格納定義情報長の平均重複数
  SQL_SDB_NAME_CODE	141	DBN＋MEMN＋4	今まで定義したことのある名称の，システム内のSDBディクショナリ情報数	1
  	142	6	今まで定義したことのある名称の，システム内のSDBディクショナリ情報数	1
  	143	DBN＋6	今まで定義したことのある名称の，システム内のSDBディクショナリ情報数	1
  	144	MEMN＋6	今まで定義したことのある名称の，システム内のSDBディクショナリ情報数	1
  SQL_SDB_DIR	145	SCN＋DBN＋4	システム内のSDBディレクトリ情報数	1
  	146	SCN×2＋DBN＋DBVN＋4	システム内のSDBディレクトリ情報数	1
  	147	4	すべてのSDBディレクトリ情報内でSDBディレクトリ情報長が異なる数	SDBディレクトリ情報長の平均重複数

変数の説明

• SCN：認可識別子の長さの平均値（バイト）

• DBN：SDBデータベース名の長さの平均値（バイト）

• DBVN：SDBデータベースビュー名の長さの平均値（バイト）

• STDBN：SDBデータベース格納定義名の長さの平均値（バイト）

• MEMN：番号に変換される名称長の平均長（バイト）

  SQL_SDB_NAME_CODE表のNAME_LEN列の値です。次の計算式から求めてください。

  ↑（DBN＋DBVN＋STDBN）÷3↑

注※1

マニュアル「HiRDB システム導入・設計ガイド」の「インデクスの格納ページ数の計算方法」の「計算式中で使用する変数」に記載されている変数です。

注※2

キー長は4バイト単位で切り上げになります。次に示す計算式で求めてください。

↑キー長÷4↑×4
