RDDATA01（表格納RDエリア），RDLOB01（LOBデータ格納RDエリア）およびRDIDX01（インデクス格納RDエリア）をインメモリ化しました。

障害発生時の状況を次の図に示します。

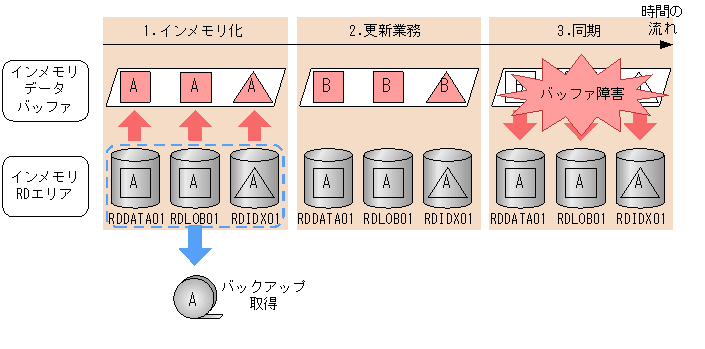

図5-8　障害発生時の状況（バッファ障害を同期取得時点に回復する場合（関連RDエリアなし））

［説明］

1. RDDATA01，RDLOB01およびRDIDX01をインメモリ化しました。また，このとき，バックアップを取得しました。
2. 更新業務を実行し，インメモリデータバッファ上のデータを更新しました。
3. pdhold -bコマンドでインメモリデータバッファとRDエリアの同期を取ろうとしましたが，バッファ障害によって，RDDATA01，RDLOB01およびRDIDX01との同期が取れませんでした。

このときのインメモリデータバッファと各RDエリアの状態を次に示します。

• インメモリデータバッファの状態：バッファ障害
• RDDATA01の状態：障害閉塞状態（同期取得時（インメモリ化時）の状態）
• RDLOB01の状態：障害閉塞状態（同期取得時（インメモリ化時）の状態）
• RDIDX01の状態：障害閉塞状態（同期取得時（インメモリ化時）の状態）

RDDATA01，RDLOB01およびRDIDX01中のデータは同期取得時（インメモリ化時）のままです。RDDATA01，RDLOB01およびRDIDX01のデータを再度インメモリ化してインメモリデータバッファを同期取得時点に回復します。

障害回復の手順を次の図に示します。

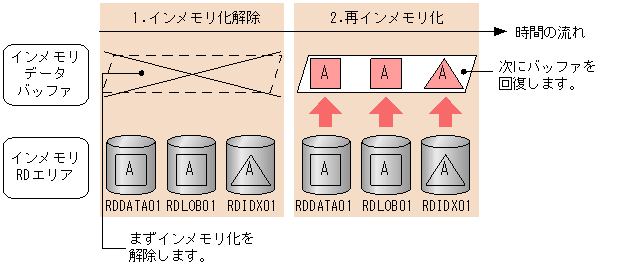

図5-9　障害回復の手順（バッファ障害を同期取得時点に回復する場合（関連RDエリアなし））

［説明］

1. RDDATA01，RDLOB01およびRDIDX01のインメモリ化を解除します。
2. RDDATA01，RDLOB01およびRDIDX01を再度インメモリ化します。
   ただし，RDエリア障害とバッファ障害の両方が発生している場合は，バックアップファイルを使ってRDDATA01，RDLOB01およびRDIDX01を回復したあとにインメモリ化します。


コマンドの実行手順を次に示します。

1. RDDATA01，RDLOB01およびRDIDX01をクローズ状態にします。


   pdclose -r RDDATA01,RDLOB01,RDIDX01

   インメモリ化を強制解除するには，RDエリアの状態が障害閉塞クローズ状態になっている必要があるため，ここでRDDATA01，RDLOB01およびRDIDX01をクローズしています。

2. RDDATA01，RDLOB01およびRDIDX01のインメモリ化を強制的に解除します。


   pdmemdb -k rels -r RDDATA01,RDLOB01,RDIDX01 -d

3. RDDATA01，RDLOB01およびRDIDX01の障害閉塞クローズを解除します。


   pdrels -r RDDATA01,RDLOB01,RDIDX01 -o

   再度インメモリ化するには，RDエリアの状態がコマンド閉塞クローズ状態になっている必要があるため，ここでいったんRDDATA01，RDLOB01およびRDIDX01の障害閉塞クローズを解除しています。

4. RDDATA01，RDLOB01およびRDIDX01をコマンド閉塞クローズ状態にします。


   pdhold -r RDDATA01,RDLOB01,RDIDX01 -c

5. RDDATA01，RDLOB01およびRDIDX01を再度インメモリ化します。


   pdmemdb -k stay -r RDDATA01,RDLOB01,RDIDX01

   これによって，インメモリデータバッファは同期取得時点の状態に回復されました。

6. RDDATA01，RDLOB01およびRDIDX01の閉塞クローズを解除します。


   pdrels -r RDDATA01,RDLOB01,RDIDX01 -o

   これによって，業務が再開できるようになりました。


RDエリア障害かつバッファ障害の場合

RDエリア障害とバッファ障害の両方が発生している場合は，手順2.でインメモリ化を解除したあと，バックアップファイルからRDエリアを同期取得時点に回復してください。それ以外の手順については，バッファ障害の場合と同じです。

障害回復時，インメモリデータバッファの状態およびインメモリRDエリアの状態は次の表のように遷移します。表の項番は，「(2)障害回復の手順」の実行手順の番号と対応しています。なお，表中の実行コマンドは，一部オプションを省略しています。

表5-4　障害回復時のインメモリデータバッファおよびインメモリRDエリアの状態遷移

項番	実行コマンド	コマンド実行後のバッファの状態※1	コマンド実行後のRDエリアの状態※2
			RDDATA01，RDLOB01，RDIDX01
−	−	バッファ障害状態	障害閉塞かつオープン状態
1	pdclose -r RDDATA01,RDLOB01,RDIDX01	↓	障害閉塞かつクローズ状態
2	pdmemdb -k rels -r RDDATA01,RDLOB01,RDIDX01 -d	未使用状態	↓
3	pdrels -r RDDATA01,RDLOB01,RDIDX01 -o	↓	オープン状態
4	pdhold -r RDDATA01,RDLOB01,RDIDX01 -c	↓	コマンド閉塞かつクローズ状態
5	pdmemdb -k stay -r RDDATA01,RDLOB01,RDIDX01	DB同期状態	↓
6	pdrels -r RDDATA01,RDLOB01,RDIDX01 -o	↓	オープン状態

（凡例）

↓：状態の変化なし

−：該当しない

注※1　バッファの状態とは，インメモリデータバッファの状態のことです。

注※2　RDエリアの状態とは，インメモリRDエリアの状態のことです。
