RDDATA01（表格納RDエリア），RDLOB01（LOBデータ格納RDエリア）およびRDIDX01（インデクス格納RDエリア）をインメモリ化しました。RDLOB02（LOBデータ格納RDエリア）はインメモリ化していません。

また，RDDATA01，RDLOB01およびRDIDX01は異なるHiRDBファイルシステム領域に作成されているとします。

障害発生時の状況を次の図に示します。

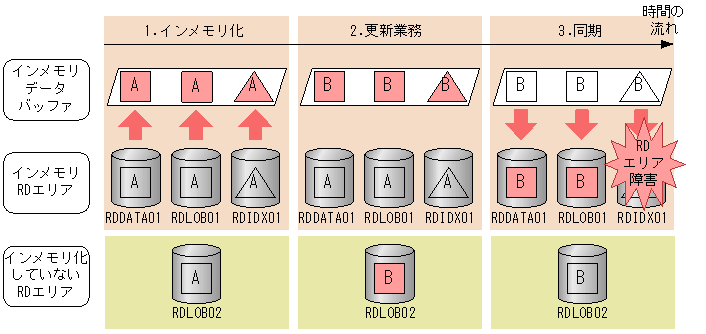

図5-4　障害発生時の状況（RDエリア障害が発生した場合）

［説明］

1. RDDATA01，RDLOB01およびRDIDX01をインメモリ化しました。
2. 更新業務を実行し，インメモリデータバッファとRDLOB02のデータを更新しました。
3. pdhold -bコマンドでインメモリデータバッファとRDエリアの同期を取りました。このとき，RDDATA01およびRDLOB01への書き込みは正常にできましたが，RDIDX01が書き込みエラーによってRDエリア障害になりました。

このときのインメモリデータバッファと各RDエリアの状態を次に示します。

• インメモリデータバッファの状態：正常（最新の状態）
• RDDATA01の状態：正常（最新の状態）
• RDLOB01の状態：正常（最新の状態）
• RDIDX01の状態：RDエリア障害
• RDLOB02の状態：正常（最新の状態）

インメモリデータバッファ上に最新のデータがあるため，インメモリデータバッファとRDIDX01の同期を再度取り，RDIDX01を最新の状態に回復します。

障害回復の手順を次の図に示します。

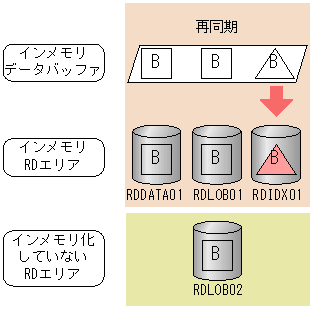

図5-5　障害回復の手順（RDエリア障害が発生した場合）

コマンドの実行手順を次に示します。

1. サーバプロセスをリフレッシュします。


   pdpfresh -s BES1

   ディスク交換を行う場合にこの操作を実行してください。この操作を実行しないとディスクを切り離すことができません。

2. RDDATA01およびRDLOB01の閉塞を解除します。


   pdrels -r RDDATA01,RDLOB01

   pdhold -bコマンドを実行したため，RDDATA01およびRDLOB01が参照可能バックアップ閉塞状態になっています。閉塞を解除して，RDDATA01およびRDLOB01に対する更新業務を続行します。

3. RDIDX01の障害を取り除きます。
   ディスク障害が発生した場合は，マニュアル「HiRDB Version 8 システム運用ガイド」の「ディスク障害が発生したときの対処方法」を参照して対処してください。

4. インメモリデータバッファとRDIDX01の同期を取ります。


   pdhold -r RDIDX01 -b

   インメモリデータバッファ上のデータがRDIDX01に書き込まれました。これによって，RDIDX01は最新の状態に回復されました。

5. RDIDX01の閉塞を解除します。


   pdrels -r RDIDX01

   参考

   RDエリア障害の回復を行う場合は，バックアップファイルを使用しません。

障害回復時，インメモリデータバッファの状態およびインメモリRDエリアの状態は次の表のように遷移します。表の項番は，「(2)障害回復の手順」の実行手順の番号と対応しています。なお，表中の実行コマンドは，一部オプションを省略しています。

表5-2　障害回復時のインメモリデータバッファおよびインメモリRDエリアの状態遷移

項番	実行コマンド	障害が発生したRDエリア		障害が発生していないRDエリア
		RDIDX01		RDDATA01，RDLOB01
		コマンド実行後のバッファの状態※1	コマンド実行後のRDエリアの状態※2	コマンド実行後のバッファの状態※1	コマンド実行後のRDエリアの状態※2
−	−	RDエリア障害状態	障害閉塞かつオープン状態	DB同期状態	参照可能バックアップ閉塞状態
1	pdpfresh	↓	↓	↓	↓
2	pdrels -r RDDATA01,RDLOB01	↓	↓	↓	オープン状態
3	−	↓	↓	↓	↓
4	pdhold -r RDIDX01 -b	DB同期状態	参照可能バックアップ閉塞状態	↓	↓
5	pdrels -r RDIDX01	↓	オープン状態	↓	↓

（凡例）

↓：状態の変化なし

−：該当しない

注※1　バッファの状態とは，インメモリデータバッファの状態のことです。

注※2　RDエリアの状態とは，インメモリRDエリアの状態のことです。
