反映側Datareplicatorのディレクトリ構成を図2-6に，ファイルの内容を表2-16に示します。

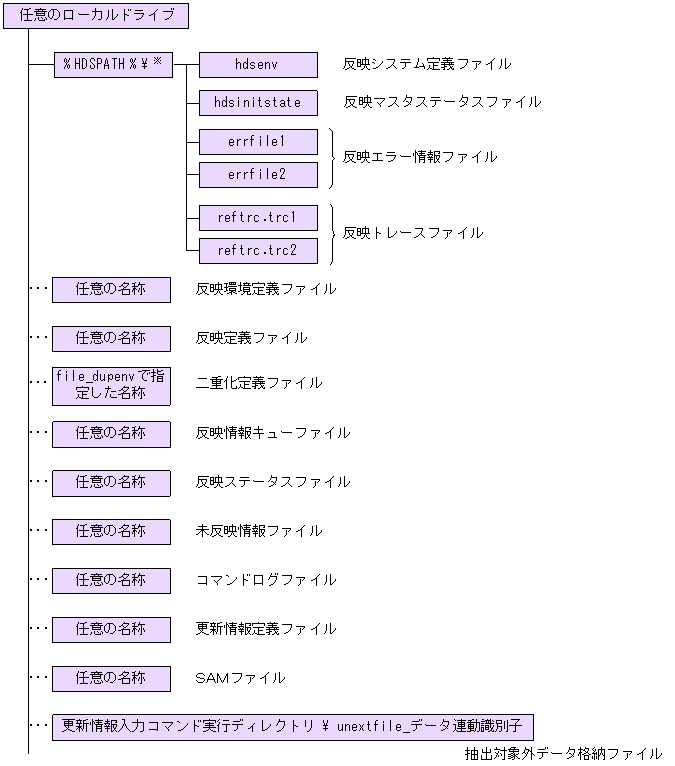

図2-6　反映側Datareplicatorのディレクトリ構成（Windows）

注※

Datareplicatorの定義を格納する，任意のディレクトリを示す環境変数です。

表2-16　反映側Datareplicatorのディレクトリとファイルの内容

作成タイミング	ディレクトリとファイル名※1※2	内容
ユーザが作成	%HDSPATH%\hdsenv	反映システム定義ファイル
	任意の名称	反映環境定義ファイル
	任意の名称	反映定義ファイル
	抽出システム定義ファイルのfile_dupenvオペランドに指定したファイル名	二重化定義ファイル
反映側 Datareplicator の初期起動時	任意の名称	反映情報キューファイル
	任意の名称	反映ステータスファイル
	%HDSPATH%hdsinitstate	反映マスタステータスファイル
	%HDSPATH%\errfile1 %HDSPATH%\errfile2	反映エラー情報ファイル
	%HDSPATH%reftrc.trc1 %HDSPATH%reftrc.trc2	反映トレースファイル
	任意の名称	未反映情報ファイル
	任意の名称※3	コマンドログファイル
ユーザが作成	任意の名称	更新情報定義ファイル※4
ユーザが転送	任意の名称	SAMファイル※5
更新情報入力コマンドの実行時	更新情報入力コマンドの実行ディレクトリ\unextfile_データ連動識別子	抽出対象外データ格納ファイル※6

注※1

各ディレクトリは，任意のローカルドライブの下に作成します。

注※2

環境変数 HDSPATHは，Datareplicatorの定義を作成する任意のディレクトリを示します。

注※3

コマンドログファイル名は，環境変数 hds_command_log_fileに絶対パス名又は相対パス名で指定します。相対パス名で指定すると，「%HDSPATH%\相対パス名」が絶対パス名として仮定されます。環境変数 hds_command_log_fileの指定を省略すると，コマンドログファイル名として%HDSPATH%\hdscmdlogが仮定されます。

実際のコマンドログファイル名は，指定した名称の最後に「1」又は「2」が付けられます。実際のコマンドログファイル名の長さが「OSのパスの最大長−1」を超えないように指定してください。

注※4

更新情報定義ファイルは， SAMファイルを使うメインフレーム側DBのうち， PDMII E2のデータを抽出する反映側Datareplicatorで作成します。それ以外の場合は，作成する必要はありません。

注※5

メインフレーム側の更新情報抽出SAMファイルが，ファイル転送プログラムで転送されてきます。SAMファイルは， SAMファイルを使うメインフレーム側DB（PDMII E2，RDB1 E2）とデータ連動する反映側Datareplicatorの場合に作成します。それ以外の場合は必要ありません。

注※6

抽出対象外データ格納ファイルは，更新情報入力コマンドを実行するたびに作成／再作成されます。ファイル名は，unextfile_に更新情報入力コマンドの実行時に指定したデータ連動識別子が付いた名称になります。
