Datareplicatorでデータ連動できるデータベースには，構造型データベース（構造型データベース，階層型データベース，ネットワーク型データベース）とリレーショナル型データベースがあります。以降，このマニュアルでは構造型データベースを構造型と，リレーショナル型データベースをリレーショナル型と表記します。

データベースの種類と抽出側DB，反映側DBとの関係を次の表に示します。

表1-4　データ連動できるデータベースの種類と抽出側DB，反映側DBとの関係

抽出側システム		反映側システム
種 類	抽出側DB	種 類	反映側DB
リレーショナル型	HiRDB XDM/RD E2 TMS-4V/SP※ RDB1 E2	リレーショナル型	HiRDB
構造型	XDM/SD E2		XDM/RD E2
階層型	ADM
ネットワーク型	PDMII E2

注※

TMS-4V/SPのデータは階層型ですが，TMS-4V/SP/データ連携支援がリレーショナル構造で出力するため，Datareplicatorではリレーショナル型に分類されます。

リレーショナル型からリレーショナル型へのデータ連動の概念を図1-8に，構造型からリレーショナル型へのデータ連動の概念を図1-9に示します。

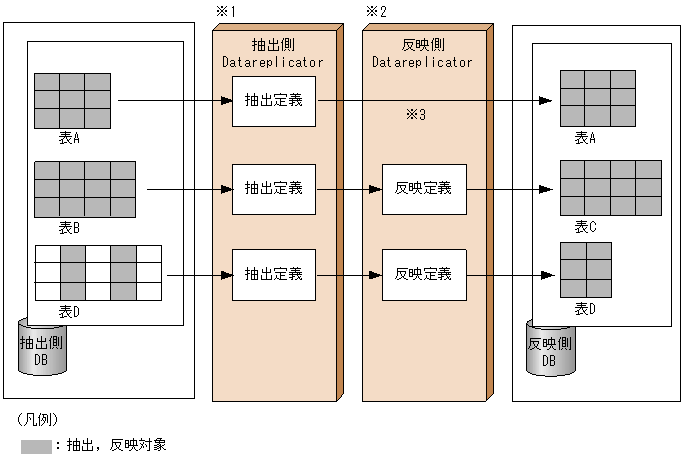

図1-8　リレーショナル型からリレーショナル型へのデータ連動の概念

注※1

抽出側DBがHiRDBの場合の例です。抽出側DBがXDM/RD E2のときは，抽出側Datareplicatorの代わりにXDM/DSが必要です。

注※2

反映側DBがHiRDBの場合の例です。反映側DBがXDM/RD E2のときは，反映側Datareplicatorの代わりにXDM/DSが必要です。

注※3

抽出側DBの表を形式，表名，列名などがすべて同一の反映側DBの表に反映する場合，反映定義を省略できます。

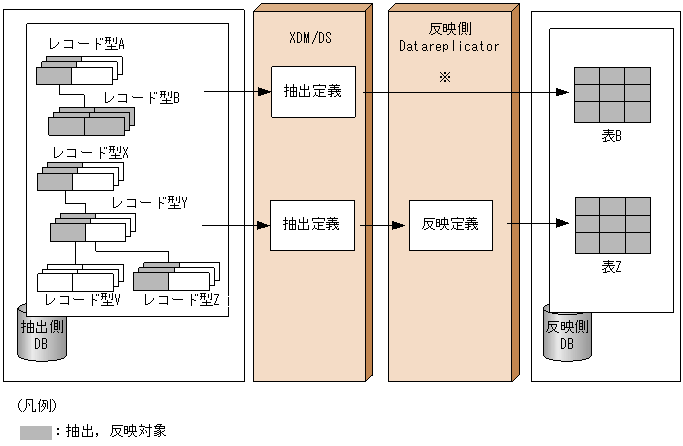

図1-9　構造型からリレーショナル型へのデータ連動の概念

注※

反映定義を省略したときは，反映側DBの「認可識別子.表識別子」には抽出側DBの「スキーマ.レコード型」が対応します。
