ISO/IEC 15408の評価を行ったシステム構成

スケーラブルデータベースサーバ　HiRDB Version 8 セキュリティガイド

ISO/IEC 15408の評価はここで説明する条件下で行われました。評価の保証範囲を逸脱しないためには，システム構成にあるソフトウェアだけインストールしてください。また，ネットワークには，HiRDBサーバとHiRDBクライアント以外のマシンは接続しないようにしてください。

(1)　システム構成

ISO/IEC 15408の評価は図2-3および図2-4に示すシステム構成で行われました。ISO/IEC 15408の評価構成システム（HiRDB/シングルサーバの場合）を図2-3に，ISO/IEC 15408の評価構成システム（HiRDB/パラレルサーバの場合）を図2-4に示します。

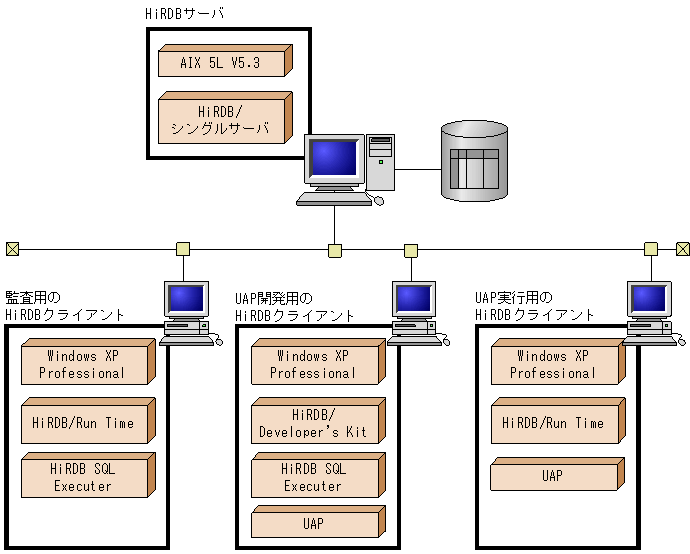

図2-3　ISO/IEC 15408の評価構成システム（HiRDB/シングルサーバの場合）

[図データ]

説明

監査用，UAP開発用，およびUAP実行用の3台のHiRDBクライアントを設置し，各HiRDBクライアントからHiRDB SQL ExecuterまたはUAPを実行してHiRDBのデータベースにアクセスします。
監査用のHiRDBクライアントを設置し，そのHiRDBクライアントで監査人が監査情報を検索します。
UAP開発用とUAP実行用のHiRDBクライアントを設置し，それぞれのHiRDBクライアントでUAPを開発，実行します。

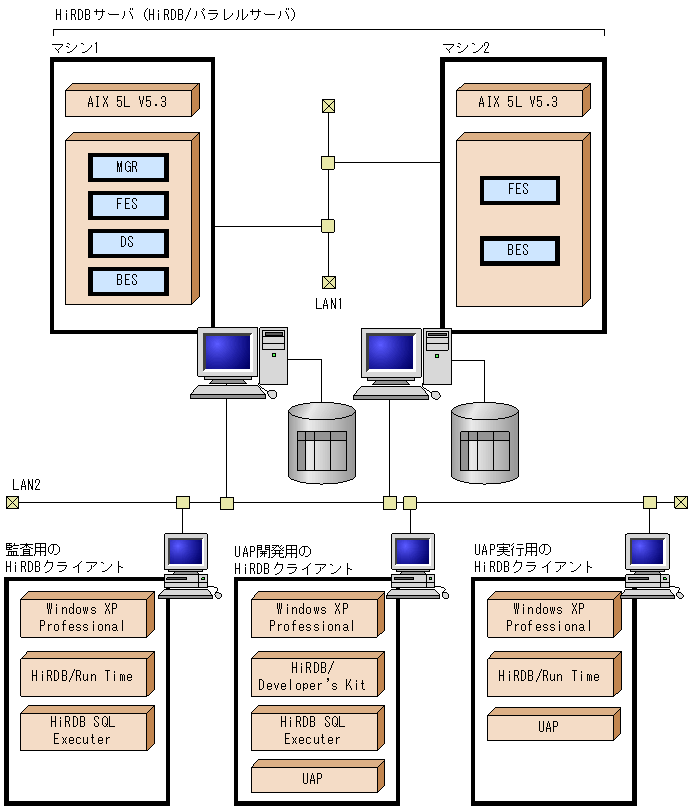

図2-4　ISO/IEC 15408の評価構成システム（HiRDB/パラレルサーバの場合）

説明

HiRDB/パラレルサーバは2台のマシンで構成されています。マシン1のユニットにはシステムマネジャ，フロントエンドサーバ，ディクショナリサーバ，およびバックエンドサーバが定義されています。マシン2のユニットにはフロントエンドサーバ，およびバックエンドサーバが定義されています。
HiRDBサーバを構成するマシン間で使用するローカルエリアネットワーク（LAN1）と，HiRDBクライアントとHiRDBサーバ間で使用するローカルエリアネットワーク（LAN2）は，異なるローカルエリアネットワークを使用しています。
LAN1はHiRDB/パラレルサーバを構成するマシン1とマシン2を，LAN2はHiRDBサーバとHiRDBクライアントを接続するためのものです。
監査用，UAP開発用，およびUAP実行用の3台のHiRDBクライアントを設置し，各HiRDBクライアントからHiRDB SQL ExecuterまたはUAPを実行してHiRDBのデータベースにアクセスします。
監査用のHiRDBクライアントを設置し，そのHiRDBクライアントで監査人が監査情報を検索します。
UAP開発用とUAP実行用のHiRDBクライアントを設置し，それぞれのHiRDBクライアントでUAPを開発，実行します。

ISO/IEC 15408の評価を行ったときのHiRDBサーバのソフトウェア構成を表2-1に示します。

表2-1　HiRDBサーバのソフトウェア構成

使用したソフトウェア	説明
OS	AIX 5L V5.3を使用しました。
HiRDB	HiRDB/シングルサーバの場合は次に示す製品を使用しました。 P-1M62-1181 HiRDB/Single Server Version 8 08-04 HiRDB/パラレルサーバの場合は次に示す製品を使用しました。 P-1M62-1381 HiRDB/Parallel Server Version 8 08-04

使用したソフトウェア

説明

AIX 5L V5.3を使用しました。

HiRDB

HiRDB/シングルサーバの場合は次に示す製品を使用しました。

HiRDB/パラレルサーバの場合は次に示す製品を使用しました。

監査用，UAP開発用，およびUAP実行用のHiRDBクライアントを設置しました。ISO/IEC 15408の評価を行ったときのHiRDBクライアントのソフトウェア構成を表2-2～表2-4に示します。

表2-2　監査用のHiRDBクライアントのソフトウェア構成

使用したソフトウェア	説明
OS	Windows XP Professionalを使用しました。
HiRDB/Run Time	UAPを実行するために必要な製品です。また，HiRDB SQL Executerの前提製品です。HiRDB/Run Timeは，次に示す製品を使用しました。 P-2662-1184 HiRDB/Run Time Version 8 08-04-02
HiRDB SQL Executer	HiRDB SQL Executerを使用すると，PCの画面からSQLを実行し，その結果を確認できます。監査証跡表を検索するツールとして使用します。HiRDB SQL Executerは，次に示す製品を使用しました。 R-F15427-117 HiRDB SQL Executer 08-02

表2-3　UAP開発用のHiRDBクライアントのソフトウェア構成

使用したソフトウェア	説明
OS	Windows XP Professionalを使用しました。
HiRDB/Developer's Kit	UAPを開発するために必要な製品です。UAPの実行もできます。また，HiRDB SQL Executerの前提製品です。HiRDB/Developer's Kitは，次に示す製品を使用しました。 P-2662-1284 HiRDB/Developer's Kit Version 8 08-04-02
HiRDB SQL Executer	HiRDB SQL Executerを使用すると，PCの画面からSQLを実行し，その結果を確認できます。UAPを開発するときのツールとして使用します。HiRDB SQL Executerは，次に示す製品を使用しました。 R-F15427-117 HiRDB SQL Executer 08-02

表2-4　UAP実行用のHiRDBクライアントのソフトウェア構成

使用したソフトウェア	説明
OS	Windows XP Professionalを使用しました。
HiRDB/Run Time	UAPを実行するために必要な製品です。HiRDB/Run Timeは，次に示す製品を使用しました。 P-2662-1184 HiRDB/Run Time Version 8 08-04-02
