ここでは，前提条件を適用して決定した，業務の運用例と仮想サーバの配置例について説明します。

●説明で使用する業務の構成

ここで示す例のシステムは，次に示す六つの業務から構成されるものとします。

各業務は，ユーザがWebブラウザから利用するオンライン業務で，月曜日〜土曜日は24時間実行します。毎週日曜日にはシステムを再起動します。必要に応じて，数時間の停止によるメンテナンスが実施できます。また，複数のアプリケーションで構成され，すべてのアプリケーションは1台の仮想サーバで動作します。

各業務で必要とする性能を次の表に示します。

表3-10　各業務で必要とする性能

業務の種類	必要とする性能
業務A	管理対象マシンの1/2の性能
業務B	管理対象マシンの1/4の性能
業務C	管理対象マシンの1/4の性能
業務D	管理対象マシンの1/3の性能
業務E	管理対象マシンの1/2の性能
業務F	管理対象マシンの1/4の性能

●業務の運用例

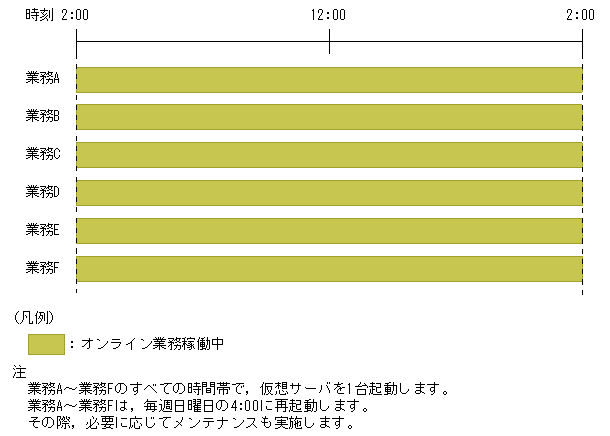

業務の運用例を次の図に示します。

図3-14　業務の運用例

●仮想サーバの配置例

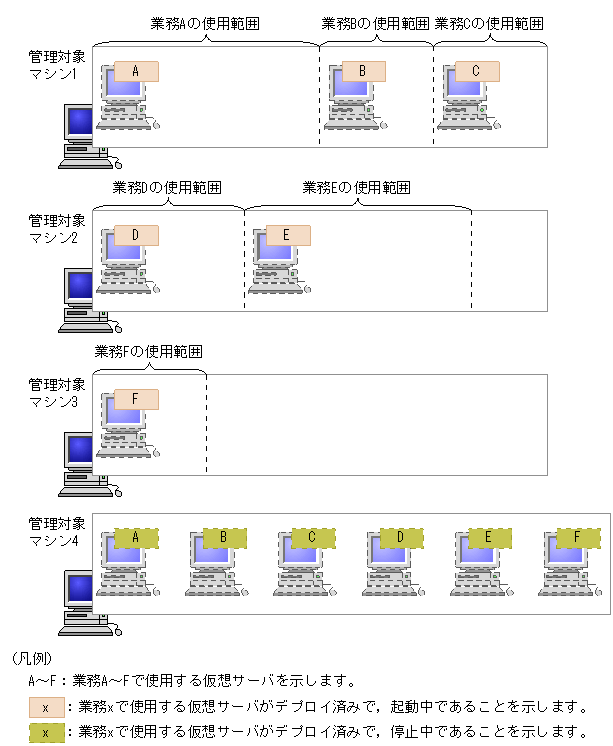

仮想サーバの配置例を次の図に示します。

図3-15　仮想サーバの配置例
