［図面表示］ウィンドウは，管理対象ホストのハードウェア構成図を表示するウィンドウです。

［図面表示］ウィンドウを表示する手順を次に示します。

操作手順（［ホスト管理］ウィンドウを使用する場合）

1. コンソールサービスまたはローカルコンソールサービスを起動し，［ホスト管理］ウィンドウで，ハードウェア構成図を表示したいホストを選択する
2. ［ホスト管理］ウィンドウの［ホスト管理］メニューから［図面表示］を選択する

操作手順（［ラックマネージャ］ウィンドウを使用する場合）

1. コンソールサービスを起動する
2. ［ホスト管理］ウィンドウで，［ラック管理］メニューから［ラックマネージャ］を選択する
3. ハードウェア構成図を表示したいホストを選択する
4. ［ラックマネージャ］ウィンドウの［ホスト管理］メニューから［図面表示］を選択する

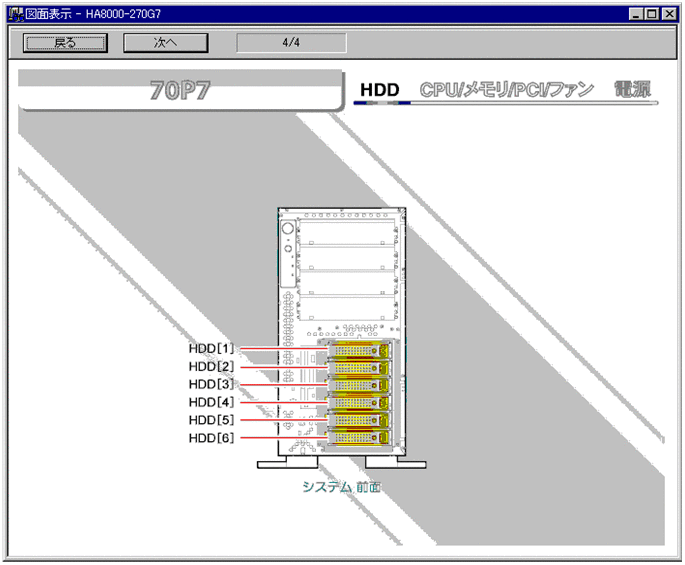

［図面表示］ウィンドウを次の図に示します。

図1-41　［図面表示］ウィンドウ

項目の内容を次の表に示します。

項目	内容
枚数表示テキストボックス	ウィンドウに表示している図面が全図面枚数の何枚目であるかが，「現在表示している図面番号※/全図面枚数」の形式で表示されます。
戻る	管理対象ホストが複数のハードウェア構成図を持っている場合，前の図面を表示するときにこのボタンをクリックします。先頭の図面を表示しているときは最後の図面が表示されます。
次へ	管理対象ホストが複数のハードウェア構成図を持っている場合，次の図面を表示するときにこのボタンをクリックします。最後の図面を表示しているときは先頭の図面が表示されます。

注※

先頭の図面から1，2，3，…，n（nは全図面枚数）というように，この機能が各図面に割り振っている番号が表示されます。
