［ラックマネージャ］ウィンドウでは，ラックに搭載されているサーバシャーシおよびサーバモジュールの障害状態を参照できます。サーバモジュールがLPARモードの場合，そのサーバモジュール上で稼働するLPAR，またはそのLPARを管理しているHVMの状態が，サーバモジュールの状態として表示されます。

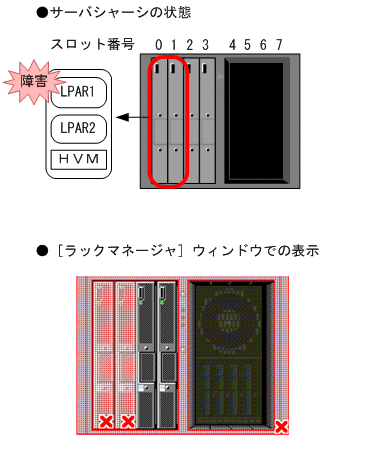

例えば，次の図に示すように，LPAR1とLPAR2がスロット0および1で構成されているパーティション上で稼働している場合，LPAR1で障害が発生すると，［ラックマネージャ］ウィンドウでは，スロット0およびスロット1のサーバモジュールの状態が「障害」と表示されます。

図13-6　SMP構成での［ラックマネージャ］ウィンドウの障害表示
