HVM構成管理機能を使用してHVMおよびLPARを管理するには，［HVM構成管理］ウィンドウを使用します。［HVM構成管理］ウィンドウの起動方法，表示方法などについて，次に説明します。
［HVM構成管理］ウィンドウを表示する手順を次に示します。
![[図データ]](FIGURE/SM200200.GIF)

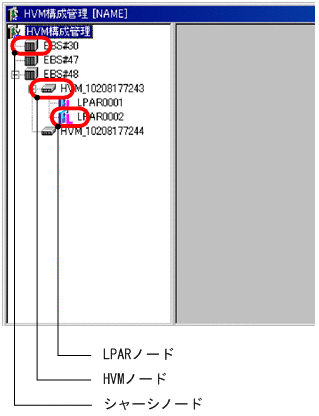

［HVM構成管理］ウィンドウの左ペインには，［HVM構成管理］をルートノードとして，シャーシノードが表示されます。シャーシノードの下位にはそのシャーシに属するHVMノードが，HVMノードの下位にはそのHVMが管理しているLPARノードが，それぞれ表示されます。
![[図データ]](FIGURE/SM200300.GIF)
| 表示項目 | 意味 |
|---|---|
| シャーシノード | ［ホスト管理］ウィンドウに登録されているサーバシャーシが表示されます。 |
| HVMノード | ［ホスト管理］ウィンドウに登録されているHVMのうち，パーティションのOS種類がHVMのものが表示されます。 |
| LPARノード | HVMに作成済みのLPARが表示されます。 |
［HVM構成管理］ウィンドウの右ペインの表示項目は，左ペインで選択しているノードの種類によって異なります。選択しているノード別の表示項目について，次に説明します。
［HVM構成管理］ウィンドウの左ペインでシャーシノードを選択すると，そのサーバシャーシ上で稼働するHVMの情報およびサーバシャーシの情報が右ペインに表示されます。
シャーシノードを選択しているときの［HVM構成管理］ウィンドウを次に示します。

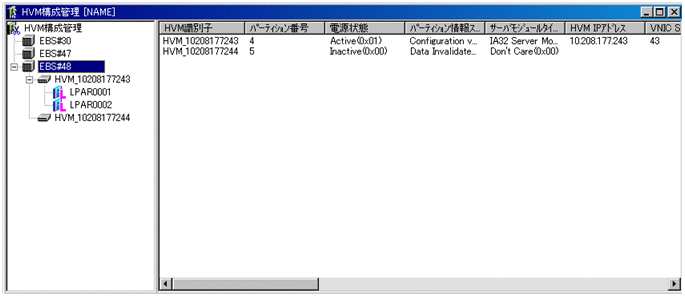

図12-2 ［HVM構成管理］ウィンドウ（シャーシノード選択時）
![[図データ]](FIGURE/SM200400.GIF)
右ペインに表示される項目については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［HVM構成管理］ウィンドウ（シャーシノード選択時）を参照してください。
［HVM構成管理］ウィンドウの左ペインでHVMノードを選択すると，そのHVMが管理しているLPARの情報が右ペインに表示されます。
HVMノード選択時に表示する項目は，次の5種類から選択できます。HVMノードを選択した場合，デフォルトではLPAR構成情報が表示されます。
LPAR構成情報を表示するには，［HVM構成管理］ウィンドウの［表示］メニューから［LPAR構成情報表示］を選択します。
LPAR構成情報を表示しているときの［HVM構成管理］ウィンドウを次に示します。

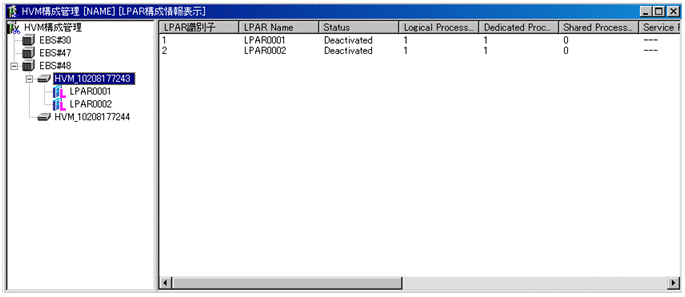

図12-3 ［HVM構成管理］ウィンドウ（HVMノード選択時：LPAR構成情報）
![[図データ]](FIGURE/SM200500.GIF)
右ペインに表示される項目については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［HVM構成管理］ウィンドウ（HVMノード選択時：LPAR構成情報）を参照してください。
Processor情報を表示するには，［HVM構成管理］ウィンドウの［表示］メニューから［Processor情報表示］を選択します。
Processor情報を表示しているときの［HVM構成管理］ウィンドウを次に示します。
図12-4 ［HVM構成管理］ウィンドウ（HVMノード選択時：Processor情報）
![[図データ]](FIGURE/SM200600.GIF)
右ペインに表示される項目については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［HVM構成管理］ウィンドウ（HVMノード選択時：Processor情報）を参照してください。
PCI Device情報を表示するには，［HVM構成管理］ウィンドウの［表示］メニューから［PCI Device情報表示］を選択します。
PCI Device情報を表示しているときの［HVM構成管理］ウィンドウを次に示します。
図12-5 ［HVM構成管理］ウィンドウ（HVMノード選択時：PCI Device情報）
![[図データ]](FIGURE/SM200700.GIF)
右ペインに表示される項目については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［HVM構成管理］ウィンドウ（HVMノード選択時：PCI Device情報）を参照してください。
■FC情報
FC情報を表示するには，［HVM構成管理］ウィンドウの［表示］メニューから［FC情報表示］を選択します。
FC情報を表示しているときの［HVM構成管理］ウィンドウを次に示します。

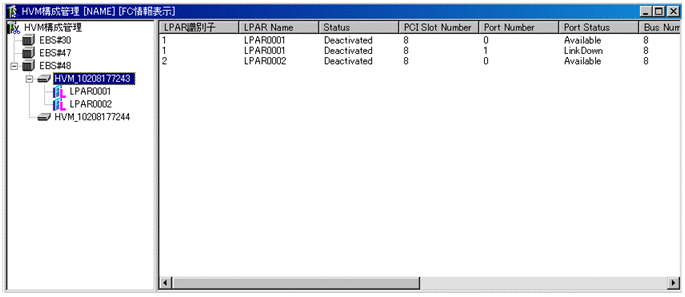

図12-6 ［HVM構成管理］ウィンドウ（HVMノード選択時：FC情報）
![[図データ]](FIGURE/SM200800.GIF)
右ペインに表示される項目については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［HVM構成管理］ウィンドウ（HVMノード選択時：FC情報）を参照してください。
仮想NIC情報を表示するには，［HVM構成管理］ウィンドウの［表示］メニューから［VNIC情報表示］を選択します。
仮想NIC情報を表示しているときの［HVM構成管理］ウィンドウを次に示します。

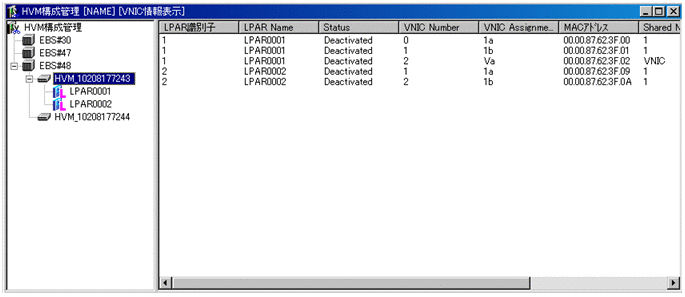

図12-7 ［HVM構成管理］ウィンドウ（HVMノード選択時：仮想NIC情報）
![[図データ]](FIGURE/SM200900.GIF)
右ペインに表示される項目については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［HVM構成管理］ウィンドウ（HVMノード選択時：仮想NIC情報）を参照してください。
［HVM構成管理］ウィンドウの左ペインでLPARノードを選択すると，そのLPARの情報が右ペインに表示されます。
LPARノードを選択しているときの［HVM構成管理］ウィンドウを次に示します。

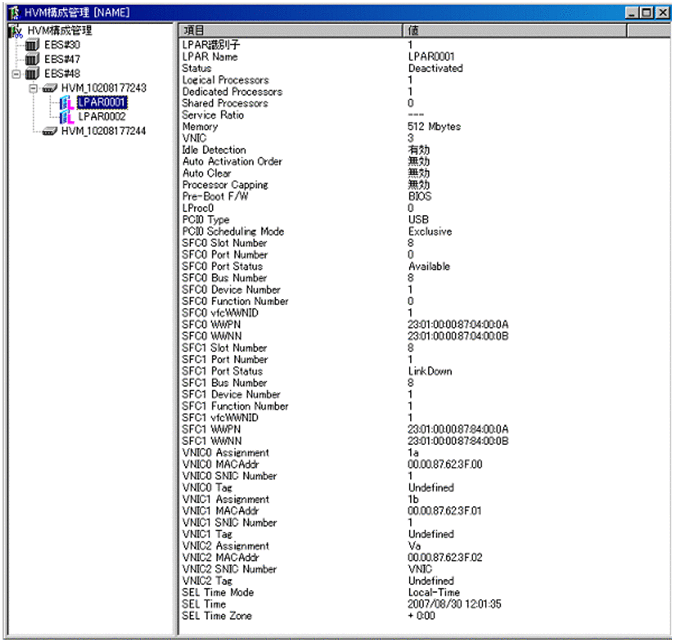

図12-8 ［HVM構成管理］ウィンドウ（LPARノード選択時）
![[図データ]](FIGURE/SM201000.GIF)
右ペインに表示される項目については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［HVM構成管理］ウィンドウ（LPARノード選択時）を参照してください。
管理コンソールから複数のマネージャサービスにログインしている場合，［HVM構成管理］ウィンドウでも，接続先のマネージャサービスを変更できます。［HVM構成管理］ウィンドウで接続先マネージャサービスを変更する手順を次に示します。
