N+Mコールドスタンバイ（I/O継承方式）を適用するための設定方法について説明します。
なお，設定の追加や変更などの操作を行う場合，「更新モード」で操作する必要があります。現在のモードは，［N+1コールドスタンバイ詳細設定］ウィンドウのタイトルまたは［モード選択］メニューで確認できます。「更新モード」にするには，［モード選択］メニューから［更新モード］を選択します。

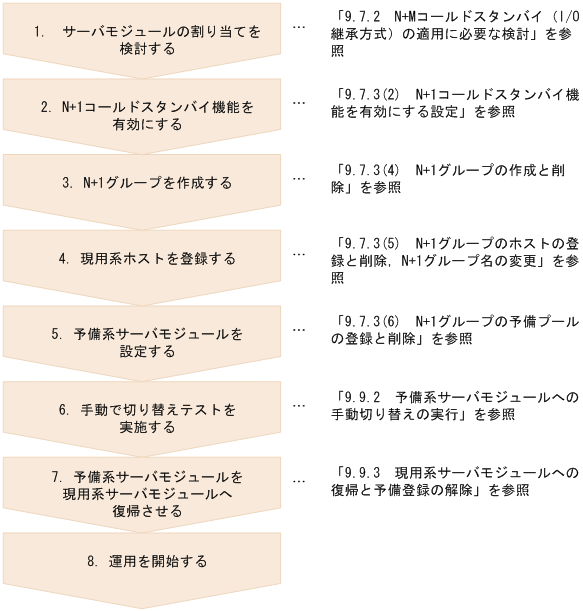

N+1コールドスタンバイ機能を有効にする手順について説明します。
![[図データ]](FIGURE/SM161100.GIF)
| 設定項目 | 設定内容 |
|---|---|
| N+1コールドスタンバイ | 障害発生時にN+1コールドスタンバイ機能を有効にする場合にチェックボックスをONにします。 |
| 障害時の自動切り替え実行の適用 | 障害発生時にN+1コールドスタンバイ機能を自動で実行するかどうかを設定します。［適用する］ラジオボタンをONにした場合，N+1コールドスタンバイ機能を自動で実行します。切り替えの契機については，「9.7.2(2) 予備系への切り替えの方法（N+Mコールドスタンバイ）」を参照してください。［適用しない］ラジオボタンをONにした場合，障害発生時に手動で切り替えを実行します。手動切り替えの操作については，「9.9.2 予備系サーバモジュールへの手動切り替えの実行」を参照してください。 |
| 自動切り替えを中止する | N+1コールドスタンバイ機能を自動で実行中に障害を回復できた場合，自動切り替えを中止するかどうかを設定します。［現用ホストでエージェントサービスが起動］チェックボックスをONにした場合，障害発生後，一定時間内に現用系ホストでエージェントサービスが起動したときに自動切り替えを中止します。デフォルトはOFFです。 |
N+1コールドスタンバイ機能を設定または変更するには，［N+1コールドスタンバイ詳細設定］ウィンドウを表示します。
![[図データ]](FIGURE/SM161200.GIF)
［N+1コールドスタンバイ詳細設定］ウィンドウでは，現用系の業務サーバ（ホスト単位）と予備系のサーバ（サーバモジュール単位）をグループ単位で管理し，予備のサーバモジュールを登録できます。
現用系の業務サーバのグループを，現用系のN+1グループと呼び，予備系のサーバのグループを予備プールと呼びます。現用系のN+1グループと予備プールをまとめてN+1グループと呼びます。1つのN+1グループの中では，現用系のN+1グループと予備プールは1対1の関係です。また，N+1グループは1,024グループまで作成できます。
［N+1コールドスタンバイ詳細設定］ウィンドウの左側（左ペインと呼ぶ）には，N+1コールドスタンバイをルートノードとしてN+1グループがツリー表示されます。
N+1グループの下位に，現用系のホスト名※および予備プールが表示されます。さらに予備プールの下位にはシャーシが表示され，シャーシの下位にはサーバモジュールが表示されます。
［N+1コールドスタンバイ詳細設定］ウィンドウの右側（右ペインと呼ぶ）には，左ペインで選択したノードについての情報が表示されます。各ノードを選択した場合に表示される右ペインの情報については，「9.7.3(7) 設定内容の確認」を参照してください。
なお，［N+1コールドスタンバイ詳細設定］ウィンドウは，［ラックマネージャ］ウィンドウの［BSM Plus管理］メニューから［N+1コールドスタンバイ詳細設定］を選択することでも表示できます。ラックマネージャからのN+1コールドスタンバイ機能の利用については，「8.10 ラックマネージャからのN+1コールドスタンバイ機能の利用」を参照してください。

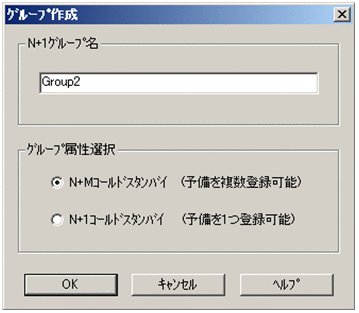

N+1グループを作成する手順を次に示します。
![[図データ]](FIGURE/SM167500.GIF)

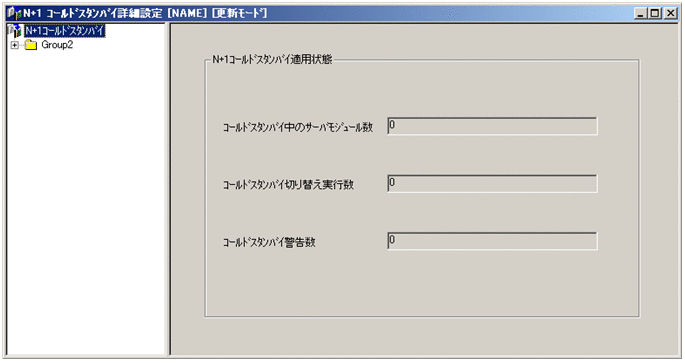

![[図データ]](FIGURE/SM167600.GIF)
N+1グループ内で切り替えが実行されているとN+1グループを削除することはできません。この場合は，［復帰・解除実行］ダイアログボックスで予備系サーバモジュールの現用復帰または解除を実施してから，N+1グループの解除をしてください。予備系サーバモジュールの現用復帰または解除については，「9.9.3 現用系サーバモジュールへの復帰と予備登録の解除」を参照してください。
N+1グループを削除する手順を次に示します。
N+1グループを作成したら，現用系ホストを登録します。

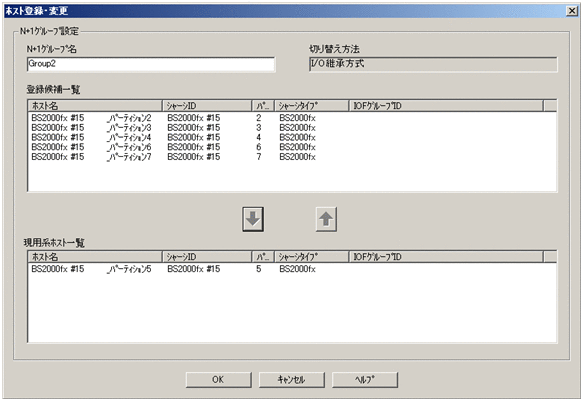

現用系ホストを登録する手順を次に示します。
![[図データ]](FIGURE/SM169500.GIF)
![[図データ]](FIGURE/SM167700.GIF)
予備系サーバモジュールの登録後にN+1グループからすべてのホストを削除する場合は，先に予備系サーバモジュールを削除する必要があります。予備系サーバモジュールの削除については，「9.7.3(6)(b) N+1グループの予備プールの削除」を参照してください。
N+1グループからホストを削除する手順を次に示します。
N+1グループ名を変更する手順を次に示します。

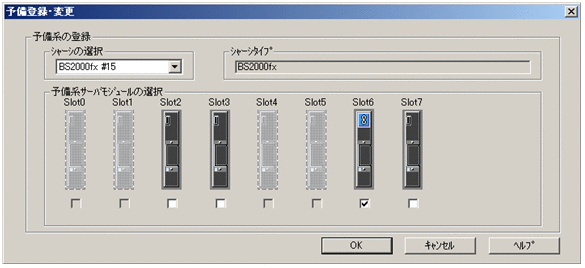

現用系のN+1グループに割り当てる予備プールを登録する手順を次に示します。

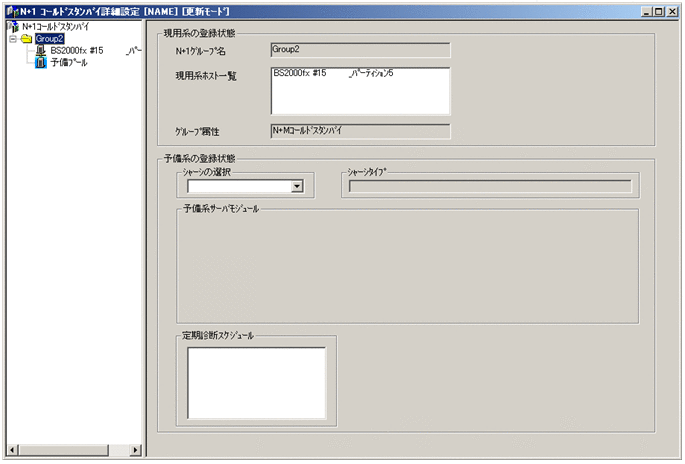

![[図データ]](FIGURE/SM167800.GIF)
![[図データ]](FIGURE/SM167900.GIF)
予備系サーバモジュールが，切り替え実行されていると，その予備系サーバモジュールを削除することはできません。この場合は，［復帰・解除実行］ダイアログボックスで予備系サーバモジュールの現用復帰または解除を実施してから，N+1グループの解除をしてください。予備系サーバモジュールの現用復帰または解除については，「9.9.3 現用系サーバモジュールへの復帰と予備登録の解除」を参照してください。
現用系のN+1グループに割り当てている予備プールを削除する手順を次に示します。
![[図データ]](FIGURE/SM168000.GIF)
［予備登録・変更］ダイアログボックスで，非活性になっているサーバモジュールにカーソルを移動させると，そのサーバモジュールを選択できない理由がツールチップに表示されます。
ツールチップに表示されるメッセージと対処方法を，次の表に示します。
表9-14 ツールチップに表示されるメッセージと対処方法（［予備登録・変更］ダイアログボックス）
| 優先順位※ | メッセージ | 対処 |
|---|---|---|
| 1 | Slot%d:サーバモジュールが挿入されていません。 | サーバモジュールを挿入してください。 |
| 2 | Slot%d:複数スロットを占有するサーバモジュールの最も小さい番号のスロットではないため，予備系サーバモジュールとして登録できません。 | 複数のスロットを占有するサーバモジュールの最も小さい番号のスロットを予備系として登録してください。 |
| 3 | Slot%d:他のN+1グループの予備系サーバモジュールとして登録されています。 | ほかのN+1グループから，該当するサーバモジュールを削除してください。 |
| 4 | Slot%d:パーティションが削除されています。 | SMP構成管理機能で，該当するサーバモジュールのパーティションを作成してください。 |
| 5 | Slot%d:ホスト管理画面に登録されているサーバモジュールです。 | 該当するサーバモジュールを［ホスト管理］ウィンドウから削除してください。 |
| 6 | Slot%d:予備系サーバモジュールPre-configure実行中です。 | 予備系サーバモジュールのPre-configureが終了するまで待ってください。 |
| 7 | Slot%d:予備系サーバモジュール診断の実行中です。 | 予備系サーバモジュールの診断が終了するまで待ってください。 |
| 8 | Slot%d:パーティションが利用できる状態になっていません。(パーティション情報ステータスが「Configuration validate(0x03)」以外になっています。) | SVPへログインし，PCコマンドで該当パーティションのPre-configureを実行してください。 |
| 9 | Slot%d:パーティションの電源がONになっています。 | パーティションの電源をOFFにしてください。 |
| 10 | Slot%d:Pre-configureが無効またはパーティションの情報が有効ではありません。 | サーバモジュールのPre-configure情報をサーバシャーシインベントリの［パーティション情報］から確認してください。Pre-configure機能が無効になっている場合，SVPへログインしてPre-configureを有効にしてください。Pre-configure機能が有効になっている場合，保守員に連絡してください。 |
| 11 | Slot%d:現用系と異なる種別のサーバシャーシに搭載されたサーバモジュールです。 | このサーバモジュールは予備登録できません。現用系と同一の種別のサーバシャーシに搭載されたサーバモジュールを選択してください。 |
| 12 | Slot%d:IOFモデルと非IOFモデルが混在しています。 | このサーバモジュールは予備登録できません。現用系がIOF対応の場合，予備系にはIOF対応のサーバシャーシに搭載されたサーバモジュールを選択してください。現用系がIOF非対応の場合，予備系にはIOF非対応のサーバシャーシに搭載されたサーバモジュールを選択してください。 |
| 13 | Slot%d:現用系と異なるIOFグループIDのサーバシャーシに搭載されたサーバモジュールです。 | このサーバモジュールは予備登録できません。現用系と同一のIOFグループIDのサーバシャーシに搭載されたサーバモジュールを選択してください。 |
| 14 | Slot%d:Switch Moduleの種別が異なるサーバモジュールです。 | このサーバモジュールは予備登録できません。現用系と同一の種別のSwitch Moduleを使用したサーバモジュールを選択してください。 |
| 15 | Slot%d:現用系ホストにHVMが登録されていますが，このサーバモジュールはHVM非搭載です。 | このサーバモジュールはHVM非搭載のため予備登録できません。HVMが搭載されたサーバモジュールを選択してください。 |
| 16 | Slot%d:LPARモードのサーバモジュールです。 | このサーバモジュールはN+1グループへは予備登録できません。ほかのサーバモジュールを選択してください。 |
| 17 | Slot%d:ストレージ運用支援機能でホストグループが割り当てられています。 | ストレージ運用支援機能で，該当するサーバモジュールのホストグループの割り当てを解除してください。 |
| 18 | Slot%d:現用ホストとして<グループ名>に登録されています。 | ［ホスト登録・変更］ダイアログボックスで，現用系ホストとしての登録を解除してください。 |

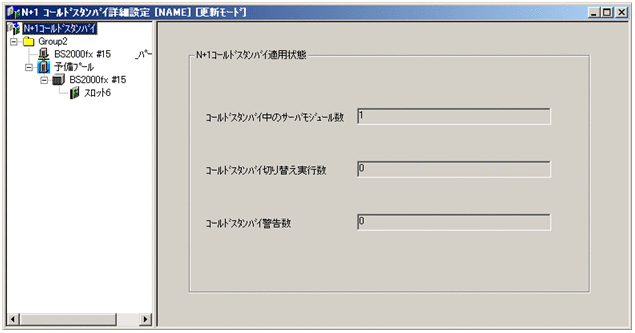

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［N+1コールドスタンバイ］ノードを選択すると，次の画面が表示されます。
![[図データ]](FIGURE/SM168100.GIF)
右ペインには次の項目が表示されます。各項目の詳細については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［N+1コールドスタンバイ詳細設定］ウィンドウ（［N+1コールドスタンバイ］ノード選択時）を参照してください。

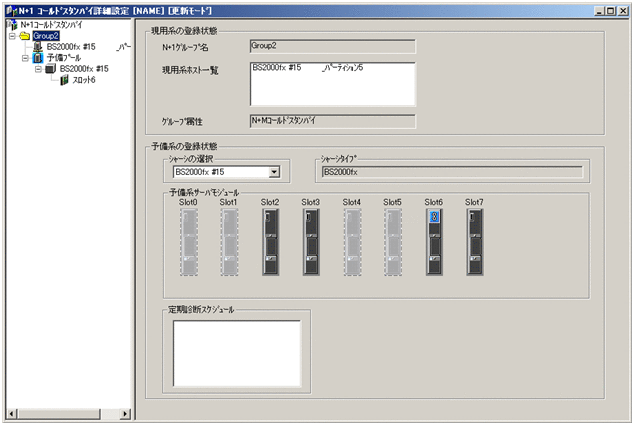

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［N+1グループ］ノードを選択すると，次の画面が表示されます。
![[図データ]](FIGURE/SM168200.GIF)
右ペインには次の項目が表示されます。各項目の詳細については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［N+1コールドスタンバイ詳細設定］ウィンドウ（［N+1グループ］ノード選択時）を参照してください。

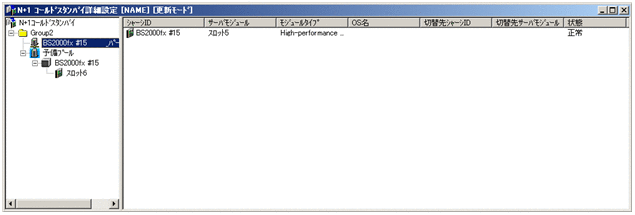

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーでホストノードを選択すると，次の画面が表示されます。
![[図データ]](FIGURE/SM168300.GIF)
右ペインには次の項目が表示されます。各項目の詳細については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［N+1コールドスタンバイ詳細設定］ウィンドウ（ホストノード選択時）を参照してください。

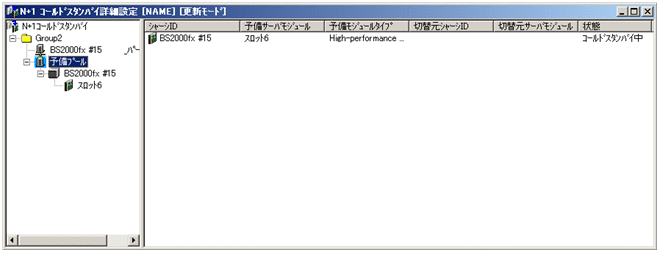

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［予備プール］ノードを選択すると，次の画面が表示されます。
［予備プール］ノードの下位の［シャーシ］ノード，［サーバモジュール］ノードを選択した場合も同じ項目が表示されます。
右ペインには次の項目が表示されます。各項目の詳細については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［N+1コールドスタンバイ詳細設定］ウィンドウ（［予備プール］ノード選択時）を参照してください。
