15.8　［フィルター条件の設定−拡張設定］ダイアログボックス

［フィルター条件の設定−拡張設定］ダイアログボックスは，フィルター条件を拡張するためのダイアログボックスです。ただし，フィルター条件にIPアドレスだけを使用する場合の拡張設定なので，フィルター条件にMACアドレス，またはMACアドレスおよびIPアドレスの両方を使用する場合には使用しません。

［フィルター条件の設定−拡張設定］ダイアログボックスを次の図に示します。

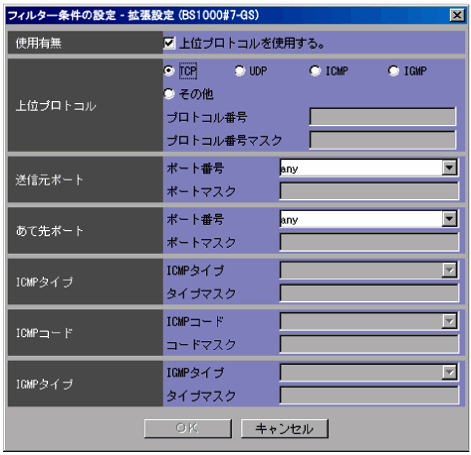

図15-9　［フィルター条件の設定−拡張設定］ダイアログボックス

表示項目について説明します。

［使用有無］

［フィルター条件の設定−基本設定］で指定したフィルター条件に加えて，上位プロトコルについてもフィルター条件を指定する場合にチェックします。この項目をチェックすると，［上位プロトコル］が選択できます。

デフォルトは選択されていません。

［上位プロトコル］

使用する上位プロトコルを指定します。指定できる項目は次のとおりです。

• 「TCP」
• 「UDP」
• 「ICMP」
• 「IGMP」
  「IGMP」は，［フィルター条件の設定−基本設定］ダイアログボックスで「送信元IP」および「あて先IP」にIPv4アドレスを入力したときだけ選択できます。

• 「その他」
  「その他」を指定した場合は，［プロトコル番号］を必ず指定してください。
  プロトコル番号を複数指定したい場合は，［プロトコル番号］と合わせて［プロトコル番号マスク］を指定してください。
  例えば，プロトコル番号が128（0x80）でプロトコル番号マスクが240（0xf0）の場合は，128〜143（0x8f）の範囲が有効になります。
  ［プロトコル番号］および［プロトコル番号マスク］は，0〜255の整数から指定します。


デフォルト値は「TCP」です。

［送信元ポート］

［上位プロトコル］で「TCP」または「UDP」を選択した場合に指定します。

［ポート番号］

送信元ポート番号を0〜65535の整数から指定します。

すべてのポート番号を指定したい場合は，プルダウンメニューから「any」を選択できます。「any」または「ANY」と入力して指定することもできます。

［ポートマスク］

送信元ポート番号を複数指定したい場合に，［ポート番号］と合わせて0〜65535の整数から指定します。［ポート番号］が「any」の場合は指定できません。

この項目は，flow filterコマンドのlistサブコマンドを使用して設定します。

［あて先ポート］

［上位プロトコル］で「TCP」または「UDP」を選択した場合に指定します。

［ポート番号］

あて先ポート番号を0〜65535の整数から指定します。

すべてのポート番号を指定したい場合は，プルダウンメニューから「any」を選択できます。「any」または「ANY」と入力して指定することもできます。

［ポートマスク］

あて先ポート番号を複数指定したい場合に，［ポート番号］と合わせて0〜65535の整数から指定します。［ポート番号］が「any」の場合は指定できません。

この項目は，flow filterコマンドのlistサブコマンドを使用して設定します。

［ICMPタイプ］

［上位プロトコル］で「ICMP」を選択した場合に指定します。この項目を指定した場合，必ず［ICMPコード］も指定してください。

［ICMPタイプ］

ICMPタイプを0〜255の整数から指定します。

すべてのタイプを指定したい場合は，プルダウンメニューから「any」を選択できます。「any」または「ANY」と入力して指定することもできます。

［タイプマスク］

ICMPタイプを複数指定したい場合に，［ICMPタイプ］と合わせて0〜255の整数から指定します。［ICMPタイプ］が「any」の場合は指定できません。

この項目は，flow filterコマンドのlistサブコマンドを使用して設定します。

［ICMPコード］

［上位プロトコル］で「ICMP」を選択した場合に指定します。この項目を指定した場合，必ず［ICMPタイプ］も指定してください。

［ICMPコード］

ICMPコードを0〜255の整数から指定します。

すべてのタイプを指定したい場合は，プルダウンメニューから「any」を選択できます。「any」または「ANY」と入力して指定することもできます。

［コードマスク］

ICMPコードを複数指定したい場合に，［ICMPコード］と合わせて0〜255の整数から指定します。［ICMPタイプ］が「any」の場合は指定できません。

この項目は，flow filterコマンドのlistサブコマンドを使用して設定します。

［IGMPタイプ］

［上位プロトコル］で「IGMP」を選択した場合に指定します。

［IGMPタイプ］

IGMPタイプを0〜255の整数から指定します。

すべてのタイプを指定したい場合は，プルダウンメニューから「any」を選択できます。「any」または「ANY」と入力して指定することもできます。

［タイプマスク］

IGMPコードを複数指定したい場合に，［IGMPタイプ］と合わせて0〜255の整数から指定します。［IGMPタイプ］が「any」の場合は指定できません。

この項目は，flow filterコマンドのlistサブコマンドを使用して設定します。
