JP1/NETM/Audit 構築・運用ガイド
正規化ルールファイルの作成例を次に示します。
正規化ルールファイルの定義内容については「13.2 正規化ルールファイル」を参照してください。
- <この節の構成>
- (1) TYPEがKEYの場合
- (2) TYPEがVALUEの場合
- (3) TYPEがWINEVENTの場合
(1) TYPEがKEYの場合
TYPEがKEYの場合の監査ログについて,正規化ルールファイルの例を示します。
(a) 正規化前の監査ログの内容例(TYPEがKEYの場合)
num=1,msgid=1234,date=2007-01-01T10:10:10.100+09:00,prog=XYZ,comp=xyz,pid=1234, host=HostA,ctgy=Authentication,result=Success,subj:euid=userA,authsrv=hostB, msg="認証に成功しました。"監査ログの各項目の内容を次の表に示します。
表C-1 正規化前の監査ログの内容(TYPEがKEYの場合)
項番 属性名 内容 1 num ログの通番 2 msgid メッセージ識別番号(メッセージID) 3 date 日時 4 prog プログラム名称 5 comp コンポーネント名称 6 pid プロセスID 7 host 発生場所 8 ctgy ログのカテゴリ 9 result ログの結果 10 subj:euid ユーザ情報 11 authsrv 認証サーバ 12 msg メッセージ (b) 正規化ルールファイルの定義例(TYPEがKEYの場合)
[LOGTYPE] TYPE=KEY SEPARATE=comma SECTION=0 LOGSTART=0 ESCTYPE=1 FRONTESC= REARESC= SKIPSPACE=1 [PATTERN] 1=AuditLogID:-:num:2 2=MessageID:-:msgid:3 3=MessageDate:D:date:4 4=ProgramName:-:prog:5 5=ComponentName:-:comp:6 6=ProcessID:-:pid:7 7=PlaceInfo:-:host:8 8=EventCategoryName:-:ctgy:9 9=EventResultName:-:result:10 10=SubjectInfo:S:"subj:euid":11 11=PeculiarInfo:M:"":0正規化ルールファイルの定義例の説明を次の表に示します。
表C-2 正規化ルールファイルの定義例の説明(TYPEがKEYの場合)
項番 設定項目 説明 1 [LOGTYPE] 定義の始まりを示す[LOGTYPE]を指定します。 2 TYPE=KEY 形式は「XX=XX」のため「KEY」を指定します。 3 SEPARATE=comma 区切り文字は「,」のため「comma」を指定します。 4 SECTION=0 セクションは特に指定しないため「0」を指定します。 5 LOGSTART=0 区切りは先頭から行うため「0」を指定します。 6 ESCTYPE=1 エスケープは「"」であるため「1」を指定します。 7 FRONTESC= エスケープが「"」のため設定不要です。 8 REARESC= エスケープが「"」のため設定不要です。 9 SKIPSPACE= 区切り文字が「,」のため設定不要です。 10 [PATTERN] セクションは特に指定していないため「PATTERN」を指定します。 11 1=AuditLogID:-:num:2 監査ログIDには「num」の値を使用し,2番を実行します。 12 2=MessageID:-:msgid:3 メッセージIDには「msgid」の値を使用し,3番を実行します。 13 3=MessageDate:D:date:4 日時には「date」の値を使用し,4番を実行します。 14 4=ProgramName:-:prog:5 プログラム名には「prog」の値を使用し,5番を実行します。 15 5=ComponentName:-:comp:6 コンポーネント名には「comp」の値を使用し,6番を実行します。 16 6=ProcessID:-:pid:7 プロセスIDには「pid」の値を使用し,7番を実行します。 17 7=PlaceInfo:-:host:8 発生場所には「host」の値を使用し,8番を実行します。 18 8=EventCategoryName:-:ctgy:9 監査事象種別には「ctgy」の値を使用し,9番を実行します。 19 9=EventResultName:-:result:10 監査事象結果には「result」の値を使用し,10番を実行します。 20 10=SubjectInfo:S:"subj:euid":11 サブジェクト種別には「実行ユーザID」を使用し,サブジェクト情報には「subj:euid」の値を使用して,11番を実行します。 21 11=PeculiarInfo:M:"":0 残りのデータを固有情報とし,正規化を終了します。 (c) 正規化後の監査ログ管理画面での表示例(TYPEがKEYの場合)
「正規化前の監査ログの内容例」を正規化した結果,監査ログ管理画面に表示される内容の例を次の表に示します。
表C-3 正規化後の監査ログ管理画面での表示例(TYPEがKEYの場合)
項番 監査ログ管理画面での項目 内容 1 監査ログID 1 2 メッセージID 1234 3 日時 2007-01-01 10:10:10.100 4 プログラム名 XYZ 5 コンポーネント名 xyz 6 プロセスID 1234 7 発生場所 HostA 8 監査事象種別 Authentication 9 監査事象結果 Success 10 サブジェクト種別 実行ユーザID 11 サブジェクト情報 userA 12 固有情報 TZD=+09:00,authsrv=hostB,msg="認証に成功しました。"
(2) TYPEがVALUEの場合
TYPEがVALUEの場合の監査ログについて,正規化ルールファイルの例を示します。
(a) 正規化前の監査ログの内容例(TYPEがVALUEの場合)
ABC 2007/01/01 10:10:10 [1234] 1234 0 userA 認証に成功しました。監査ログの各項目の内容を次の図に示します。

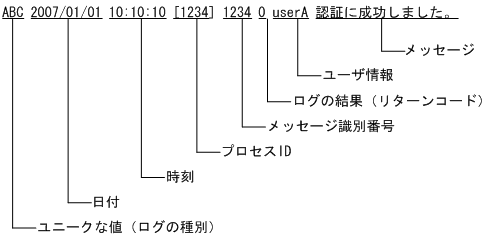

図C-1 正規化前の監査ログの内容
(b) 正規化ルールファイルの定義例(TYPEがVALUEの場合)
[LOGTYPE] TYPE=VALUE SEPARATE=space SECTION=1 LOGSTART=1 ESCTYPE=2 FRONTESC=[ REARESC=] SKIPSPACE=0 [ABC] 1=AuditLogID:*:0:2 2=ProgramName:*:XYZ:3 3=ComponentName:*:xyz:4 4=PlaceInfo:H:5 5=EventCategoryName:*:Authentication:6 6=CHECK:J:6:-1:8:7 7=CHECK:J:6:0:9:10 8=EventResultName:*:Failure:11 9=EventResultName:*:Success:11 10=EventResultName:*:Occurrence:11 11=SubjectInfo:C:"subj:euid":7:12 12=MessageDate:D:2,3:13 13=ProcessID:-:4:14 14=MessageID:-:5:15 15=PeculiarInfo:N:8:0正規化ルールファイルの定義例の説明を次の表に示します。
表C-4 正規化ルールファイルの定義例の説明(TYPEがVALUEの場合)
項番 設定項目 説明 1 [LOGTYPE] 定義の始まりを示す[LOGTYPE]を指定します。 2 TYPE=VALUE 形式は「値1,値2・・・」(値の羅列)のため「VALUE」を指定します。 3 SEPARATE=space 区切り文字は「△(半角スペース)」のため「space」を指定します。 4 SECTION=1 セクションは特に指定しないため「1」を指定します。 5 LOGSTART=1 区切りは先頭から行うため「1」を指定します。 6 ESCTYPE=2 エスケープは「[ ]」であるため「2」を指定します。 7 FRONTESC=[ エスケープが「[」のため「[」を指定します。 8 REARESC=] エスケープが「]」のため「]」を指定します。 9 SKIPSPACE=0 スペースはまとめないため「0」を指定します。 10 [ABC] セクション名として監査ログの先頭の文字列を使用します。 11 1=AuditLogID:*:0:2 監査ログIDには固定値で「0」を使用し,2番を実行します。 12 2=ProgramName:*:XYZ:3 プログラム名には固定値で「XYZ」を使用し,3番を実行します。 13 3=ComponentName:*:xyz:4 コンポーネント名には固定値で「xyz」を使用し,4番を実行します。 14 4=PlaceInfo:H:5 発生場所には監査ログ収集対象サーバ名を使用し,5番を実行します。 15 5=EventCategoryName:*:Authentication:6 監査事象種別には固定値で「Authentication」を使用し,6番を実行します。 16 6=CHECK:J:6:-1:8:7 監査ログの6番が「-1」の場合,8番を実行し,それ以外は7番を実行します。 17 7=CHECK:J:6:0:9:10 監査ログの6番が「0」の場合,9番を実行し,それ以外は10番を実行します。 18 8=EventResultName:*:Failure:11 監査事象結果には固定値で「Failure」を使用し,11番を実行します。 19 9=EventResultName:*:Success:11 監査事象結果には固定値で「Success」を使用し,11番を実行します。 20 10=EventResultName:*:Occurrence:11 監査事象結果には固定値で「Occurrence」を使用し,11番を実行します。 21 11=SubjectInfo:C:"subj:euid":7:12 サブジェクト種別には「実行ユーザID」を使用し,サブジェクト情報には7番の値を使用して,12番を実行します。 22 12=MessageDate:D:2,3:13 日時には2番と3番の値を使用し,13番を実行します。 23 13=ProcessID:-:4:14 プロセスIDには4番の値を使用し,14番を実行します。 24 14=MessageID:-:5:15 メッセージIDには5番の値を使用し,15番を実行します。 25 15=PeculiarInfo:N:8:0 残りのデータを固有情報とし,正規化を終了します。 (c) 正規化後の監査ログ管理画面での表示例(TYPEがVALUEの場合)
「正規化前の監査ログの内容例」を正規化した結果,監査ログ管理画面に表示される内容の例を次の表に示します。
表C-5 正規化後の監査ログ管理画面での表示例(TYPEがVALUEの場合)
項番 監査ログ管理画面での項目 内容 1 監査ログID − 2 メッセージID 1234 3 日時 2007-01-01 10:10:10.100 4 プログラム名 XYZ 5 コンポーネント名 xyz 6 プロセスID 1234 7 発生場所 監査ログ収集対象サーバ名 8 監査事象種別 Authentication 9 監査事象結果 Success 10 サブジェクト種別 実行ユーザID 11 サブジェクト情報 userA 12 固有情報 認証に成功しました。
- (凡例)
- −:空白
(3) TYPEがWINEVENTの場合
TYPEがWINEVENTの場合の監査ログについて,正規化ルールファイルの例を示します。
(a) 正規化前の監査ログの内容例(TYPEがWINEVENTの場合)
監査ログの各項目の内容例を次の表に示します。
表C-6 正規化前の監査ログの内容例(TYPEがWINEVENTの場合)
項番 項目 値 1 イベントログの種類 成功の監査 2 イベントソース名 Security 3 イベントカテゴリ オブジェクト アクセス 4 イベントID 564 5 イベント発生日 2008/01/01 6 イベント発生時刻 10:10:10 7 ユーザー名 Host1\Administrator 8 コンピュータ名 Host1 9 説明 削除されたオブジェクト − 10 オブジェクトサーバー Security 11 ハンドルID 2284 12 プロセスID 1456 13 イメージファイル名 C:\WINDOWS\explorer.exe
- (凡例)
- −:なし
(b) 正規化ルールファイルの定義例(TYPEがWINEVENTの場合)
[LOGTYPE] TYPE=WINEVENT SEPARATE=CRLF SECTION=1 LOGSTART=0 ESCTYPE=0 [644]※1 1=AuditLogID:*:0:2 2=MessageID:W:WinEventID:3 3=MessageDate:W:WinEventDate:4 4=ProgramName:*:Windows:5 5=ComponentName:*:AccountManagement:6 6=ProcessID:*:-1:7 7=PlaceInfo:W:WinEventPlace:8 8=EventCategoryName:*:ConfigurationAccess:9 9=EventResultName:*:Success:10 10=SubjectInfo:C:"subj:uid":呼び出し側ユーザー名:11 11=PeculiarInfo:*:obj=OSUser,op=Change:12 12=PeculiarInfo:A:"objloc:from=":呼び出し側ドメイン:13 13=PeculiarInfo:E:0 [564]※2 1=AuditLogID:*:0:2 2=MessageID:W:WinEventID:3 3=MessageDate:W:WinEventDate:4 4=ProgramName:*:Windows:5 5=ComponentName:*:ObjectAccess:6 6=ProcessID:*:-1:7 7=PlaceInfo:W:WinEventPlace:8 8=EventCategoryName:*:ContentAccess:9 9=EventResultName:*:Success:10 10=SubjectInfo:C:"subj:pid":"プロセス ID":11 11=PeculiarInfo:E:0
- 注※1
- JP1/NETM/Audit - Managerが標準サポートしているWindowsイベントログ(セキュリティに関する情報)の正規化ルールです。標準サポートしているWindowsイベントログ(セキュリティに関する情報)の正規化ルールはデフォルトで記述されています。この正規化ルールの記述の下に,標準サポート外のWindowsイベントログ(セキュリティに関する情報)の正規化ルールを追加してください。
- 注※2
- JP1/NETM/Audit - Managerで標準サポート外のWindowsイベントログ(セキュリティに関する情報)の正規化ルールです。
イベントIDが「564」の監査ログについて,正規化ルールファイルの定義例の説明を次の表に示します。
表C-7 正規化ルールファイルの定義例の説明(TYPEがWINEVENTの場合)
項番 設定項目 説明 1 [LOGTYPE] 定義の始まりを示す[LOGTYPE]を指定します。 2 TYPE=WINEVENT Windowsイベントログのため「WINEVENT」を指定します。 3 SEPARATE=CRLF 区切り文字は改行コード(CR+LF)のため,「CRLF」を指定します。 4 SECTION=1 セクションはWindowsイベントIDを指定するため「1」を指定します。 5 LOGSTART=0 区切りは先頭から行うため「0」を指定します。 6 ESCTYPE=0 エスケープしないログのため「0」を指定します。 7 [564] セクションはイベントID「564」を指定します。 8 1=AuditLogID:*:0:2 監査ログIDは「0」を使用し,2番を実行します。 9 2=MessageID:W:WinEventID:3 メッセージIDはWindowsイベントのイベントID「564」を使用し,3番を実行します。 10 3=MessageDate:W:WinEventDate:4 日時はWindowsイベントの発生日時「2008-01-01」「10:10:10」を使用し,4番を実行します。 11 4=ProgramName:*:Windows:5 プログラム名は「Windows」を使用し,5番を実行します。 12 5=ComponentName:*:ObjectAccess:6 コンポーネント名は「ObjectAccess」を使用し,6番を実行します。 13 6=ProcessID:*:-1:7 プロセスIDは「-1」を使用し,7番を実行します。 14 7=PlaceInfo:W:WinEventPlace:8 発生場所はWindowsイベントが発生した場所のコンピュータ名「Host1」を使用し,8番を実行します。 15 8=EventCategoryName:*:ContentAccess:9 監査事象種別は「ContentAccess」を使用し,9番を実行します。 16 9=EventResultName:*:Success:10 監査事象結果は「Success」を使用し,10番を実行します。 17 10=SubjectInfo:C:"subj:pid":"プロセス ID":11 サブジェクト種別は「プロセスID」を使用し,サブジェクト情報はプロセスIDの値「1456」を使用して,11番を実行します。 18 11=PeculiarInfo:E:0 残りのデータを固有情報とし,正規化を終了します。 (c) 正規化後の監査ログ管理画面での表示例(TYPEがWINEVENTの場合)
「正規化前の監査ログの内容例」を正規化した結果,監査ログ管理画面に表示される内容の例を次の表に示します。
表C-8 正規化後の監査ログ管理画面での表示例(TYPEがWINEVENTの場合)
項番 監査ログ管理画面での項目 内容 1 監査ログID − 2 メッセージID 564 3 日時 2008/01/01 10:10:10.000 4 プログラム名 Windows 5 コンポーネント名 ObjectAccess 6 プロセスID − 7 発生場所 Host1 8 監査事象種別 ContentAccess 9 監査事象結果 Success 10 サブジェクト種別 プロセスID 11 サブジェクト情報 1456 12 固有情報 削除されたオブジェクト:,オブジェクト サーバー:Security,ハンドル ID:2284,イメージ ファイル名:C:\WINDOWS\explorer.exe
- (凡例)
- −:空白
