JP1/Integrated Management - Manager 構築ガイド
マネージャーが互いにルーティングできない二つのLANに接続され,クラスタ運用されているとき,それぞれのLANからJP1/IM - Viewを接続する場合の例を次に示します。

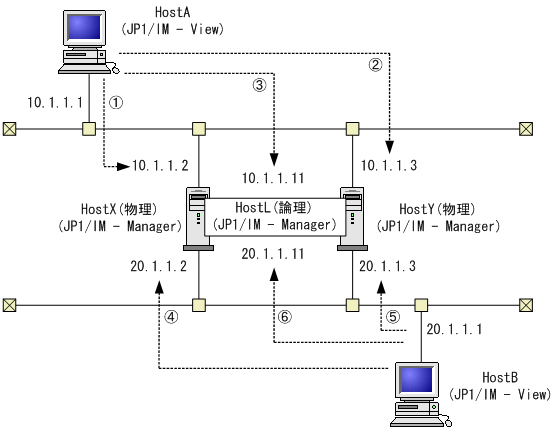

図7-3 複数LAN環境でのJP1/IM - View接続(クラスタ運用)
この場合の各ホストの設定を次の表に示します。
表7-5 HostX,HostY,HostLの設定(JP1/IM - Manager)
ホスト名 バインド方式 jp1host設定 HostX(物理ホスト) 送信ANY,受信IP 10.1.1.2,20.1.1.2 HostY(物理ホスト) 送信ANY,受信IP 10.1.1.3,20.1.1.3 HostL(論理ホスト) 送信ANY,受信IP 10.1.1.11,20.1.1.11 なお,JP1/Baseの通信設定が必要になります。設定の詳細については,マニュアル「JP1/Base 運用ガイド」のネットワーク構成に応じたJP1/Baseの通信設定の章を参照してください。
表7-6 HostAの設定(JP1/IM - View)
ホスト名 接続
ホストその他条件 図中の丸付き
数字との対応HostA HostX ホスト名HostX→10.1.1.2の変換ができること 1 HostY ホスト名HostY→10.1.1.3の変換ができること 2 HostL ホスト名HostL→10.1.1.11の変換ができること 3 HostB HostX ホスト名HostX→20.1.1.1の変換ができること 4 HostY ホスト名HostY→20.1.1.2の変換ができること 5 HostL ホスト名HostL→20.1.1.11の変換ができること 6
