7.2.1　構成例1（クラスタ運用なし，JP1/IM - View接続）

クラスタ運用していない状態で，マネージャーが互いにルーティングできない二つのLANに接続されており，それぞれのLANからJP1/IM - Viewを接続する場合の例を次に示します。

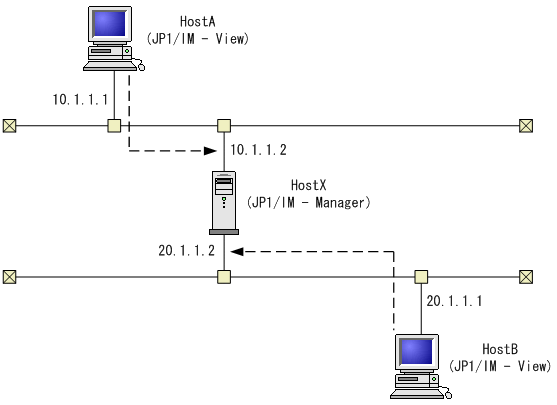

図7-1　複数LAN環境でのJP1/IM - View接続（クラスタ運用なし）

この場合の各ホストの設定を次の表に示します。

表7-1　HostXの設定（JP1/IM - Manager）

ホスト名	バインド方式※	jp1host設定※
HostX	送信ANY，受信ANY	−
	送信ANY，受信IP	10.1.1.2，20.1.1.2

（凡例）

−：設定不要

注※　どちらの設定でも接続できます。

JP1/Baseの通信設定を変更しなくても問題なく動作します（クラスタ運用しない場合，送受信ともにANYバインド方式で動作します）。

表7-2　HostA，HostBの設定（JP1/IM - View）

ホスト名	接続ホスト	その他条件
HostA	HostX	ホスト名HostX→10.1.1.2の変換ができること
HostB	HostX	ホスト名HostX→20.1.1.2の変換ができること
