テキストエディタを用いたパターンを作成する手順を次に示します。

1. テキストエディタの操作に従ってパターンを作成します。
   1行目は，パターンIDレコードを指定します。2行目以降に，ドット単位でパターンデータを作成していきます。

2. ファイル名の拡張子に「.bpn」（固定）を付加して保存します。
   拡張子を省略した場合は，「.bpn」を仮定します。


解説

書式パターンの作成例を次の図に示します。

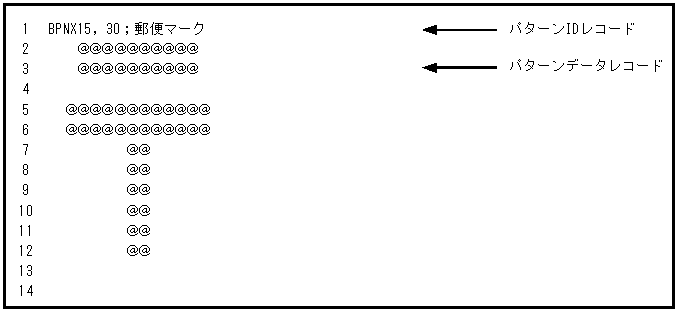

図4-50　書式パターンの作成例

パターンIDレコード

1行目は次に示す項目を，続けて「BPNXxxxx,yyyy;コメント」の形で指定します。

BPNX：パターンシートID

xxxx：パターン横ドットサイズ

yyyy：パターン縦ドットサイズ

コメント：コメント

パターンIDレコードの指定項目を次の表に示します。

表4-17　パターンIDレコードの指定項目

指定項目	内容
パターンシートID	「BPNX」と指定します。
パターン横ドットサイズ	パターンの横方向の大きさをドット数で指定します。
パターン縦ドットサイズ	パターンの縦方向の大きさをドット数で指定します。
コメント	書式パターンシートに対する任意のコメントを指定できます。コメントは省略できますが，コメントを省略する場合であってもパターン縦ドットサイズのあとのセミコロン（;）は省略できません。

パターンデータレコード

2行目以降にパターンを作成します。各1文字がパターンの1ドットに対応し，空白(20)₁₆を指定した場合は対応するドットがOFFに，それ以外の文字を指定した場合は対応するドットがONになります。

注意事項

・パターンデータレコード長がパターン横ドットサイズより長い場合，超過分は無視されます。短い場合は，不足分は空白になります。

・パターンデータレコード数がパターン縦ドットサイズより多い場合，超過分は無視されます。少ない場合は，不足分は空白になります。

・タブ(09)₁₆は，空白8個になります。

パターン・コンバータは，モノクロ2階調のWindowsビットマップをPDE - Form Designerで扱える形式のドットパターンに変換するコンバータです。Windowsのペイントで編集したモノクロビットマップやイメージスキャナで取り込んだモノクロビットマップをパターン・コンバータでドットパターンに変換することによって，PDE - Form Designerで取り込むことができます。ビットマップからドットパターンへの変換の流れを次の図に示します。

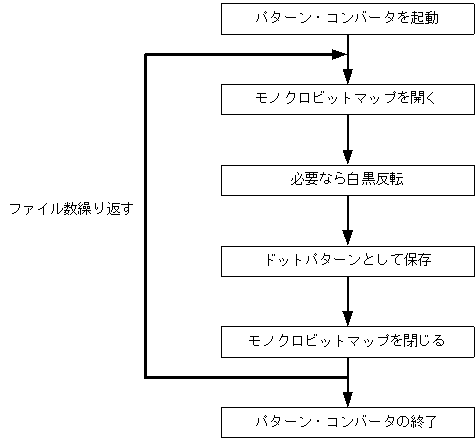

図4-51　ビットマップからドットパターンへの変換の流れ

パターン・コンバータを用いたパターンを作成する手順を次に示します。

1. PDE - Form Designerの［パターン・コンバータ］アイコンを選択します。
   ［パターン・コンバータ］アイコンはPDE - Form Designerのインストール時に作成されています。このアイコンを選択すると，［パターン・コンバータ］画面が表示されます。

2. ツールバーのプッシュボタン，またはメニューバーの［ファイル］から［ビットマップを開く］を選択します。
   ［ビットマップファイルの選択］画面が表示されます。
   ビットマップファイルを選択すると，画面の下部にビットマップの情報が表示されます。開くことができるビットマップの場合は，その旨のメッセージが表示されますので，［開く］ボタンをクリックします。［ビットマップファイルの選択］画面が閉じられ，［パターン・コンバータ］画面にビットマップファイルのイメージが表示されます。

3. 白黒反転が必要なとき，ツールバーのプッシュボタンまたはメニューバーの［編集］から［白黒反転］を選択します。
   白黒反転します。

4. ツールバーのプッシュボタン，またはメニューバーの［ファイル］から［パターンとして保存］を選択します。
   ［パターンとして保存］画面が表示されます。
   ファイル名と概要を入力後，［保存］ボタンをクリックします。
   概要は省略できます。［キャンセル］ボタンをクリックするとファイルは保存されません。


補足事項

環境設定のフォルダ設定

メニューバーの［全体設定］から［フォルダ設定］を選択すると，［フォルダ設定］画面が表示されます。ビットマップファイルとパターンファイルの格納フォルダを指定できます。

［参照］ボタンをクリックすると［フォルダの参照］画面が表示されますので，フォルダを選択し［OK］ボタンをクリックしてください。

この設定をすることで，「ビットマップを開く」および「パターンとして保存」操作時の，フォルダ移動を少なくできます。この設定は，パターン・コンバータを終了させて，再起動させた場合にも有効です。

変換の範囲

変換できるのは次に示す条件を満たすビットマップに限ります。

形式：WindowsDIBフォーマット

カラー：2階調

カラーのビットマップはWindowsのペイントなどで，上記の条件のビットマップに変換することで取り扱えます。
