単純内容要素タブは，設定する単純内容要素がグローバル定義でもローカル定義でも表示されます。単純内容要素の情報を指定します。

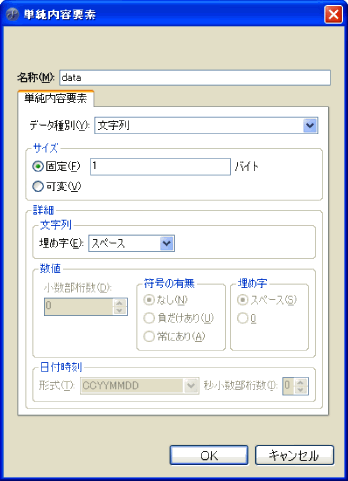

図11-25　単純内容要素ダイアログ（単純内容要素タブ）

［データ種別］

単純内容要素として使用するデータの種別をドロップダウンリストから選択します。選択できるデータ種別を次に示します。

• 文字列
• 整数
• 実数
• 固定小数部数値
• ゾーン形式数値
• パック形式数値
• 符号付2進整数
• 符号無2進整数
• バイト列
• 日付時刻

［サイズ］

単純内容要素として使用するデータのサイズを指定します。

• 固定値の場合
  ラジオボタンで［固定］を選択し，サイズ（バイト）を指定します。
  データ種別と文字コードによって指定できるサイズの範囲が異なります。指定できるサイズの範囲を次の表に示します。


  表11-7　固定値の単純内容要素に指定できるサイズの範囲

  データ種別		文字コード	指定できる範囲（バイト）
  文字列，整数，実数，固定小数部数値		UTF16以外	1〜2,147,483,647
  		UTF16	2〜2,147,483,646
  ゾーン形式数値，パック形式数値		−	1〜2,147,483,647
  符号付2進整数，符号無2進整数		−	1，2，4，8のどれか
  バイト列		−	1〜2,147,483,647
  日付時刻	CCYYMMDD	UTF16以外	8〜2,147,483,647
  		UTF16	16〜2,147,483,646
  	YYMMDD	UTF16以外	6〜2,147,483,647
  		UTF16	12〜2,147,483,646
  	hhmmss	UTF16以外	6〜2,147,483,647
  		UTF16	12〜2,147,483,646
  	CCYYMMDDhhmmss	UTF16以外	14〜2,147,483,647
  		UTF16	28〜2,147,483,646
  	YYMMDDhhmmss	UTF16以外	12〜2,147,483,647
  		UTF16	24〜2,147,483,646

  （凡例）

  −：指定できる範囲が文字コードに依存しないことを示します。




• 可変値の場合
  ラジオボタンで［可変］を選択します。サイズの決定方法は，構成要素タブ（または構成要素ダイアログ）の［サイズ］で設定します。


［文字列］

データ種別が文字列の場合で，サイズが固定のとき，埋め字の種類を設定します。

［埋め字］

単純内容要素として使用するデータが指定したサイズに満たない場合，余った部分を埋める文字をドロップダウンリストから選択します。空白で埋める場合は［スペース］を，空文字（0x00）で埋める場合は［空文字］を選択します。

［数値］

データ種別が固定小数部数値，ゾーン形式数値，またはパック形式数値の場合，詳細を設定します。

［小数部桁数］

小数部分の桁数を0〜33で指定します。

［符号の有無］

データ種別が固定小数部数値の場合，正負の符号の有無をラジオボタンで選択します。

• 符号がない場合
  ［なし］を選択します。

• 負の符号だけある場合
  ［負だけあり］を選択します。

• 常に正負の符号がある場合
  ［常にあり］を選択します。


［埋め字］

データ種別が固定小数部数値の場合，単純内容要素として使用するデータが指定したサイズに満たないとき，余った部分を埋める文字をラジオボタンで選択します。空白で埋める場合は［スペース］を，0で埋める場合は［0］を選択します。

［日付時刻］

データ種別が日付時刻の場合，日付時刻の形式を設定します。

［形式］

日付時刻の形式をドロップダウンリストから選択します。

［秒小数部桁数］

日付時刻の形式に時刻（hhmmss）が含まれる場合，秒の小数部分の桁数を0〜3で指定します。

構成要素タブは，ローカル定義の単純内容要素を設定する場合にだけ表示されます。構成要素の情報を指定します。

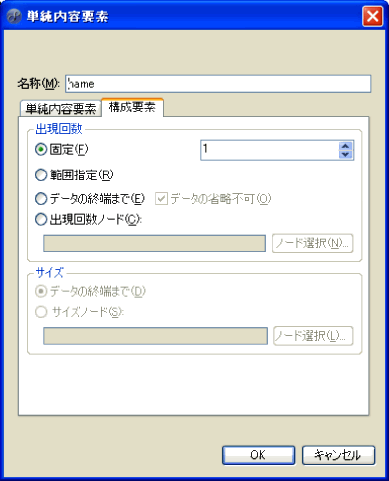

図11-26　単純内容要素ダイアログ（構成要素タブ）

指定する内容は，構成要素ダイアログの構成要素タブと同じです。

構成要素ダイアログの構成要素タブについては，「11.3.4　構成要素ダイアログ」を参照してください。

各タブで共通の内容を次に示します。

［インフォメーション］

単純内容要素ダイアログの入力情報に問題がある場合に，ダイアログの最上段に問題点を示すメッセージが表示されます。表示されるメッセージと対策については，「4.4.5(1) 検証内容」を参照してください。

［名称］

単純内容要素の名称を指定します。NCName型で使用できる文字を利用して256文字以内で指定します。

［OK］ボタン

指定した内容を設定して単純内容要素ダイアログを閉じます。

［キャンセル］ボタン

指定した内容を設定しないで単純内容要素ダイアログを閉じます。
