WSDLの作成の例として使用するビジネスプロセスを次の図に示します。

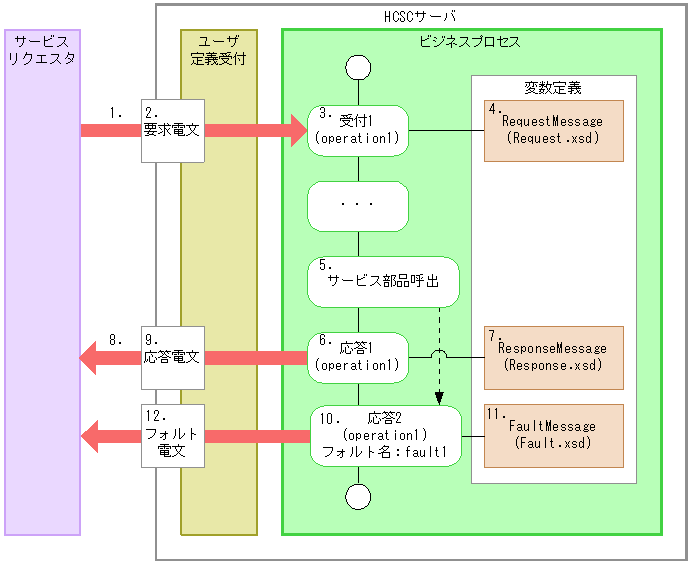

図8-4　WSDLの作成の例として使用するビジネスプロセス

1. サービスリクエスタがビジネスプロセスにサービス部品の実行を要求します。
2. サービス部品の実行要求では，XMLの要求電文が送付されます。
3. ビジネスプロセスはXMLの要求電文を受付1という受付アクティビティで受け取ります。このときのオペレーション名はoperation1です。
4. 受付1には変数RequestMessageを割り当て，要求電文を規定する電文フォーマットとしてRequest.xsdが指定されています。
5. ビジネスプロセスからサービス部品を呼び出します。フォルトが発生した場合は項番10.でフォルトが返されます。
6. ビジネスプロセスが，サービス部品の実行結果をXMLの応答電文として構成し，応答1という応答アクティビティで返します。
7. 応答1には変数ResponseMessageを割り当て，応答電文を規定する電文フォーマットとしてResponse.xsdが指定されています。
8. サービスリクエスタへの応答が返されます。
9. サービスリクエスタへの応答では，XMLの応答電文が送付されます。
10. 項番5.でフォルトが発生した場合，応答2という応答アクティビティからfault1というフォルトが返されます。
11. 応答2には変数FaultMessageを割り当て，フォルト電文を規定する電文フォーマットとしてFault.xsdが指定されています。
12. サービスリクエスタにフォルト電文が送付されます。

図8-4に示すビジネスプロセスで利用する電文フォーマットの例を次に示します。

Request.xsd

• XMLスキーマソース
  文字列の値を持つ単一の要素<Request1>を規定する要求電文用の電文フォーマットです。


  <?xml version="1.0" encoding="UTF-8"?> <xsd:schema targetNamespace="http://www.example.org/request" xmlns:xsd="http://www.w3.org/2001/XMLSchema"> <xsd:element name="Request1" type="xsd:string" /> </xsd:schema>

• この電文フォーマットの規定に従って送付されるXML


  <Request1>Sample request message</Request1>

Response.xsd

• XMLスキーマソース
  boolean値を持つ単一の要素<Response1>を規定する応答電文用の電文フォーマットです。


  <?xml version="1.0" encoding="UTF-8"?> <xsd:schema targetNamespace="http://www.example.org/response" xmlns:xsd="http://www.w3.org/2001/XMLSchema"> <xsd:element name="Response1" type="xsd:boolean" /> </xsd:schema>

• この電文フォーマットの規定に従って送付されるXML


  <Response1>true</Response1>

Fault.xsd

• XMLスキーマソース
  <Fault1>という要素を規定し，さらにその子要素としてint値を持つ要素<param1>を規定するフォルト電文用の電文フォーマットです。


  <?xml version="1.0" encoding="UTF-8"?> <xsd:schema targetNamespace="http://www.example.org/service" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:svc="http://www.example.org/service"> <xsd:element name="Fault1" type="svc:SampleData"/> <xsd:complexType name="SampleData"> <xsd:sequence> <xsd:element name="param1" type="xsd:int"/> </xsd:sequence> </xsd:complexType> </xsd:schema>

• この電文フォーマットの規定に従って送付されるXML


  <Fault1> <param1>123</param1> </Fault1>
