アプリケーションサーバの1:1系切り替えシステムの構成例を次の図に示します。なお，以降の項では，このシステムの構成例を使用したシステムの構築例を示します。

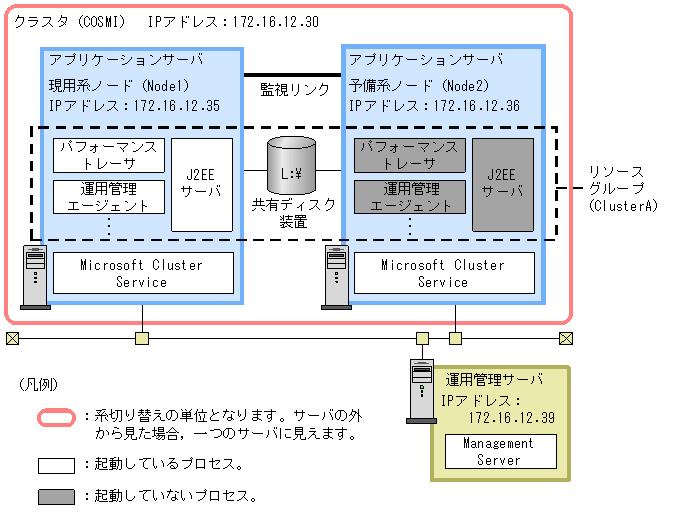

図17-1　アプリケーションサーバを対象にした1:1系切り替えシステムの構成例（Windowsの場合）

この例では，アプリケーションサーバの実行系（現用系）とアプリケーションサーバの待機系（予備系）を1:1で配置しています。また，Management Serverは，運用管理サーバとして，アプリケーションサーバとは別のマシンに配置しています。

アプリケーションサーバの1:1系切り替えシステムでは，まずクラスタを構築して，アプリケーションサーバをクラスタ（例ではCOSMI）内に現用系ノード（例ではNode1）と予備系ノード（例ではNode2）として定義します。また，現用系ノードと予備系ノードは，「物理ディスクリソース」，「IPアドレスリソース」，「ネットワーク名リソース」，および「汎用スクリプトリソース」を含めた，一つのリソースグループ（例ではClusterA）として定義します。

なお，Cosminexusをクラスタ構成に配置するためには，エイリアスIPアドレスを設けて，稼働中のノードがエイリアスIPアドレスを引き継ぐことで，クライアントがクラスタ内のノードを意識しないようにします。1:1系切り替えシステムの場合，エイリアスIPアドレスは，Microsoft Cluster Serviceによって動的に割り当てられるアドレス（クラスタIPアドレス）となります。

Microsoft Cluster Serviceと連携する場合には，運用管理ポータルやクラスタアドミニストレータの設定などが必要になります。アプリケーションサーバの1:1系切り替えシステムの設定手順を次の図に示します。

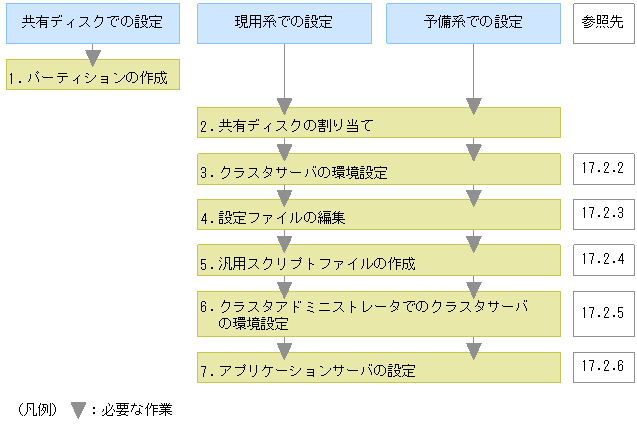

図17-2　アプリケーションサーバを対象にした1:1系切り替えシステムの設定手順（Windowsの場合）

図中の1.〜7.について説明します。

1. 共有ディスクにパーティションを作成して，ファイルシステムを構築します。
   Microsoft Cluster Serviceのクラスタ管理用ファイルの格納場所を作成します。また，グローバルトランザクションを使用する場合には，トランザクション情報の格納場所を作成します。なお，クラスタ管理用ファイルの格納場所とトランザクション情報の格納場所は，同じパーティションでもかまいません。

2. システムに共有ディスクを割り当てます。
   システムに共有ディスクを割り当てる際は，現用系と予備系で，同じドライブ文字を割り当ててください。

3. 運用管理ポータルでクラスタサーバの環境を設定します。
   運用管理ポータルの「運用管理ドメインの構成定義」，および「論理サーバの環境設定」で，Microsoft Cluster Serviceを使用する場合の設定をします。

4. 設定ファイルを編集します。
   運用管理ポータルでは設定できない，運用管理エージェントやManagement Server，Hitachi Web Serverなどの各種定義ファイルを設定します。

5. 汎用スクリプトファイルを作成します。
   運用管理エージェントを監視，起動，停止するための汎用スクリプトファイルを作成します。

6. クラスタアドミニストレータでクラスタサーバの環境を設定します。
   クラスタアドミニストレータを使用して，系で稼働させるサーバの環境を設定します。

7. 運用管理ポータル，クラスタアドミニストレータなどで，アプリケーションサーバの設定をします。
   運用管理ポータル，クラスタアドミニストレータなどを使用して，Cosminexusをクラスタ構成に配置し，J2EEアプリケーションやリソースアダプタを設定します。
