メッセージリスナのインタフェースとしてjavax.jms.MessageListenerインタフェースを使用する場合の属性ファイルの指定例を示します。

ここでは，次の図に示す構成を例にして説明します。JMSに対応した二つのMessage-driven Beanが，それぞれ別の管理オブジェクト（javax.jms.Queue）からメッセージを受信する例です。

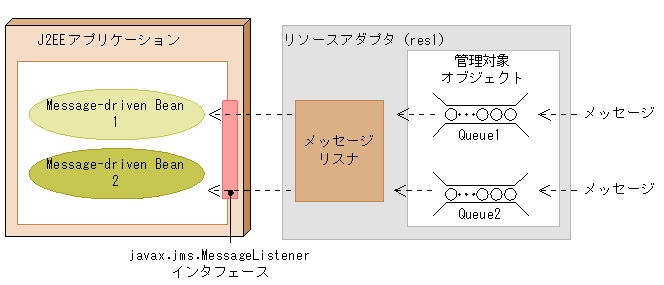

図9-19　javax.jms.MessageListenerインタフェースを使用したMessage-driven Beanおよびリソースアダプタの構成例

アプリケーション統合属性ファイルの指定例を次に示します。

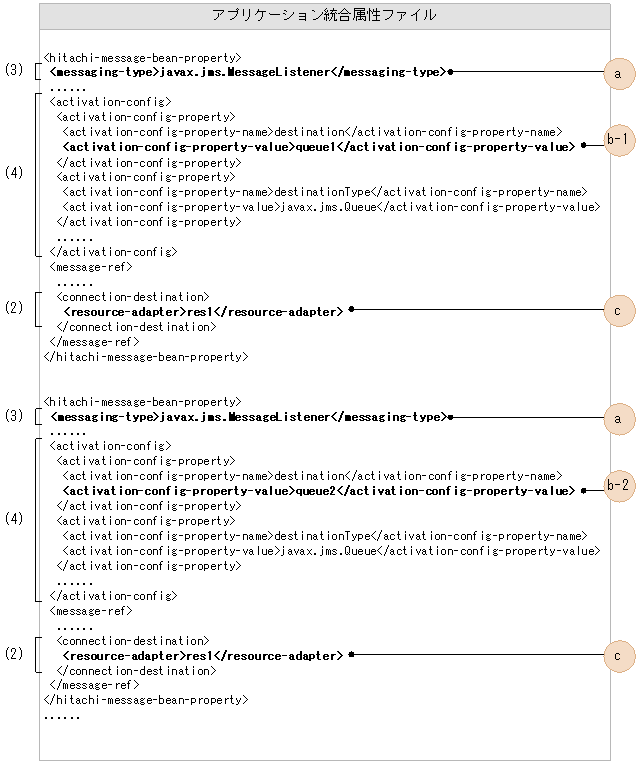

図9-20　アプリケーション統合属性ファイルの指定例（javax.jms.MessageListenerインタフェースを使用する場合）

図の説明：

図中の(2)〜(4)は，「9.9.2　リソースアダプタとJ2EEアプリケーションでの設定内容」での説明の項番と対応しています。また，a，b-1，b-2，cは，それぞれ次の設定を示します。

• a：Message-driven Beanが使用するインタフェース
• b-1，b-2：ActivationSpecと管理対象オブジェクトの対応づけ
• c：Message-driven Beanとリソースアダプタの対応づけ

なお，a，b-1，b-2，cの設定値は，図9-21と対応しています。

Connector属性ファイルの指定例を次の図に示します。

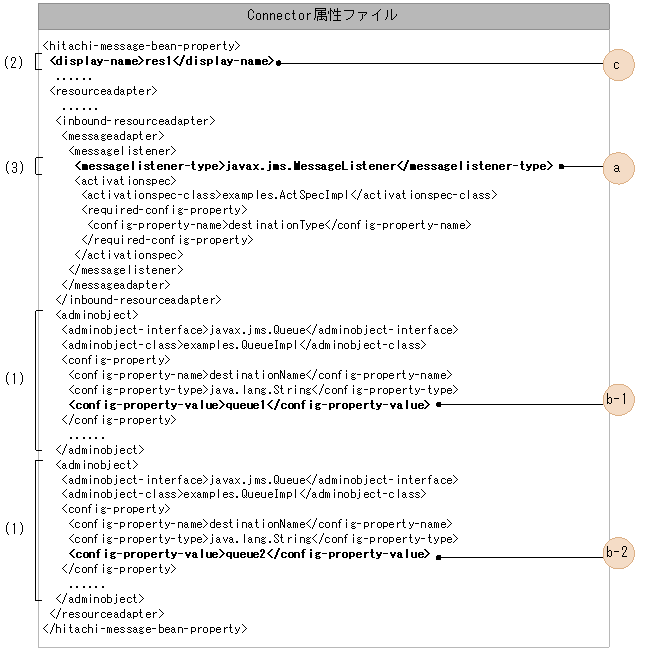

図9-21　Connector属性ファイルの指定例（javax.jms.MessageListenerインタフェースを使用する場合）

図の説明：

図中の(1)〜(3)は，「9.9.2　リソースアダプタとJ2EEアプリケーションでの設定内容」での説明の項番と対応しています。また，a，b-1，b-2，cは，それぞれ次の設定を示します。

• a：Message-driven Beanが使用するインタフェース
• b-1，b-2：ActivationSpecと管理対象オブジェクトの対応づけ
• c：Message-driven Beanとリソースアダプタの対応づけ

なお，a，b-1，b-2，cの設定値は，図9-20と対応しています。

メッセージリスナのインタフェースとして任意のインタフェースを使用する場合の属性ファイルの指定例を示します。

ここでは，次の図に示す構成を例にして説明します。

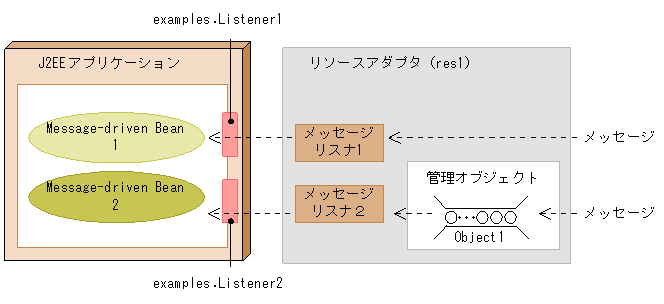

図9-22　任意のメッセージリスナインタフェースを使用したMessage-driven Beanおよびリソースアダプタの構成例

この例では，リソースアダプタが次に示す二つの独自のインタフェースに対応しています。

• examples.Listener1は管理対象オブジェクトと独立して使用するメッセージリスナインタフェースです。
• examples.Listener2は管理対象オブジェクトと関連づけて使用するメッセージリスナインタフェースです。

アプリケーション統合属性ファイルの指定例を次の図に示します。

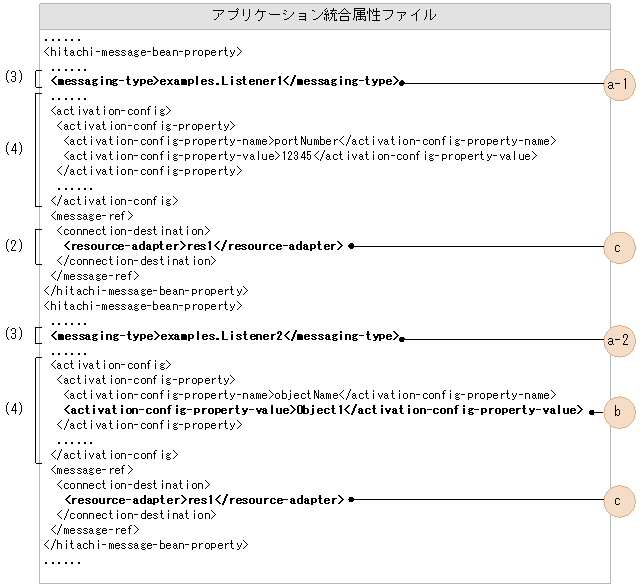

図9-23　アプリケーション統合属性ファイルの指定例（任意のメッセージリスナインタフェースを使用する場合）

図の説明：

図中の(2)〜(4)は，「9.9.2　リソースアダプタとJ2EEアプリケーションでの設定内容」での説明の項番と対応しています。また，a-1，a-2，b，cは，それぞれ次の設定を示します。

• a-1，a-2：Message-driven Beanが使用するインタフェース
• b：ActivationSpecと管理対象オブジェクトの対応づけ
• c：Message-driven Beanとリソースアダプタの対応づけ

なお，a-1，a-2，b，cの設定値は，図9-24と対応しています。

Connector属性ファイルの指定例を次の図に示します。

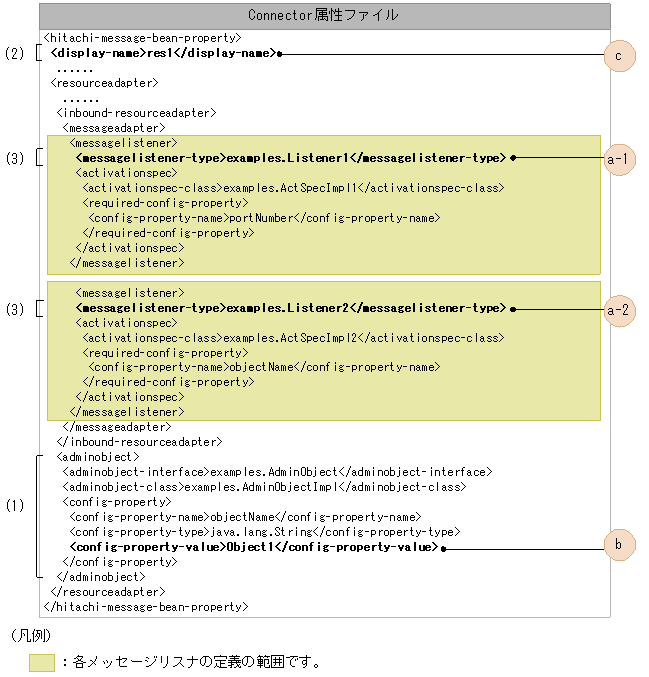

図9-24　Connector属性ファイルの指定例（任意のメッセージリスナインタフェースを使用する場合）

図の説明：

図中の(1)〜(3)は，「9.9.2　リソースアダプタとJ2EEアプリケーションでの設定内容」での説明の項番と対応しています。また，a-1，a-2，b，cは，それぞれ次の設定を示します。

• a-1，a-2：Message-driven Beanが使用するインタフェース
• b：ActivationSpecと管理対象オブジェクトの対応づけ
• c：Message-driven Beanとリソースアダプタの対応づけ

なお，a-1，a-2，b，cの設定値は，図9-23と対応しています。
