Webフロントシステムで，Webブラウザから送信されたリクエストをアプリケーションサーバで処理する場合に適用されるシステム構成です。

Webクライアント構成では，Webサーバとアプリケーションサーバを異なるマシンに分けて配置できます。Webサーバとアプリケーションサーバを異なるマシンに配置したWebクライアント構成の例を次の図に示します。

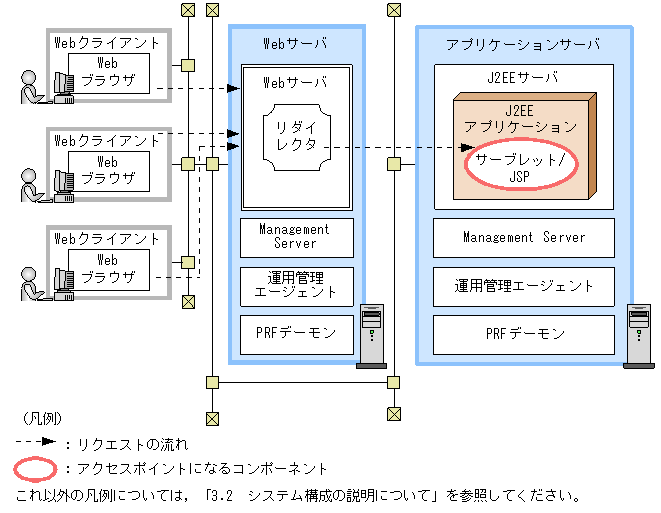

図3-66　Webサーバとアプリケーションサーバを異なるマシンに配置したWebクライアント構成の例

特徴

HTMLファイルなどの静的なコンテンツを配置するマシンと，サーブレットやJSPなどのWebアプリケーションを実行するマシンを分けることで，パフォーマンスの向上が図れます。静的コンテンツとWebアプリケーションを分けて配置する場合の配置方法については，「6.7.1　静的コンテンツとWebアプリケーションの配置を切り分ける」を参照してください。

リクエストの流れ

アクセスポイントであるサーブレットとJSPは，J2EEサーバ上で動作します。Webブラウザからのリクエストは，Webサーバ経由でアクセスポイントに送られ，サーブレットとJSPを呼び出します。

それぞれのマシンに必要なソフトウェアとプロセスについて説明します。なお，リソースと接続するために必要なプロセスについては，「3.6　トランザクションの種類を検討する」を参照してください。

(a)　Webサーバマシン

Webサーバマシンには，次のどれかをインストールする必要があります。

• Application Server Standard
• Application Server Enterprise
• Web Redirector

必要なプロセスは次のとおりです。

• Webサーバ
• Management Server
• 運用管理エージェント
• PRFデーモン

Application Server StandardまたはApplication Server Enterpriseには，WebサーバであるHitachi Web Serverが含まれています。Windowsの場合，WebサーバにMicrosoft IISを使用することもできます。この場合は，ソフトウェアとしてMicrosoft IISが必要です。

Web Redirectorには，Webサーバは含まれていません。Hitachi Web ServerまたはMicrosoft IISが必要です。

(b)　アプリケーションサーバマシン

アプリケーションサーバマシンには，Application Server StandardまたはApplication Server Enterpriseをインストールする必要があります。

必要なプロセスは次のとおりです。

• J2EEサーバ
• Management Server
• 運用管理エージェント
• PRFデーモン

(c)　Webクライアントマシン

Webクライアントマシンには，Webブラウザが必要です。
