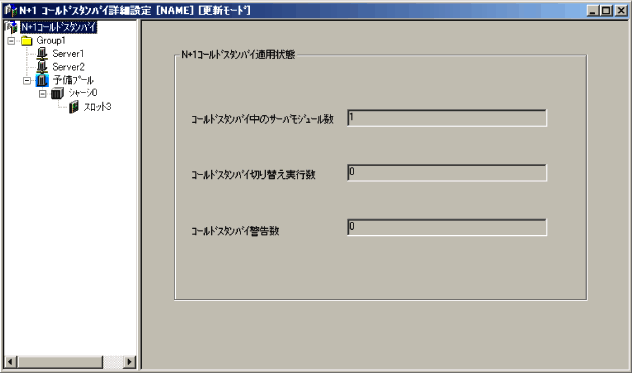

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［N+1コールドスタンバイ］ノードを選択すると，右ペインには次の項目が表示されます。

このウィンドウでは，次の情報を表示します。

項目	説明
コールドスタンバイ中のサーバモジュール数	コールドスタンバイ中のサーバモジュールの合計数を表示します。SMP構成の場合も，サーバモジュール数で表示します。
コールドスタンバイ切り替え実行数	コールドスタンバイ切り替え（手動および自動）実行されたサーバモジュールの合計数を表示します。SMP構成の場合も，サーバモジュール数で表示します。
コールドスタンバイ警告数	コールドスタンバイ警告が発生しているサーバモジュールの合計数を表示します。SMP構成の場合も，サーバモジュール数で表示します。

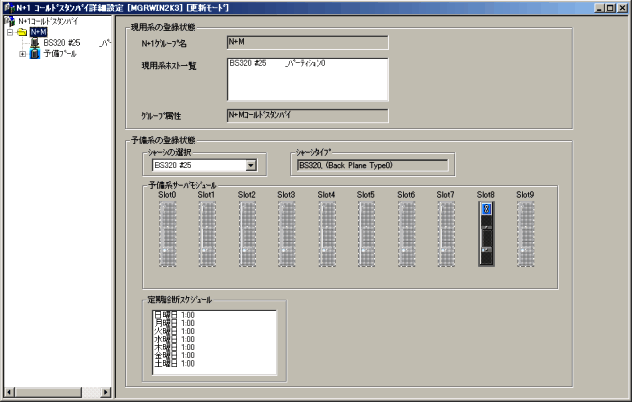

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［N+1グループ］ノードを選択すると，右ペインには次の項目が表示されます。

注意

コンソールサービスのバージョンが07-55以前の場合は，「グループ属性」は表示されません。また，コンソールサービスのバージョンが08-00以前の場合は，「シャーシタイプ」は表示されません。

接続先マネージャサービスおよびコンソールサービスのバージョンが08-50より前の場合は，「定期診断スケジュール」は表示されません。

［N+1コールドスタンバイ詳細設定］ウィンドウには，次の情報が表示されます。

項目	説明
N+1グループ名	N+1グループ名が表示されます。
現用系ホスト一覧	現用系N+1グループに属するホストが表示されます。Agentがインストールされていないホスト，またはVMホストが登録されていないホストの場合，「シャーシID_パーティションX」（X：パーティション番号）と表示されます。
グループ属性	N+1グループ作成時に登録されたグループ属性が表示されます。「N+1コールドスタンバイ」または「N+Mコールドスタンバイ」が表示されます。
シャーシの選択	現用系N+1グループに登録されているシャーシが表示されます。複数登録されている場合は，サーバモジュールの状態を表示したいシャーシを選択できます。選択したシャーシ内のサーバモジュールの状態が，予備系サーバモジュールに表示されます。N+1グループに予備系サーバモジュールが登録されていないと何も表示されません。
シャーシタイプ	選択されているシャーシのシャーシタイプが表示されます。
予備系サーバモジュール※	シャーシの選択に表示されているシャーシ内のサーバモジュールの状態が表示されます。N+1グループに予備系サーバモジュールが登録されていない場合は，何も表示されません。ウィンドウ表示中にエラーが発生した場合，取得不可を表示する場合があります。その場合は，エラーメッセージに従って対処してください。
定期診断スケジュール	設定した予備系サーバモジュールの定期診断スケジュールが表示されます。

注※

表示されるSlotの数は，サーバシャーシのタイプによって異なります。

予備系サーバモジュールに表示されるアイコンの意味を次に示します。

アイコン	状態	意味
	予備登録可能	予備として登録が可能なことを示します。
	予備登録中	現在，予備として登録されていることを示します。
	予備登録不可	予備登録できないサーバモジュールであることを示します。
	コールドスタンバイ切り替え中	予備に切り替えようとしている状態であることを示します。
	コールドスタンバイ実行	コールドスタンバイが実行されていることを示します。
	コールドスタンバイ警告	予備プールの電源が手動でONされたか，またはサーバモジュールがシャーシから外れたことが原因で，コールドスタンバイを行わない状態であることを示します。
	コールドスタンバイ失敗	予備系電源投入の失敗などによって，予備プールへの切り替えが正常に行えなかったことを示します。
	サーバモジュール診断中	予備プールのサーバモジュールに異常がないかどうかを診断している状態であることを示します。
	サーバモジュール障害	予備プールのサーバモジュールで障害が発生し，予備プールへの切り替えが正常に行えなかったことを示します。
	サーバモジュール状態不明	バージョンアップによってステータスが追加され，状態が不明なことを示します。

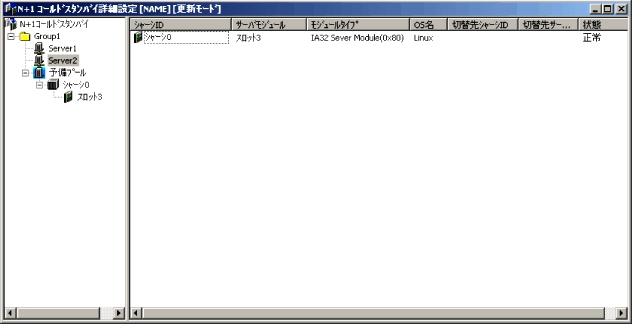

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［ホスト］ノードを選択すると，右ペインには次の項目が表示されます。

このウィンドウでは，次の情報を表示します。

項目	説明
シャーシID	現用系サーバモジュールのシャーシIDを表示します。
サーバモジュール	現用系サーバモジュールのスロット番号を表示します。
モジュールタイプ	現用系サーバモジュールのモジュールタイプを表示します。
OS名	現用系サーバモジュールのOS名を表示します。Agentがインストールされていないホスト，またはVMホストが登録されていないホストの場合，空白が表示されます。
切替先シャーシID	予備系サーバモジュールのシャーシIDを表示します。
切替先サーバモジュール	予備系サーバモジュールのスロット番号を表示します。
状態	選択した［ホスト］ノードの状態を表示します。

状態には，次に示すどれかが表示されます。また，［N+1コールドスタンバイ詳細設定］ウィンドウのツリーの［ホスト］ノードおよび右ペインのシャーシIDには，その状態を示すアイコンが表示されています。

状態	意味	アイコン
正常	正常であることを示します。	（ホスト）
		（シャーシID）
		（HVM）
		（VMホスト）
障害発生	N+1対象障害が発生していることを示します。	（ホスト）
		（シャーシID）
		（HVM）
		（VMホスト）
切り替え実行中	予備に切り替えようとしている状態であることを示します。	（ホスト）
		（シャーシID）
		（HVM）
		（VMホスト）
切り替え完了	コールドスタンバイ切り替えが実行されていることを示します。	（ホスト）
		（シャーシID）
		（HVM）
		（VMホスト）
エラー検知※	現用系ホストの構成上のエラーが発生したことを示します。	（ホスト）
		（シャーシID）
		（HVM）
		（VMホスト）
取得不可	バージョンアップによってステータスが追加され，このバージョンでは状態が不明なことを示します。	（ホスト）
		（シャーシID）
		（HVM）
		（VMホスト）

注※

N+1グループに現用系ホストが登録されたあとで，現用ホストのサーバモジュールがシャーシから抜去，または現用ホストのパーティション構成が変更されたことが原因で，切り替えを実行できない状態を示します。また，切り替えに失敗した場合や復帰に失敗した場合も「エラー検知」の状態になります。

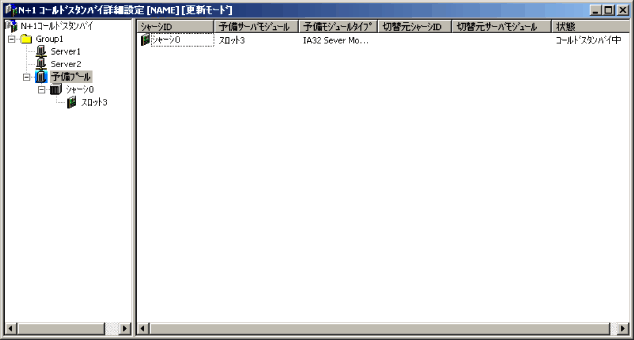

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［予備プール］ノードを選択すると，右ペインには次の項目が表示されます。

［予備プール］ノードの下位の［シャーシ］ノード，［サーバモジュール］ノードを選択した場合も同じ項目が表示されます。

このウィンドウでは，次の情報を表示します。

項目	説明
シャーシID	予備系サーバモジュールのシャーシIDを表示します。
予備サーバモジュール	予備系サーバモジュールのスロット番号を表示します。
予備モジュールタイプ	予備系サーバモジュールのモジュールタイプを表示します。
切替元シャーシID	現用系サーバモジュールのシャーシIDを表示します。
切替元サーバモジュール	現用系サーバモジュールのスロット番号を表示します。
状態	選択した予備プールの状態を表示します。

状態には，次に示すどれかが表示されます。また，［N+1コールドスタンバイ詳細設定］ウィンドウのツリーの［予備プール］ノード，［シャーシ］ノード，［サーバモジュール］ノード，および右ペインのシャーシIDには，その状態を示すアイコンが表示されています。

状態	意味	アイコン
コールドスタンバイ中	現在，予備として登録されていることを示します。	（予備プール）
		（シャーシ）
		（サーバモジュール，シャーシID）
コールドスタンバイ切り替え中	予備に切り替えようとしている状態であることを示します。	（予備プール）
		（シャーシ）
		（サーバモジュール，シャーシID）
コールドスタンバイ実行	コールドスタンバイが実行されていることを示します。	（予備プール）
		（シャーシ）
		（サーバモジュール，シャーシID）
コールドスタンバイ警告	予備プールのサーバモジュールの電源が手動でONされたか，またはサーバモジュールがシャーシから抜去されたことが原因で，コールドスタンバイを行わない状態であることを示します。	（予備プール）
		（シャーシ）
		（サーバモジュール，シャーシID）
コールドスタンバイ失敗	予備系サーバモジュールの電源操作の失敗などによって，予備プールのサーバモジュールへの切り替えが正常に行えなかったことを示します。	（予備プール）
		（シャーシ）
		（サーバモジュール，シャーシID）
サーバモジュール診断中	予備プールのサーバモジュールに異常がないかどうかを診断している状態であることを示します。	（予備プール）
		（シャーシ）
		（サーバモジュール，シャーシID）
サーバモジュール障害	予備プールのサーバモジュールで障害が発生し，予備プールのサーバモジュールへの切り替えが正常に行えなかったことを示します。	（予備プール）
		（シャーシ）
		（サーバモジュール，シャーシID）
取得不可	バージョンアップによってステータスが追加され，状態が不明なことを示します。	（予備プール）
		（シャーシ）
		（サーバモジュール，シャーシID）
