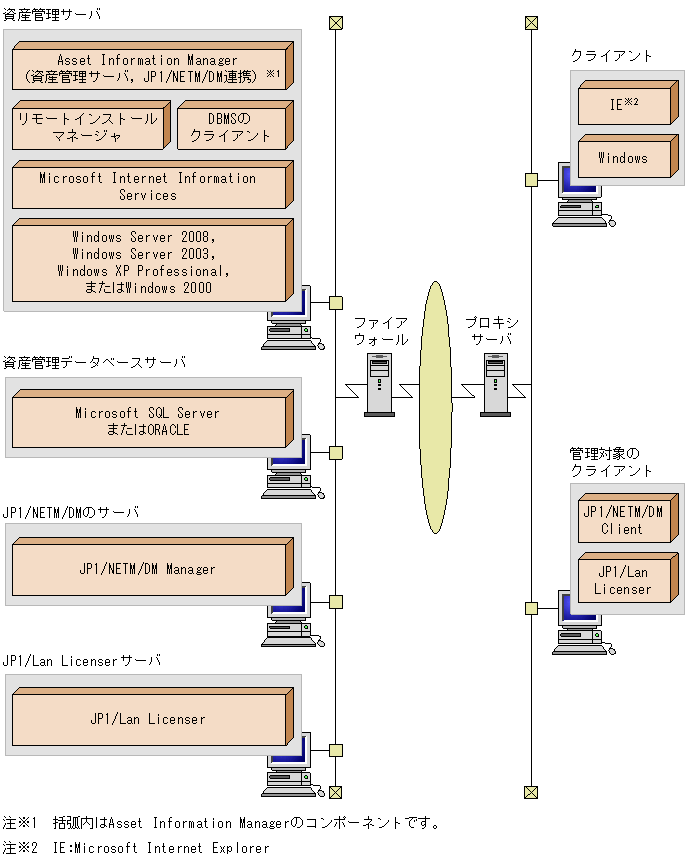

JP1/Lan Licenserと連携した資産管理システムのシステム構成例を次の図に示します。このシステム構成例は，資産管理サーバがJP1/Lan Licenserサーバと接続して，管理対象のクライアントのソフトウェア稼働情報を取得する場合の構成を示しています。

図4-11　JP1/Lan Licenserと連携したシステム構成例

JP1/Lan Licenserサーバは，Asset Information Managerと同一のマシンに配置できますが，サーバの負荷を分散させるために，各サーバを分散する構成をお勧めします。
