付録J.2　複合レポートの作成例

ここでは，「1.4.7　複合レポートの設定内容一覧」で説明した複合レポートの作成例を説明します。作成する複合レポートの条件を次に示します。

• 監視対象の物理サーバ：host1
• 監視対象の仮想ホスト：vmhost1
• 複合レポート名：仮想マシン−CPU割り当て上限設定値の監視

＜この項の構成＞

(1)　複合レポートの表示対象となるレポートを作成する

(2)　レポートを複合ブックマークに登録する

(3)　複合レポートの表示形式を設定する

(4)　複合レポートの表示

(1)　複合レポートの表示対象となるレポートを作成する

「仮想マシン−CPU割り当て上限設定値の監視」レポートの表示対象となるソリューションセットレポートは，「VM CPU Allocation Value」と「VM CPU Used」です。これらのレポートをベースに，ユーザーレポートを作成します。

1. 「/System Reports/Virtual Machiine/Troubleshooting/Recent Past」フォルダの「VM CPU Allocation Value」レポートを，「/User Reports」フォルダにコピーする。
2. コピーしたレポートを選択する。
3. メソッドフレームで［編集］メソッドを選択する。
   ［編集＞フィルター］画面が表示されます。

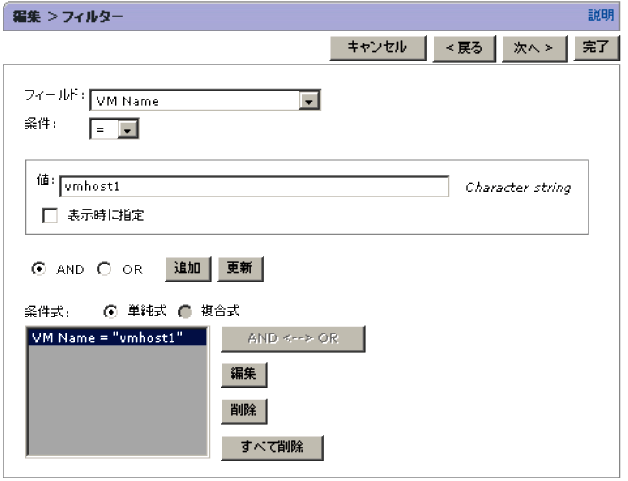

   図J-1　［編集＞フィルター］画面



4. ［編集＞フィルター］画面で，「VM Name」フィールドの［値］に「vmhost1」を選択する。
5. ［完了］ボタンをクリックする。
6. 同様にして，「VM CPU Used」レポートを，「/User Reports」フォルダにコピーし，ユーザーレポートを作成する。

(2)　レポートを複合ブックマークに登録する

複合レポートを作成するために，「(1)　複合レポートの表示対象となるレポートを作成する」で作成したユーザーレポートを複合ブックマークに登録します。なお，ここでは監視対象の物理サーバや仮想マシンごとに複合ブックマークを格納するフォルダを作成する例を説明します。

1. ［エージェント階層］で，監視対象の物理サーバ「host1」を監視するPFM - Agent for Virtual Machineのエージェントを選択する。
2. メソッドフレームで［ブックマークの登録］メソッドを選択する。
   ［ブックマークの登録＞レポートの選択］画面が表示されます。

3. 「(1)　複合レポートの表示対象となるレポートを作成する」で作成した「VM CPU Allocation Value」レポートを選択する。
   ［ブックマーク］画面が表示されます。

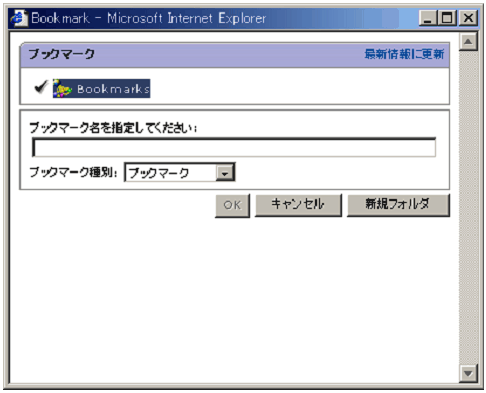

   図J-2　［ブックマーク］画面1



4. ［新規フォルダ］ボタンをクリックし，フォルダを作成する。
   ここでは，「host1」という名前のフォルダを作成します。

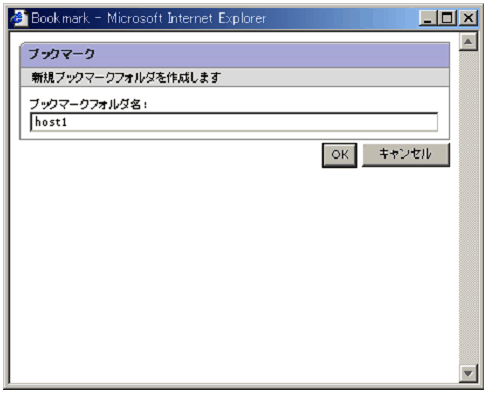

   図J-3　［ブックマーク］画面2



5. 同様にして，作成したフォルダ内にフォルダを作成する。
   ここでは，「vmhost1」という名前のフォルダを作成します。

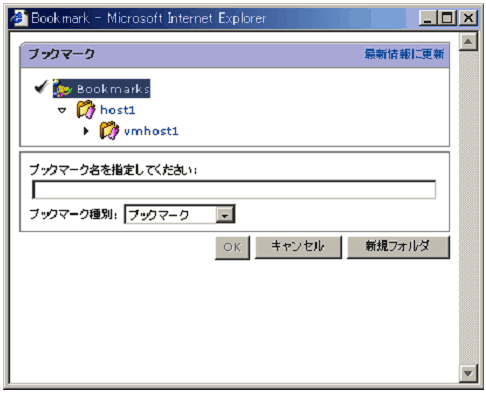

   図J-4　［ブックマーク］画面3



6. ブックマーク名を入力する。
   ここでは，「仮想マシン−CPU割り当て上限設定値の監視」を入力します。

7. ［ブックマーク種別］で「複合ブックマーク」を選択する。

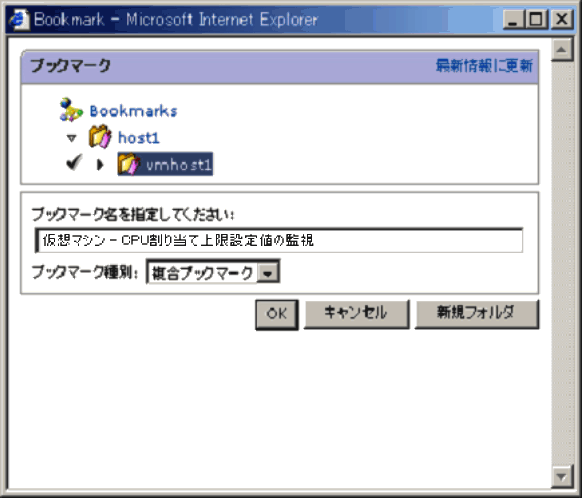

   図J-5　［ブックマーク］画面4



8. ［OK］ボタンをクリックする。
   「VM CPU Allocation Value」レポートが，「仮想マシン−CPU割り当て上限設定値の監視」ブックマークに登録されます。

9. 同様にして，「(1)　複合レポートの表示対象となるレポートを作成する」の手順6で作成した「VM CPU Used」レポートを複合ブックマークに登録する。

(3)　複合レポートの表示形式を設定する

1. 作成した複合ブックマークを編集し，複合レポートの表示形式を設定する。
2. ［ブックマーク階層］で複合ブックマークを選択する。
   ここでは，「(2)　レポートを複合ブックマークに登録する」で作成した「仮想マシン−CPU割り当て上限設定値の監視」レポートを選択します。

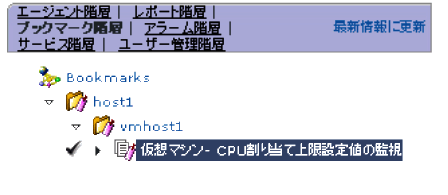

   図J-6　［ブックマーク階層］画面



3. メソッドフレームで［編集］メソッドを選択する。

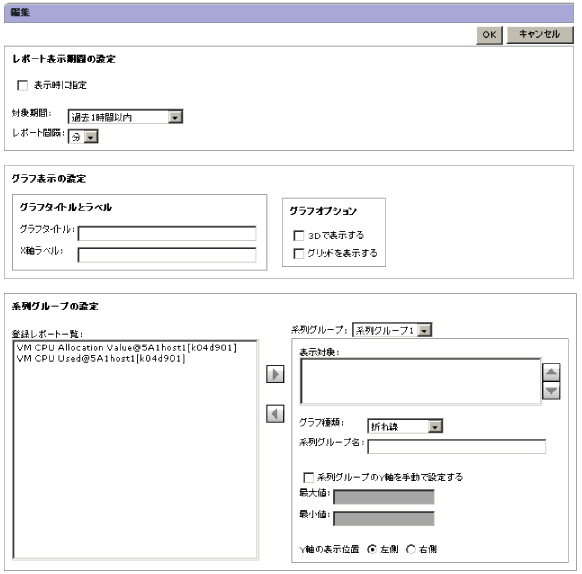

   図J-7　［編集］画面



4. ［系列グループの設定］に設定値を入力する。
   ［系列グループ］ドロップダウンリストから，対象の系列グループを選択します。次に［登録レポート一覧］からレポートを選択し，アイコンをクリックして［表示対象］に追加します。「仮想マシン−CPU割り当て上限設定値の監視」レポートの設定値については，「表1-1　複合レポートの設定内容一覧」を参照してください。

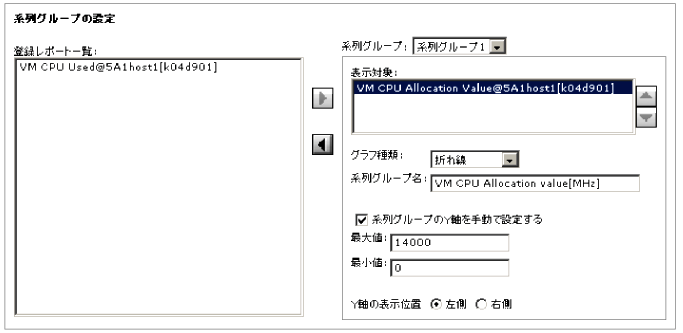

   図J-8　［系列グループの設定］画面の入力例



5. ［OK］ボタンをクリックする。
   複合レポートの表示形式が設定されます。


(4)　複合レポートの表示

メソッドフレームで［レポート表示］メソッドを選択すると，複合レポートが表示されます。表示例を次に示します。

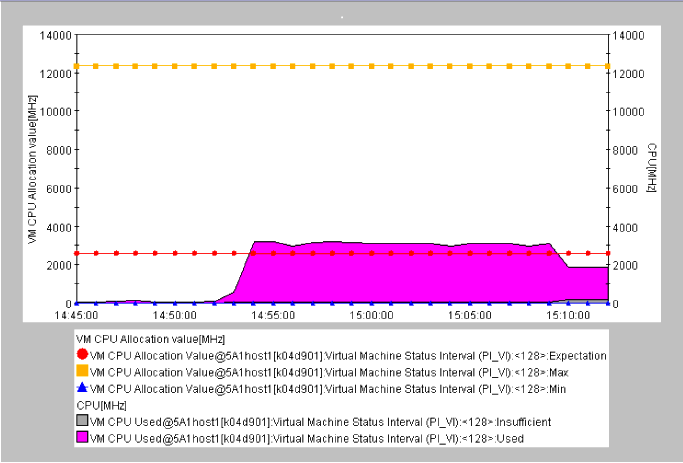

図J-9　複合レポートの表示例
