9.3.14　［単一メトリックグラフ］画面

一つのメトリック値のグラフを表示します。この画面では，メトリック値のトレンドや予測結果を表示できます。また，表示中のメトリック値をCSV形式ファイルに出力できます。

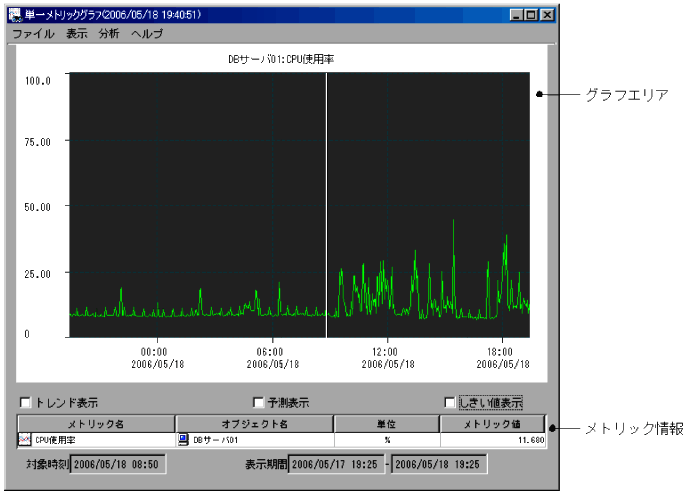

図9-71　［単一メトリックグラフ］画面

表示項目について説明します。

グラフエリア

メトリックのグラフが表示されます。グラフ上でマウスをクリックすると，その位置の時刻が［対象時刻］に表示されます。

［トレンド表示］チェックボックス

グラフエリアにトレンド線を描画する場合にチェックします。

［予測表示］チェックボックス

グラフエリアに予測の線を描画する場合にチェックします。

［しきい値表示］チェックボックス

グラフ表示されているメトリックの警戒しきい値，危険しきい値を，しきい値線または背景色を変更して表示する場合にチェックします。しきい値表示の方法は，［表示］−［しきい値の表示方法］で設定できます。また，［単一メトリックグラフ］画面を起動したときの，しきい値表示方法のデフォルトは，［オプション］画面で設定できます。詳細については，「9.3.29 ［オプション］画面」を参照してください。なお，しきい値が設定されていないメトリックの場合，この項目は不活性になります。

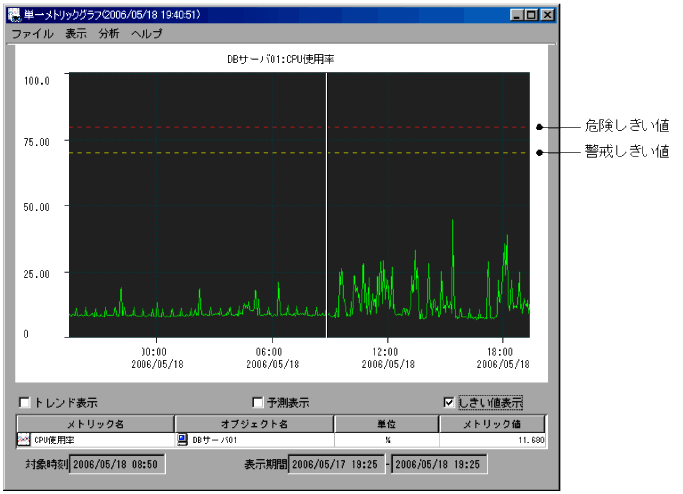

図9-72　しきい値表示（しきい値線）

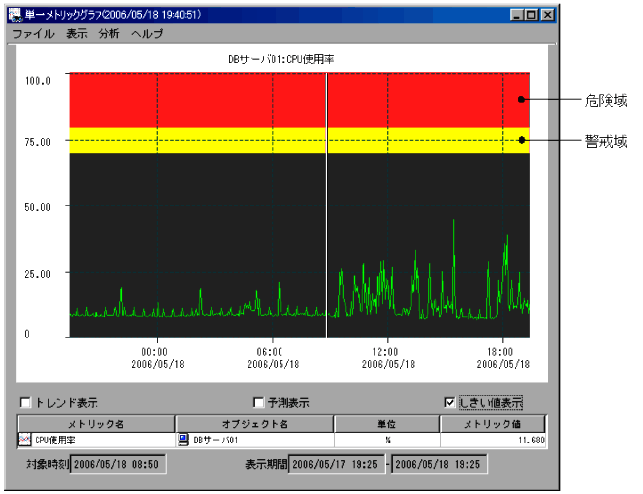

図9-73　しきい値表示（背景色変更）

メトリック情報

グラフ表示されているメトリックに関する情報が表示されます。

［対象時刻］

グラフエリアで選択した時刻が表示されます。

［表示期間］

グラフに表示されている時刻の範囲が表示されます。

［単一メトリックグラフ］画面のメニュー項目を次の表に示します。

表9-31　［単一メトリックグラフ］画面のメニュー項目

メニューバー	メニューコマンド	機能
ファイル	CSV出力	グラフに表示されているメトリックの値をCSV形式のファイルに出力します。［ファイル保存］ダイアログボックスが表示されるので，ファイル名を指定して保存します。 ただし，予測とトレンドについては出力されません。CSV出力の出力例については「9.3.16　［メトリック値リスト］画面」を参照してください。
	閉じる	［単一メトリックグラフ］画面を終了します。
表示	メトリック値リスト	グラフの内容をリスト形式で表示するための［メトリック値リスト］画面を表示します。
	プロパティ	メトリックの詳細情報を表示する［メトリックのプロパティ］画面を表示します。
	トレンド	トレンド線を描画する場合にチェックします。
	予測	予測の線を描画する場合にチェックします。
	しきい値	グラフエリアのしきい値表示，非表示を切り替えます。
	しきい値の表示方法	グラフエリアにしきい値を表示する場合，その表示方法として［しきい値線］または［背景色変更］のどちらかを選択します。
分析	トレンド分析条件	トレンド線の条件を定義する［トレンド分析条件設定］画面を表示します。
	予測条件	予測値の条件を定義する［予測条件設定］画面を表示します。
